数据：
SNx4HC595 8-Bit Shift Registers With 3-State
Output Registers 数据表

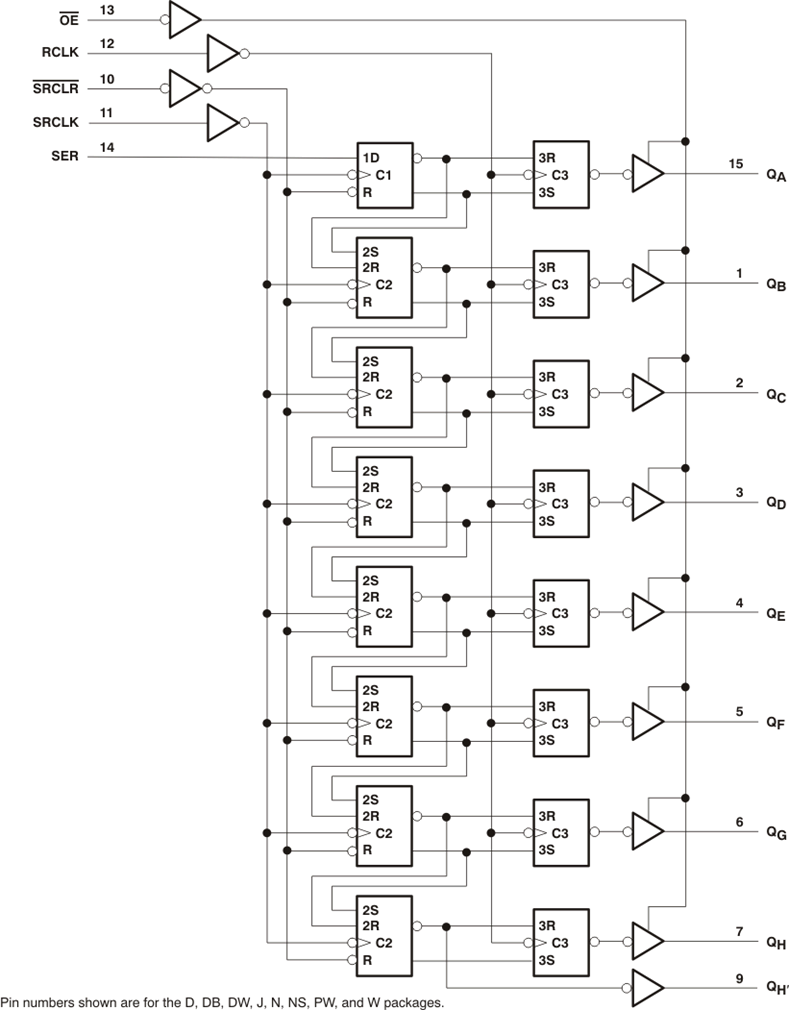

SNx4HC595器件包含一个8位，串行输入，并行输出移位寄存器，用于为8位D型存储寄存器供电。存储寄存器具有并行的3态输出。为移位寄存器和存储寄存器提供单独的时钟。移位寄存器具有直接覆盖清除（> SRCLR ）输入，串行（SER）输入和用于级联的串行输出。当输出使能（> OE ）输入为高电平时，输出处于高阻态。
所有其他商标均为其各自所有者的财产
| Technology Family |
| VCC (Min) (V) |
| VCC (Max) (V) |
| F @ Nom Voltage (Max) (Mhz) |
| ICC @ Nom Voltage (Max) (mA) |
| tpd @ Nom Voltage (Max) (ns) |
| Input Type |
| 3-State Output |
| IOL (Max) (mA) |
| Output Type |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Package Size: mm2:W x L (PKG) |
| SN54HC595 | SN74HC595 |
|---|---|
| HC | HC |
| 2 | 2 |
| 6 | 6 |
| 28 | 28 |
| 0.08 | 0.08 |
| 34 | 34 |
| CMOS | CMOS |
| Yes | Yes |
| 7.8 | 7.8 |
| CMOS | CMOS |
| Military | Catalog |
| -55 to 125 | -40 to 85 |
| CDIP LCCC | PDIP SO SOIC SOIC SSOP TSSOP |
| See datasheet (CDIP) 20LCCC: 79 mm2: 8.89 x 8.89(LCCC) | See datasheet (PDIP) 16SO: 80 mm2: 7.8 x 10.2(SO) 16SOIC: 59 mm2: 6 x 9.9(SOIC) 16SOIC: 106 mm2: 10.3 x 10.3(SOIC) 16SSOP: 48 mm2: 7.8 x 6.2(SSOP) 16TSSOP: 32 mm2: 6.4 x 5(TSSOP) |
