LMC662 CMOS 双路运算放大器

KANA 发表于 2018-11-02 18:26:06

数据: LMC662 CMOS Dual Operational Amplifier 数据表

描述

LMC662 CMOS双路运算放大器非常适合单电源供电。它的工作电压范围为+ 5V至+ 15V,除了包括接地的输入共模范围外,还具有轨到轨输出摆幅。过去困扰CMOS放大器的性能限制不是这种设计的问题。输入V OS ,漂移和宽带噪声以及电压增益到实际负载(2kΩ和600Ω)都等于或优于广泛接受的双极性等效电路。

芯片采用TI先进的双多晶硅栅极CMOS工艺制造。

请参阅LMC660数据表,了解具有相同功能的四路CMOS运算放大器。

特性

  • 轨到轨输出摆幅
  • 指定为2kΩ和600Ω负载
  • 高电压增益:126 dB
  • 低输入失调电压:3 mV

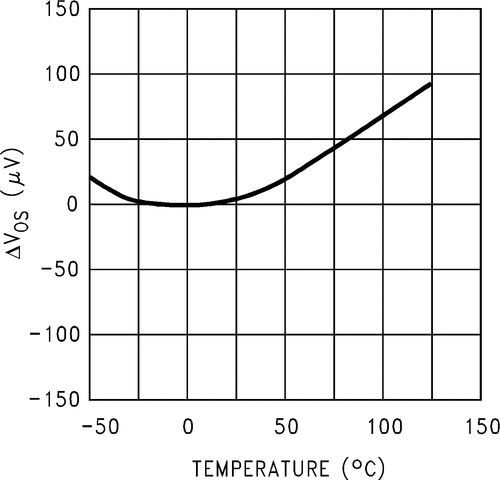

  • 低偏移电压漂移:1.3μV/°C
  • 超低输入偏置电流:2 fA
  • 输入共模范围包括V -
  • + 5V至+ 15V电源的工作范围
  • I SS =400μA/放大器;独立于V +
  • 低失真:10%时0.01%
  • 压摆率:1.1 V /μs

所有商标均为各自所有者的财产。

参数 与其它产品相比 通用 运算放大器


Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Offset Drift (Typ) (uV/C)
Features
Input Bias Current (Max) (pA)
CMRR (Typ) (dB)
Output Current (Typ) (mA)
Architecture
LMC662
2
4.75
15.5
1.4
1.1
In to V-
Out
3
0.38
22
Catalog
-40 to 85
0 to 70
PDIP
SOIC
See datasheet (PDIP)
8SOIC: 29 mm2: 6 x 4.9(SOIC)
1.3
N/A
20
83
21
CMOS

方框图 (2)
