LMV796/LMV796Q/LMV797 17 MHz, Low Noise, CMOS Input, 1.8V Op Amps 数据表
LMV796 /LMV796Q（单通道）和LMV797（双通道）低噪声CMOS输入运算放大器提供5.8 nV /√的低输入电压噪声密度 Hz ，同时仅消耗1.15 mA（LMV796 /LMV796Q）的静态电流。 LMV796 /LMV796Q和LMV797是单位增益稳定运算放大器，增益带宽为17 MHz。 LMV796 /LMV796Q /LMV797的电源电压范围为1.8V至5.5V，可采用单电源供电。 LMV796 /LMV796Q /LMV797均具有轨到轨输出级，能够驱动600Ω负载并提供高达60 mA的电流。

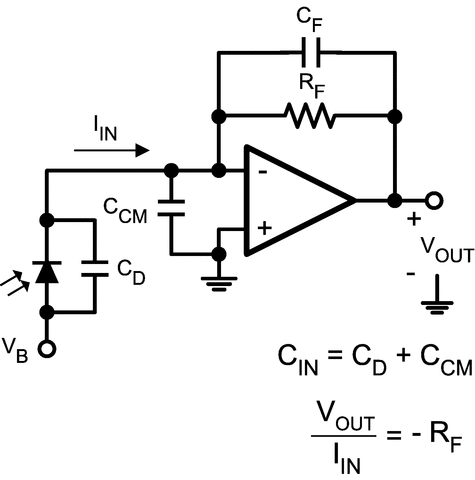

LMV796 /LMV796Q系列可在低电压下提供最佳性能和低噪音系统。 CMOS输入级，典型输入偏置电流在几毫微安的范围内，输入共模电压范围（包括地），使LMV796 /LMV796Q和LMV797成为低功耗传感器应用的理想选择。
< p> LMV796 /LMV796Q /LMV797采用TI先进的VIP50工艺制造。 LMV796 /LMV796Q采用5引脚SOT-23封装。 LMV797采用8引脚VSSOP封装。
（典型的5V电源，除非另有说明）
所有商标均为其各自所有者的财产。
| Number of Channels (#) |
| Total Supply Voltage (Min) (+5V=5, +/-5V=10) |
| Total Supply Voltage (Max) (+5V=5, +/-5V=10) |
| GBW (Typ) (MHz) |
| Slew Rate (Typ) (V/us) |
| Rail-to-Rail |
| Vos (Offset Voltage @ 25C) (Max) (mV) |

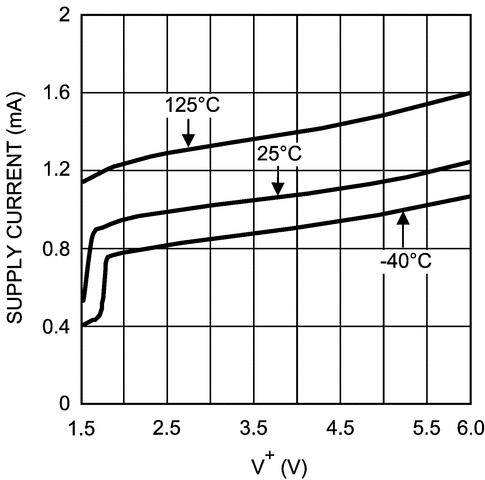

| Iq per channel (Typ) (mA) |
| Vn at 1kHz (Typ) (nV/rtHz) |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Package Size: mm2:W x L (PKG) |
| Offset Drift (Typ) (uV/C) |
| Features |
| Input Bias Current (Max) (pA) |
| CMRR (Typ) (dB) |
| Output Current (Typ) (mA) |
| Architecture |
| LMV796 | LMV796-Q1 |
|---|---|
| 1 | 1 |
| 1.8 | 1.8 |
| 5 | 5 |
| 17 | 17 |
| 9.5 | 9.5 |
| In to V- Out | In to V- Out |
| 1.35 | 1.35 |
| 1.15 | 1.15 |
| 5.8 | 5.8 |
| Catalog | Automotive |
| -40 to 125 | -40 to 125 |
| SOT-23 | SOT-23 |
| 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) | 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) |
| 1 | 1 |
| N/A | N/A |
| 1 | 1 |
| 100 | 100 |
| 21 | 21 |
| CMOS | CMOS |
