LMV716 5 MHz, Low Noise, RRO, Dual Operational Amplifier with CMOS Input 数据表

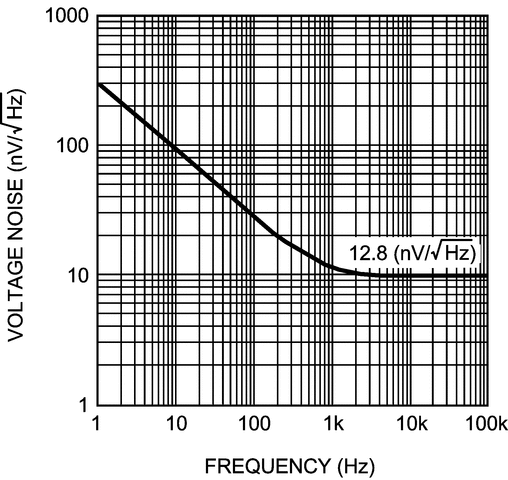

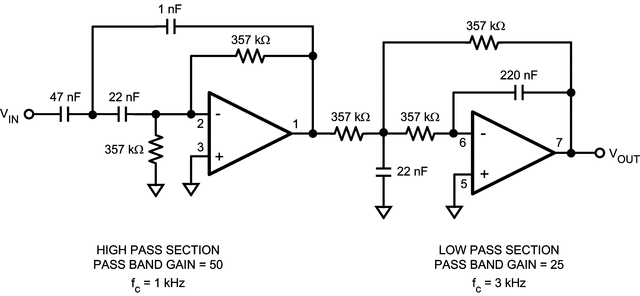

LMV716是一款双通道运算放大器，具有低电源电压和低电源电流，是便携式应用的理想选择。 LMV716 CMOS输入级将I BIAS 电流驱动至0.6 pA;再加上12.8 nV /√的低噪声电压， Hz 使LMV716成为需要有源滤波器，跨阻抗放大器和HDD振动消除电路的应用的理想选择。
除了极佳的噪声灵敏度外，小信号应用还将受益于5 MHz的大增益带宽以及1.6 mA的最小电源电流和5.8 V /μs的压摆率。
LMV716可为重载提供轨到轨输出摆幅。输入共模电压范围包括接地，非常适合接地检测应用。
LMV716的电源电压范围为2.7V至5V，采用8引脚VSSOP封装，可在宽温度范围为-40°C至85°C。这种小型封装可以将LMV716放置在传感器旁边，从而减少外部噪声拾取。
所有商标均为其各自所有者的财产。
| Number of Channels (#) |
| Total Supply Voltage (Min) (+5V=5, +/-5V=10) |
| Total Supply Voltage (Max) (+5V=5, +/-5V=10) |
| GBW (Typ) (MHz) |
| Slew Rate (Typ) (V/us) |
| Rail-to-Rail |
| Vos (Offset Voltage @ 25C) (Max) (mV) |
| Iq per channel (Typ) (mA) |
| Vn at 1kHz (Typ) (nV/rtHz) |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Package Size: mm2:W x L (PKG) |
| Offset Drift (Typ) (uV/C) |
| Features |
| Input Bias Current (Max) (pA) |
| CMRR (Typ) (dB) |
| Output Current (Typ) (mA) |
| Architecture |
| LMV716 |
|---|
| 2 |
| 2.7 |
| 5 |
| 5 |
| 5.8 |
| In to V- Out |
| 5 |
| 1.6 |
| 12.8 |
| Catalog |
| -40 to 85 |
| VSSOP |
| 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) |
| 5 |
| N/A |
| 115 |
| 80 |
| 31 |
| CMOS |
