LMC8101 采用微型 SMD 封装的轨至轨输入和输出、2.7V 运算放大器,具有关断状态

KANA 发表于 2018-11-02 18:25:05

数据: LMC8101 Rail-to-Rail I/O, 2.7V Op Amp in DSBGA package w/Shutdown 数据表

描述

LMC8101是一款轨到轨输入和输出高性能CMOS运算放大器。 LMC8101非常适合需要轨到轨输入和输出的低压(2.7V至10V)应用。 LMC8101采用芯片尺寸DSBGA和8引脚VSSOP封装。与SOT-23封装相比,DSBGA封装所需的电路板空间减少了75%。 LMC8101是行业标准LMC7101的升级版。

LMC8101采用简单的用户控制方法进行关机。这样可以轻松使用,同时将总电源电流降至典型值1nA。这延长了电池寿命,强制要求节电。可以使用SL引脚相对于V + 或V - 设置关闭输入阈值(有关详细信息,请参阅部分)。

其他增强功能包括与业界标准LMC7101运算放大器相比,改善了偏移电压限制,是输出电流驱动的三倍,降低了1 /f噪声。这使得LMC8101成为许多电池供电,无线通信和工业应用的理想选择。

特性

  • V S = 2.7V,T A = 25°C,R < sub> L 至V + /2,除非另有说明,否则为典型值。
  • 轨到轨输入
  • 轨到轨输出摆幅在35mV以内(R L =2kΩ)
  • 提供的封装:
    • DSBGA封装1.39mm x 1.41mm
    • VSSOP封装3.0mm x 4.9mm
  • 低电源电流<1mA(最大值)
  • 关断电流1μA(最大值)
  • 多功能关断功能10μs开启
  • 输出短路电流10mA
  • 偏移电压±5 mV(最大值)
  • 增益带宽1MHz
  • < li>电源电压范围2.7V-10V
  • THD 0.18%
  • 电压噪声36nv /√ Hz

所有商标均为其各自所有者的财产。

参数 与其它产品相比 通用 运算放大器


Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Offset Drift (Typ) (uV/C)
Features
Input Bias Current (Max) (pA)
CMRR (Typ) (dB)
Output Current (Typ) (mA)
Architecture
LMC8101
1
2.7
10
1
1
In
Out
5
0.7
36
Catalog
-40 to 85
DSBGA
See datasheet (DSBGA)
4
Small Size
Shutdown
64
87
49
CMOS

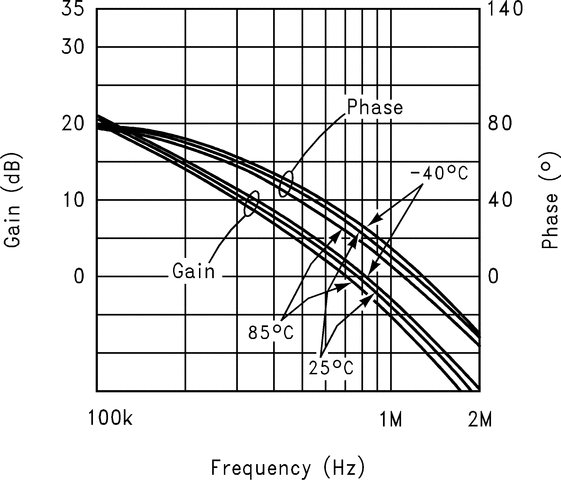

方框图 (1)
