TLV342 低电压轨至轨输出 CMOS 运算放大器

KANA 发表于 2018-11-02 18:23:06

描述

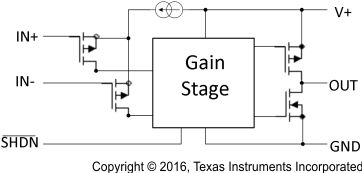

TLV34xx器件分别是单和双CMOS运算放大器，具有低电压，低功耗和轨到轨输出摆幅功能。 PMOS输入级提供1 pA（典型值）的超低输入偏置电流和0.3 mV（典型值）的偏移电压。对于要求出色直流精度的应用，A级（TLV34xA）在25°C时具有1.25 mV（最大值）的低失调电压。

这些单电源放大器专为超低电压而设计（1.5 V至5 V）工作，共模输入电压范围通常从正电源轨延伸至0.2 V至0.5 V.

TLV341（单通道）和TLV342（双通道））在RUG封装中还提供了一个关断（SHDN）引脚，可用于禁用器件。在关断模式下，电源电流降至45 pA（典型值）。 TLV341提供SOT-23和更小的SC70封装，适用于空间受限的应用。双TLV342采用标准SOIC，VSSOP和X2QFN封装。

工作温度范围从40°C到125°C，使TLV34xx适用于各种商业和工业领域应用程序。


Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Offset Drift (Typ) (uV/C)
Features
Input Bias Current (Max) (pA)
CMRR (Typ) (dB)
Output Current (Typ) (mA)
Architecture

TLV342	TLV341	TLV341A	TLV342A	TLV342S
2	1	1	2	2
1.5	1.5	1.5	1.5	1.5
5.5	5.5	5.5	5.5	5.5
2.2	2.2	2.2	2.2	2.2
0.9	0.9	0.9	0.9	0.9
Out	Out	Out	Out	Out
4	4	1.25	1.25	1.25
0.07	0.07	0.07	0.07	0.07
33	33	33	33	33
Catalog	Catalog	Catalog	Catalog	Catalog
-40 to 125	-40 to 125	-40 to 125	-40 to 125	-40 to 125
SOIC VSSOP X2QFN	SC70 SOT-23 SOT-5X3	SC70 SOT-23	SOIC	X2QFN
8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) 10X2QFN: 3 mm2: 2 x 1.5(X2QFN)	6SC70: 4 mm2: 2.1 x 2(SC70) 6SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) 6SOT-5X3: 3 mm2: 1.6 x 1.6(SOT-5X3)	6SC70: 4 mm2: 2.1 x 2(SC70) 6SOT-23: 8 mm2: 2.8 x 2.9(SOT-23)	8SOIC: 29 mm2: 6 x 4.9(SOIC)	10X2QFN: 3 mm2: 2 x 1.5(X2QFN)
1.9	1.9	1.9	1.9	1.9
Small Size	Shutdown Small Size	Shutdown Small Size	N/A	Shutdown Small Size
200	200	200	200	200
90	90	90	90	90
113	113	113	113	113
CMOS	CMOS	CMOS	CMOS	CMOS
