THS3122 双路高输出电流的 120MHz 放大器

KANA 发表于 2018-11-02 18:17:05

描述

THS3122和THS3125是低噪声，高速电流反馈放大器，具有高输出电流驱动。这使它们成为任何需要在宽频率和高负载下实现低失真的应用的理想选择。 THS3122和THS3125可驱动四条串行端接视频线，同时保持差分增益误差小于0.03％。

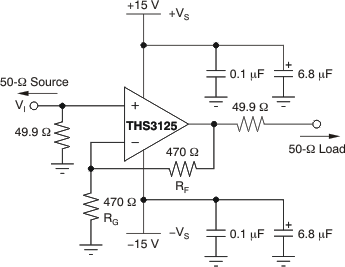

THS3122和THS3125的高输出驱动能力使器件能够驱动50Ω负载在很宽的输出电压范围内具有低失真：

THS3122和THS3125的工作电压范围为±5 V至±15 V，每通道电源电流仅为7.2 mA。 THS3125提供低功耗关断模式，将电源电流降至仅370μA。 THS3122和THS3125采用SOIC，HSOP和HTSSOP封装。

低噪音：
- 2.9-pA /√ Hz 同相电流噪声
- 10.8-pA /√ Hz 反转电流噪声
- 2.2-nV /√< span style =“text-decoration：overline”> Hz 电压噪声
- 128-MHz，-3-dB BW（R _L =50Ω，R < sub> F =470Ω）
- 1550-V /μs转换速率（G = 2，R _L =50Ω）
高输出电流：450 mA
高速：
- 128-MHz，-3-dB BW（R _L = 50Ω，R _F =470Ω）
- 1550-V /μs压摆率（G = 2，R _L =50Ω）
- 26-V _PP输出电压，R _L =50Ω
- -80 dBc（1 MHz，2 V _PP，G = 2）
宽输出摆幅：
- 26-V _PP输出电压，R _L =50Ω
- -80 dBc（1 MHz，2 V _PP，G = 2）
- 370-μA关闭电源电流
Low Distortio n：
- -80 dBc（1 MHz，2 V _PP，G = 2）
- 370-μA关断电源电流
低功耗关断模式（THS3125）
- 370-μA关断电源电流
标准SOIC，HSOP PowerPAD™，和HTSSOP PowerPAD软件包


Architecture
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
BW @ Acl (MHz)
Acl, min spec gain (V/V)
Slew Rate (Typ) (V/us)
Vn at Flatband (Typ) (nV/rtHz)
Vn at 1kHz (Typ) (nV/rtHz)
Iq per channel (Typ) (mA)
Vos (Offset Voltage @ 25C) (Max) (mV)
Rail-to-Rail
Features
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
CMRR (Typ) (dB)
Input Bias Current (Max) (pA)
Offset Drift (Typ) (uV/C)
GBW (Typ) (MHz)
Output Current (Typ) (mA)
2nd Harmonic (dBc)
3rd Harmonic (dBc)
@ MHz

THS3122	THS3125
Bipolar Current FB	Bipolar Current FB
2	2
10	10
30	30
138	138
1	1
1550	1550
2.2	2.2
2.2	2.2
7.2	7.2
10	10
No	No
N/A	Shutdown
Catalog	Catalog
-40 to 85 0 to 70	-40 to 85 0 to 70
SO PowerPAD SOIC	HTSSOP SOIC
8SO PowerPAD: 19 mm2: 3.9 x 4.89(SO PowerPAD) 8SOIC: 29 mm2: 6 x 4.9(SOIC)	14HTSSOP: 32 mm2: 6.4 x 5(HTSSOP) 14SOIC: 52 mm2: 6 x 8.65(SOIC)
67	67
2000000	2000000
10	10
138	138
440	440
80	80
77	77
1	1
