Low-Power, Current Feedback Operational Amplifier With Disable 数据表

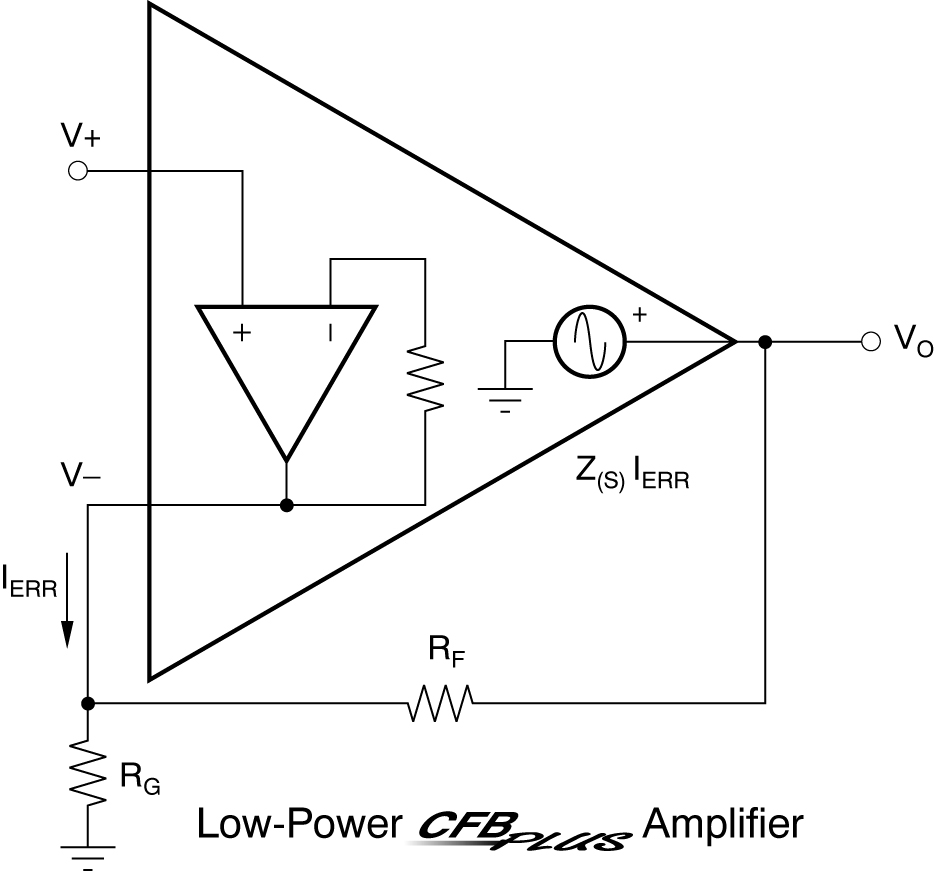

OPA684在低功耗，宽带，电流反馈（CFB）放大器中提供了新的性能水平。此CFB plus 放大器是第一个使用内部闭环输入缓冲级的放大器，与早期的低功耗CFB放大器相比，可显着提高性能。虽然保留了极低功耗操作的优势，但这种新架构提供了更理想的CFB放大器的许多优点。闭环输入级缓冲器在反相输入端提供非常低且线性化的阻抗路径，以检测反馈误差电流。这种改进的反相输入阻抗可保持出色的带宽，从而获得更高的增益，并且通过反相输入线性度限制的早期解决方案可改善谐波失真。除了简单的高增益应用之外，OPA684 CFB plus 放大器允许设置增益设置元件，使其具有相当大的放大器带宽交互自由度。这允许添加频率响应峰值元件，多输入反相求和电路以获得更大的带宽，以及低功率线路驱动器，以满足演播室摄像机和广播视频的苛刻要求。
输出能力OPA684还为低功耗电流反馈放大器设定了新的性能标志。在±5V电源上提供完整的±4V pp 摆幅，OPA684还具有输出电流，可将此摆幅支持为100 加载。这种最小输出裕量要求得到了类似的1.2V输入级裕量的补充，为单+ 5V工作提供了卓越的性能。
OPA684的1.7mA低电源电流在25°C时精确调整。这种微调以及温度和电源电压的低偏移，在各种工作条件下都能提供非常稳健的设计。使用可选的禁用控制引脚可以进一步降低系统功耗。将此禁用引脚保持打开状态或保持高电平可使其正常工作。如果拉低，则OPA684电源电流降至100μA以下，而I /O引脚则进入高阻态。
所有商标均为其各自所有者的财产。
| Architecture |
| Number of Channels (#) |
| Total Supply Voltage (Min) (+5V=5, +/-5V=10) |
| Total Supply Voltage (Max) (+5V=5, +/-5V=10) |
| BW @ Acl (MHz) |
| Acl, min spec gain (V/V) |
| Slew Rate (Typ) (V/us) |
| Vn at Flatband (Typ) (nV/rtHz) |
| Vn at 1kHz (Typ) (nV/rtHz) |
| Iq per channel (Typ) (mA) |
| Vos (Offset Voltage @ 25C) (Max) (mV) |
| Rail-to-Rail |
| Features |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Package Size: mm2:W x L (PKG) |
| CMRR (Typ) (dB) |
| Input Bias Current (Max) (pA) |
| Offset Drift (Typ) (uV/C) |
| GBW (Typ) (MHz) |
| Output Current (Typ) (mA) |
| 2nd Harmonic (dBc) |
| 3rd Harmonic (dBc) |
| @ MHz |
| OPA684 | OPA2684 | OPA3684 | OPA4684 |
|---|---|---|---|
| Bipolar Current FB | Bipolar Current FB | Bipolar Current FB | Bipolar Current FB |
| 1 | 2 | 3 | 4 |
| 5 | 5 | 5 | 5 |
| 12 | 12 | 12 | 12 |
| 210 | 210 | 210 | 210 |
| 1 | 1 | 1 | 1 |
| 820 | 820 | 820 | 820 |
| 3.7 | 3.7 | 3.7 | 3.7 |
| 3.7 | 3.7 | 3.7 | 3.7 |
| 1.7 | 1.7 | 1.7 | 1.7 |
| 3.5 | 3.5 | 3.5 | 3.5 |
| No | No | No | No |
| Shutdown | Small Size Shutdown | Shutdown | Shutdown |
| Catalog | Catalog | Catalog | Catalog |
| -40 to 85 | -40 to 125 | -40 to 85 | -40 to 85 |
| SOIC SOT-23 | SOIC SOT-23 | SOIC SSOP | SOIC TSSOP |
| 8SOIC: 29 mm2: 6 x 4.9(SOIC) 6SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) | 8SOIC: 29 mm2: 6 x 4.9(SOIC) 8SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) | 14SOIC: 52 mm2: 6 x 8.65(SOIC) 16SSOP: 29 mm2: 6 x 4.9(SSOP) | 14SOIC: 52 mm2: 6 x 8.65(SOIC) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) |
| 60 | 60 | 60 | 60 |
| 10000000 | 10000000 | 10000000 | 10000000 |
| 12 | 12 | 12 | 12 |
| 210 | 210 | 210 | 210 |
| 120 | 120 | 120 | 120 |
| 67 | 67 | 67 | 67 |
| 70 | 70 | 70 | 70 |
| 5 | 5 | 5 | 5 |
