LMH6657 and LMH6658 270-MHz Single Supply, Single and Dual Amplifiers 数据表
LMH6657和LMH6658器件是低成本运算放大器，采用单电源供电，输入电压范围低于V - 。 LMH6657（单通道）和LMH6658（双通道）基于易于使用的电压反馈拓扑结构，具有快速压摆率（700 V /μs）和高速（140 MHz GBWP），可用于高速大信号应用。这些应用包括仪器仪表，通信设备，机顶盒等。

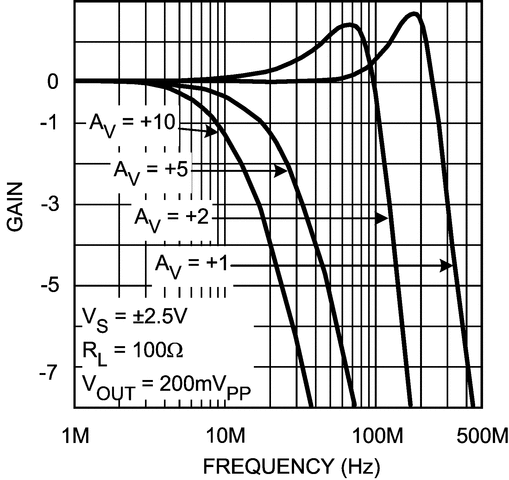

具有100 MHz的3dBB带宽（A V = +2）和DG＆amp; ; DP为0.03％＆amp; LMH6657和LMH6658分别为0.10°，非常适合视频应用。输出级通常可为负载提供80 mA电流，任一轨的摆幅约为1 V.
对于工业应用，LMH6657和LMH6658是极佳的成本节约选择。输入参考电压噪声较低，输入电压可以低于V - ，以便于放大系统地或其附近的低电平信号。具有低失真和快速建立，LMH6657和LMH6658可以为A /d和d /A的应用程序提供缓冲。
使用在LMH6657和LMH6658的通用性和便于通过提供这些高压摆率甚至进一步延伸，采用微型封装的高速运算放大器，如SOT-23-5，SC70，SOIC-8和VSSOP-8。
V S = 5 V，T A = 25°C，R < sub> L =100Ω（除非指定，否则为典型值）
| Architecture |
| Number of Channels (#) |
| Total Supply Voltage (Min) (+5V=5, +/-5V=10) |
| Total Supply Voltage (Max) (+5V=5, +/-5V=10) |
| BW @ Acl (MHz) |
| Acl, min spec gain (V/V) |
| Slew Rate (Typ) (V/us) |
| Vn at Flatband (Typ) (nV/rtHz) |
| Vn at 1kHz (Typ) (nV/rtHz) |
| Iq per channel (Typ) (mA) |
| Vos (Offset Voltage @ 25C) (Max) (mV) |
| Rail-to-Rail |
| Features |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Package Size: mm2:W x L (PKG) |
| CMRR (Typ) (dB) |
| Input Bias Current (Max) (pA) |
| Offset Drift (Typ) (uV/C) |
| GBW (Typ) (MHz) |
| Output Current (Typ) (mA) |
| 2nd Harmonic (dBc) |
| 3rd Harmonic (dBc) |
| @ MHz |
| LMH6657 | LMH6601 | LMH6601-Q1 | LMH6658 |
|---|---|---|---|
| Bipolar Voltage FB | Bipolar Voltage FB | Bipolar Voltage FB | Bipolar Voltage FB |
| 1 | 1 | 1 | 2 |
| 3 | 2.4 | 2.4 | 3 |
| 12 | 5.5 | 5.5 | 12 |
| 270 | 250 | 250 | 270 |
| 1 | 1 | 1 | 1 |
| 700 | 275 | 275 | 700 |
| 11 | 10 | 10 | 11 |
| 11 | 10 | 10 | 11 |
| 6 | 9.6 | 9.6 | 6 |
| 5 | 2.4 | 2.4 | 5 |
| In to V- | In to V- Out | In to V- Out | In to V- |
| Small Size | Small Size Shutdown | Shutdown | N/A |
| Catalog | Catalog | Automotive | Catalog |
| -40 to 85 | -40 to 85 | -40 to 85 | -40 to 85 |
| SC70 SOT-23 | SC70 | SC70 | SOIC VSSOP |
| 5SC70: 4 mm2: 2.1 x 2(SC70) 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) | 6SC70: 4 mm2: 2.1 x 2(SC70) | 6SC70: 4 mm2: 2.1 x 2(SC70) | 8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) |
| 84 | 68 | 68 | 84 |
| 20000000 | 50 | 50 | 20000000 |
| 2 | 5 | 5 | 2 |
| 270 | 250 | 250 | 270 |
| 45 | 150 | 150 | 45 |
| 70 | 56 | 56 | 70 |
| 57 | 73 | 73 | 57 |
| 5 | 10 | 10 | 5 |
