数据：
LMH6682/;83 190MHz Single Supply, Dual & Triple Op Amps 数据表
LMH6682和LMH6683是专为现代视频系统设计的高速运算放大器。这些单电源单片放大器扩展了TI功能丰富，高价值的视频产品组合，包括双版和三版。差分增益（±0.01％典型值）和差分相位（±0.08度）的重要视频规格与每个85mA放大器的输出驱动电流相结合，使LMH6682和LMH6683成为各种视频应用的绝佳选择。
运算放大器中的电压反馈拓扑确保了高速放大器设计的最大灵活性和易用性。 LMH6682 /83采用TI的VIP10工艺制造。这种先进的工艺提供了优异的速度与静态电流消耗的比率，并确保用户获得高价值的放大器设计。先进的技术和电路设计使这些放大器的-3db带宽为190MHz，压摆率为940V /μsec，增益稳定性小于-1且大于+2。
输入级设计LM6682 /83的输入信号范围可以延伸到负轨下方。当驱动2kΩ负载时，输出级电压范围达到任一轨的0.8V以内。其他吸引人的功能包括快速稳定和低失真。这些放大器的其他应用包括伺服控制设计。这些应用对于输入超过额定电压范围时会出现相位反转的放大器非常敏感。 LMH6682 /83放大器设计为在超过指定输入范围时不受相位反转的影响。见。该特性使设计在许多工业应用中具有简单性和灵活性。
LMH6682双运算放大器采用微型表面贴装封装，SOIC-8和VSSOP-8。 LMH6683三路放大器采用SOIC-14和TSSOP-14。

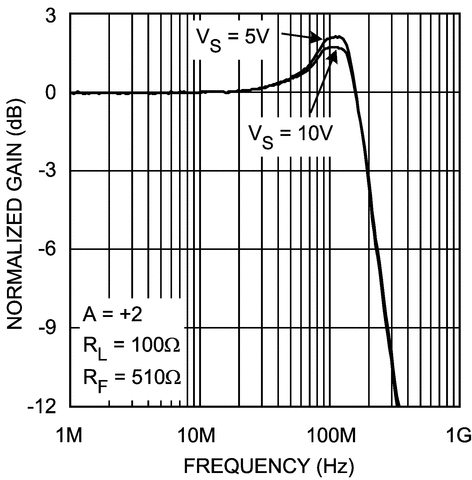

V S =±5V，T A = 25°C，R < sub> L =100Ω，A = +2（除非指定的典型值）
所有商标均为其各自所有者的财产。
| Architecture |
| Number of Channels (#) |
| Total Supply Voltage (Min) (+5V=5, +/-5V=10) |
| Total Supply Voltage (Max) (+5V=5, +/-5V=10) |
| BW @ Acl (MHz) |
| Acl, min spec gain (V/V) |
| Slew Rate (Typ) (V/us) |
| Vn at Flatband (Typ) (nV/rtHz) |
| Vn at 1kHz (Typ) (nV/rtHz) |
| Iq per channel (Typ) (mA) |
| Vos (Offset Voltage @ 25C) (Max) (mV) |
| Rail-to-Rail |
| Features |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Package Size: mm2:W x L (PKG) |
| CMRR (Typ) (dB) |
| Input Bias Current (Max) (pA) |
| Offset Drift (Typ) (uV/C) |
| GBW (Typ) (MHz) |
| Output Current (Typ) (mA) |
| 2nd Harmonic (dBc) |
| 3rd Harmonic (dBc) |
| @ MHz |
| LMH6682 | LMH6683 |
|---|---|
| Bipolar Voltage FB | Bipolar Voltage FB |
| 2 | 3 |
| 3 | 3 |
| 12 | 12 |
| 190 | 190 |
| 2 | 2 |
| 940 | 940 |
| 12 | 12 |
| 12 | 12 |
| 6.5 | 6.5 |
| 5 | 5 |
| In to V- | In to V- |
| Decompensated | Decompensated |
| Catalog | Catalog |
| -40 to 85 | -40 to 85 |
| SOIC VSSOP | SOIC TSSOP |
| 8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) | 14SOIC: 52 mm2: 6 x 8.65(SOIC) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) |
| 82 | 82 |
| 20000000 | 20000000 |
| 2 | 2 |
| 380 | 380 |
| 80 | 80 |
| 66 | 66 |
| 54 | 54 |
| 5 | 5 |
