INA138-Q1 汽车级、36V、高侧、电流输出电流分流监控器

KANA 发表于 2018-11-02 18:02:06

描述

INA138-Q1和INA168-Q1（INA1x8-Q1）器件是高侧单向电流感应放大器。凭借宽输入共模电压范围，低静态电流以及TSSOP和SOT-23封装，此类器件广泛适用于各种应用进行了优化。

输入共模电压与电源电压互不影响，INA138-Q1与INA168-Q1的电压范围分别为2.7V至36V以及2.7V至60V。静态电流仅为25μA，允许在误差最低的情况下将电源与电流测量分流器的任意一侧相连。

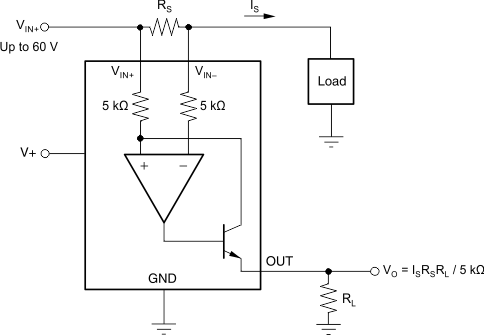

该器件可将一个差分输入电压转换为电流输出。此电流使用外部负载电阻转换回电压，该电阻可设置的增益范围为1至100以上。尽管该电阻专设分给测量而设计，但同时也非常适用于创造性应用中的测量和电平转换。

两类器件均采用TSSOP-8封装.INA168-Q1还可采用SOT-23-5封装。两类器件的额定工作温度范围均为-40° C至+ 125°C。

符合汽车标准
符合AEC-Q100标准，其中包括以下内容：
- 器件温度1级：-40°C至125°C的环境工作温度范围
- 器件人体放电模式（HBM）静电放电（ESD）分类等级2
- 器件CDM ESD分类等级C6
完备的单极高侧电流测量电路
宽电源电压和共模电压范围：
- INA138- Q1：2.7V至36V
- INA168-Q1：2.7V至60V
独立电源和输入共模电压
单电阻增益设定
低静态电流：25μA（典型值）
宽温度范围：-40°C至+ 125°C
封装：薄型小外形尺寸（TSSOP）-8，小外形尺寸晶体管（SOT）23-5（INA168-Q1）

所有商标均为其各自所有者的财产。


Common Mode Voltage (Max) (V)
Common Mode Voltage (Min) (V)
Input Offset (+/-) (Max) (uV)
Input Offset Drift (+/-) (Typ) (uV/C)
Gain (V/V)
Gain Error (%)
Gain Error Drift (Max) (ppm/°C)
CMRR (Min) (dB)
Bandwidth (kHz)
Supply Voltage (Max) (V)
Supply Voltage (Min) (V)
Iq (Max) (mA)
Number of Channels (#)
Features
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)

INA138-Q1	INA139-Q1	INA168-Q1	INA169-Q1
36	36	60	60
2.7	2.7	2.7	2.7
2000	2000	2000	2000
1	1	1	1
Adjustable	Adjustable	Adjustable	Adjustable
3.2	2	3.2	2
150	100	150	100
100	100	100	100
800	4400	800	4400
36	40	60	60
2.7	2.7	2.7	2.7
0.06	0.125	0.06	0.125
1	1	1	1
Current Output	Current Output	Current Output	Current Output
Automotive	Automotive	Automotive	Automotive
-40 to 125	-40 to 125	-40 to 125	-40 to 125
TSSOP	TSSOP	SOT-23 TSSOP	TSSOP
8TSSOP: 19 mm2: 6.4 x 3(TSSOP)	8TSSOP: 19 mm2: 6.4 x 3(TSSOP)	5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) 8TSSOP: 19 mm2: 6.4 x 3(TSSOP)	8TSSOP: 19 mm2: 6.4 x 3(TSSOP)
