TPA2005D1-Q1 汽车类 1.4W 单声道无滤波 D 类音频功率放大器

KANA 发表于 2018-11-02 17:59:06

描述

TPA2005D1-Q1器件是一款1.4 W高效无滤波器D类音频功率放大器，采用SON或MSOP-PowerPAD封装，要求仅有三个外部元件。

效率高达84％，217 Hz时-71 dB PSRR，改善射频整流抗扰度和15 mm ²总PCB面积等特性使TPA2005D1成为可能-Q1适用于信息娱乐和集群中的低功耗音频应用。

该器件通过对来自每个功能的信号求和，同时将噪声降至仅48μV_RMS，允许独立的增益控制。此外，TPA2005D1-Q1器件具有9 ms的快速启动时间和最小的弹出功能，并具有短路和热保护功能。

对于所有可用的软件包，请参阅数据表末尾的可订购附录。

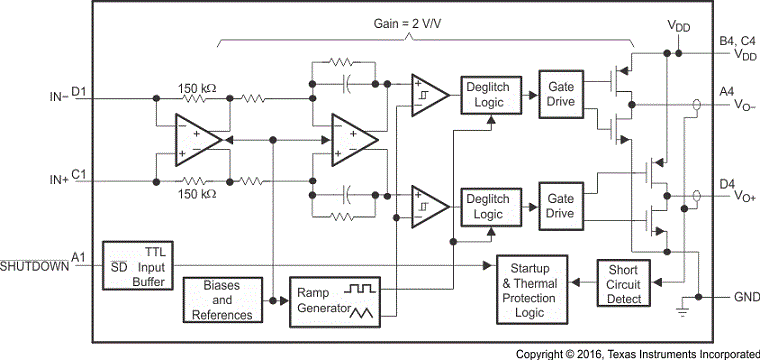

符合汽车应用要求
AEC-Q100符合以下结果：
- 设备温度等级3（DRB和DGN封装非T后缀）： - 40°C至+ 85°C环境工作温度范围
- 器件温度等级2（DGN封装T后缀）： - 40°C至+ 105°C环境工作温度范围
- 设备HBM分类等级2
- 设备CDM分类等级C5
1.4 W进入8 Ω来自5 V电源，THD = 10％（典型值）
最大电池寿命和最低热量
- 效率使用8Ω扬声器：
  - 400 mW时> 84％
  - 79％，100 mW
- 2.8-mA静态电流
- 0.5-μA关断电流
仅三个外部元件
- 优化的PWM输出级消除了LC输出滤波器
- 内部产生的250 kHz开关频率消除了电容器和电阻
- 改善PSRR（
- 全差分设计减少射频整流并消除旁路电容
- 改进的CMRR消除了217 Hz（71 Hz）和宽电源电压（2.5 V至5.5 V）无需电压调节器
- 全差分设计降低了RF整流并消除了旁路电容两个输入耦合电容
节省空间的封装
- 3 mm×3 mm SON封装（DRB）
- 3 mm×5 mm MSOP-PowerPAD封装（DGN）

所有商标均为其各自所有者的财产。


Audio Input Type
Architecture
Speaker Channels (Max)
Power Stage Supply (Min) (V)
Power Stage Supply (Max) (V)
Output Power (W)
Load (Min) (ohms)
SNR (dB)
THD + N @ 1 kHz (%)
Iq (Typ) (mA)
Control Interface
Closed/Open Loop
Analog Supply (V) (Min)
Analog Supply (V) (Max)
PSRR (dB)
Operating Temperature Range (C)
Rating

TPA2005D1-Q1	LM48100Q-Q1	TAS2505-Q1	TAS2521
Analog Input	Analog Input	Analog Input Digital Input	Analog Input Digital Input
Class-D	Class-AB	Class-D	Class-D
Mono	Mono	Mono	Mono
4.4	3	2.7	1.5
5.5	5.5	5.5	1.95
1.18	2.4	2.6	2
8	8	4	4
97	104	94	94
0.2	0.04	0.02	0.012
2.8	4.4	0.002	0.002
Hardware	I2C	I2C SPI	I2C SPI
Open	Closed	Closed	Open
4.5	3	1.5	1.5
5.5	5.5	1.95	1.95
75	74	47.2	47.2
-40 to 105 -40 to 85	-40 to 105	-40 to 105	-40 to 85
Automotive	Automotive	Automotive	Catalog
