TAS5707A 具有 EQ 和 DRC 的 20W 立体声数字音频功率放大器

KANA 发表于 2018-11-02 17:58:05

描述

TAS5707是一款20W，高效的数字音频功率放大器，用于驱动立体声桥接扬声器。一个串行数据输入允许处理多达两个离散音频通道，并与大多数数字音频处理器和MPEG解码器无缝集成。该器件可接受各种输入数据和数据速率。完全可编程的数据路径将这些通道路由到内部扬声器驱动器。

TAS5707是一个仅从设备，接收来自外部源的所有时钟。 TAS5707采用PWM载波工作，开关速率为384 kHz，开关速率为352-KHz，具体取决于输入采样速率。过采样与四阶噪声整形器相结合，可提供平坦的本底噪声和20 Hz至20 kHz的优异动态范围。

TAS5707A的功能与HTQFP封装的TAS5707相同，但具有独特的I < sup> 2 C设备地址。 TAS5707的地址是0x36。 TAS5707A的地址为0x3A。

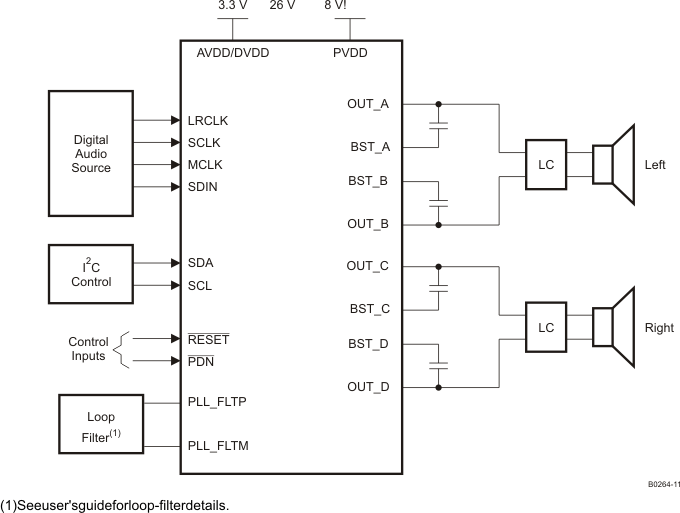

音频输入/输出
- 20-W成8- 从18 V电源负载
- 宽PVDD范围，8 V至26 V
- 高效级 - D操作无需散热器
- 仅需3.3 V和PVDD
- 一个串行音频输入（两个音频通道）
- 支持8 kHz至48 kHz采样率（LJ /RJ /I ² S）
音频/PWM处理
- 24 dB的独立通道音量控制静音
- 软静音（50％占空比）
- 可编程动态范围控制
- 14可编程双二极管，用于扬声器均衡器和其他音频处理功能
- DRC过滤器的可编程系数
- 直流阻塞过滤器
一般功能
- 串行控制接口无MCLK运行
- 用于自动速率检测的工厂修整内部振荡器
- Surface Mou nt，48针，7毫米×7毫米HTQFP封装
- 散热和短路保护
优点
- EQ：扬声器均衡提高音频性能
- DRC：动态范围压缩。可以用作功率限制器。启用扬声器保护，轻松聆听，夜间模式聆听
- 自动银行切换：不同采样率的预载系数。当采样率发生变化时，无需向器件写入新的系数。
- 自动检测：自动检测采样率变化。无需外部微处理器干预
应用程序
- 电视
- iPod Dock
- Sound Bar

所有商标均为其各自所有者的财产。


Audio Input Type
Architecture
Speaker Channels (Max)
Power Stage Supply (Min) (V)
Power Stage Supply (Max) (V)
Output Power (W)
Load (Min) (ohms)
SNR (dB)
THD + N @ 1 kHz (%)
Iq (Typ) (mA)
Control Interface
Closed/Open Loop
Analog Supply (V) (Min)
Analog Supply (V) (Max)
Power to Parallel Bridge Tied Load (Max) (W)
Sampling Rate (Max) (kHz)
Operating Temperature Range (C)
Rating

TAS5707A	TAS5733L	TAS5751M	TAS5753MD
Digital Input	Digital Input	Digital Input	Digital Input
Class-D	Class-D	Class-D	Class-D
Stereo	Stereo	Stereo	Stereo
8	8	8	8
26	16.5	26.4	26.4
20	12	25	20
6	4	4	2
106	104	106	105
0.06	0.25	0.03	0.13
29	23	23	23
Hardware Software	Software	Software	I2C
Open	Closed	Open	Open
3	3	3	3
3.6	3.6	3.6	3.6
	50	65	65
48	48	48	48
0 to 85	0 to 85	0 to 85	0 to 85
Catalog	Catalog	Catalog	Catalog
