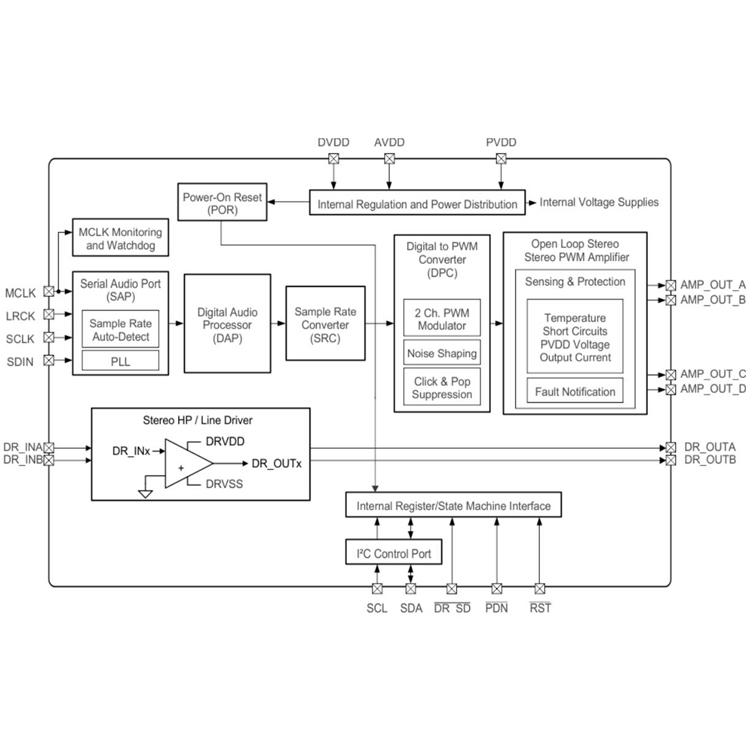

TAS5753MD 具有 EQ、三频带 AGL 和耳机输出的 25W、26V、立体声、开环 I2S 输入音频 D 类放大器

KANA 发表于 2018-11-02 17:55:06

数据：具有数字音频处理器、DirectPath™ HP 和线路驱动器的 TAS5753MD 20 W I²S 输入 D 类放大器数据表 (Rev. C)

描述

用于驱动采用桥接负载（BTL）配置的立体声扬声器。最多两个离散音频通道并能与大数数数字音频处理器和MPEG解码器无缝整合。此器件可接受宽范围的输入数据和数据传输速率。一个完全可编程数据路径将这些通道路由至内部扬声器驱动器。

TAS5753MD器件仅用作从器件，以接收外部提供的所有时钟.TAS5753MD器件采用开关频率介于288kHz和384kHz之间的PWM载波，具体取决于输入采样率。阶噪声整形器结合的过采样可提供一个白噪音基准以及20Hz至20kHz的出色动态范围。器件具有一个集成式DirectPath™耳机放大器和线路驱动器，用于提高系统级集成度并降低总体解决方案成本。

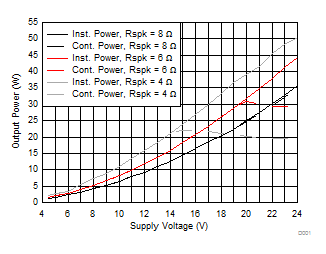

特性

支持具有4Ω负载的BTL配置输入
I ² C地址选择引脚
支持44.1kHz和48kHz的采样率（LJ /RJ /I ² S）

耳机放大器和线路驱动器

独立通道音量控制，增益为静音到24dB增益（步长为0.125dB）
可编程3波段自动增益限制（AGL）
20个可编程的Biquad，适用于扬声器均衡（EQ）及其他音频处理特性

通用特性

I ² C串行控制接口可在无MCLK的情况下运行
自动速率检测
105dB SNR，A加权，以满量程（0dB）为基准
效率高达90％
AD，BD和三重调制
脉宽调制（PWM）电平计量
通过4.5V至24V的PVDD工作

< /ul>

所有商标均为其所有权各自所有者。
