数据：
Synchronous Buck Controller with 4-bit VID Interface 数据表

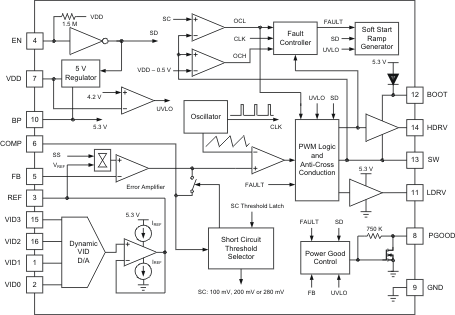

TPS40197是一款同步降压控制器，标称值为4.5 V至14 V输入电源。该控制器采用电压模式控制架构，开关频率固定为520 kHz。更高的开关频率有助于使用更小的电感器和输出电容器，从而提供紧凑的电源解决方案。自适应反交叉传导方案用于防止功率FET中的击穿电流。

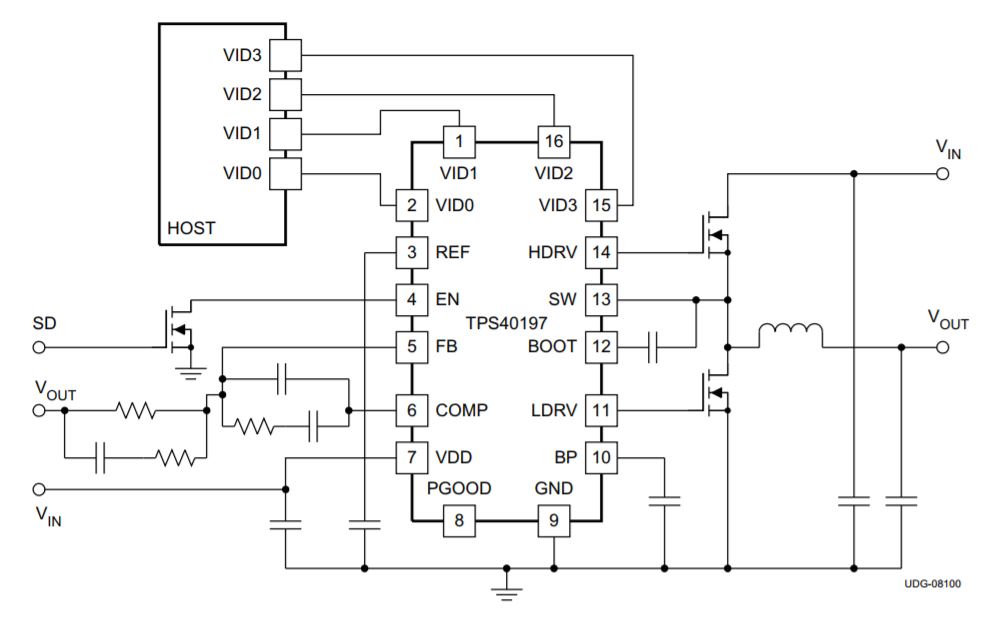

TPS40197在单芯片中集成了PWM控制和4位VID接口，可实现无缝连接VID随可编程转换速率而变化。它为Smart-Reflex™DSP内核提供简单的电源解决方案。
通过检测低端FET导通时的压降并将其与用户选择的阈值100 mV，200 mV或280 mV进行比较，即可完成短路检测。通过从COMP连接到GND的单个外部电阻设置阈值。启动时检测该电阻，锁存所选阈值。通过脉冲限制（以防止电流失控）的脉冲通过在高侧FET导通时感测高侧FET上的电压并在电压降高于550mV的固定阈值时终止循环来提供。当控制器检测到输出短路时，两个FET都会关闭，并且在尝试重启之前会观察到超时时间。这可以在发生持续故障时提供有限的功耗。
| Vin (Min) (V) |
| Vin (Max) (V) |
| Vout (Min) (V) |
| Vout (Max) (V) |
| Iout (Max) (A) |
| Regulated Outputs (#) |
| Number of Phases |
| Switching Frequency (Min) (kHz) |
| Switching Frequency (Max) (kHz) |
| Iq (Typ) (mA) |
| Features |
| Duty Cycle (Max) (%) |
| Operating Temperature Range (C) |
| Rating |
| Package Group |
| Control Mode |
| TPS40197 | TPS51518 | TPS51727 |
|---|---|---|
| 4.5 | 3 | 4.5 |
| 14 | 28 | 28 |
| 0.9 | 0.5 | 0.4 |
| 1.2 | 2 | 1.25 |
| 6 | 20 | 20 |
| 1 | 1 | 1 |
| 1 | 1 | 2 |
| 520 | 350 | 200 |
| 520 | 350 | 500 |
| 2.5 | 0.56 | 2.5 |
| Dynamic Voltage Scaling Enable Power Good Pre-Bias Start-Up Synchronous Rectification | Power Good | Power Good |
| 85 | 20 | 20 |
| -40 to 85 | -10 to 105 | -10 to 100 |
| Catalog | Catalog | Catalog |
| VQFN | WQFN | VQFN |
| Voltage Mode | D-CAP+ D-CAP2 | |
