TPS57114-Q1 2.95-V to 6-V Input, 4-A Output, 2-MHz, Synchronous Step-Down SWIFT Switcher 数据表
TPS57114-Q1器件是一款功能齐全的6 V，4A同步降压电流模式转换器，带有两个集成MOSFET。 /p>

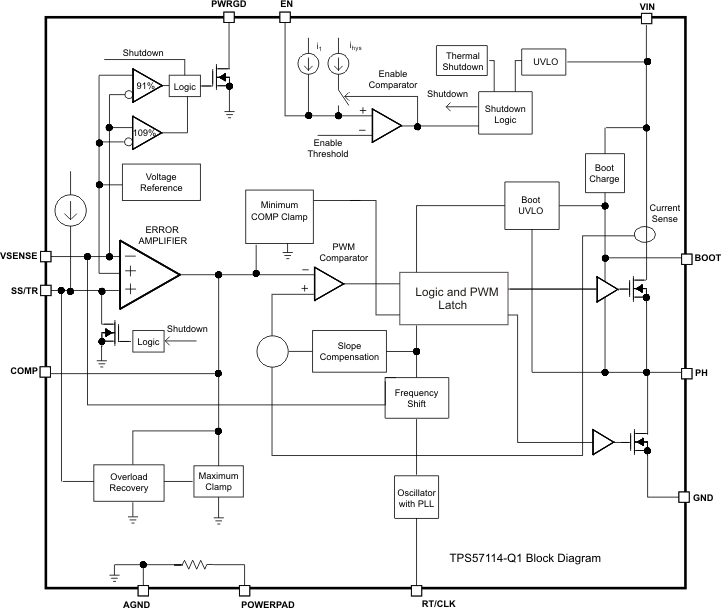

TPS57114-Q1器件通过集成MOSFET实现小型设计，实现电流模式控制以减少外部元件数量，通过实现高达2 MHz的开关频率来减小电感器尺寸，并通过小型3 mm×3 mm耐热增强型QFN封装。
TPS57114-Q1器件可为各种负载提供精确调节，精度为±1％基准电压源（V ref ）过温。
通过集成的12mΩMOSFET和515μA的典型电源电流，效率最大化。使用使能引脚，通过进入关断模式，关断电源电流降至5.5μA。
内部欠压锁定设置为2.45 V，但使用引脚上的电阻网络对阈值进行编程可以增加设置。慢启动引脚控制输出电压启动斜坡。漏极开路电源就绪信号表示输出在其标称电压的93％至107％范围内。
频率折返和热关断可在过流情况下保护器件。
| Vin (Min) (V) |
| Vin (Max) (V) |
| Vout (Min) (V) |
| Vout (Max) (V) |
| Iout (Max) (A) |
| Regulated Outputs (#) |
| Switching Frequency (Min) (kHz) |
| Switching Frequency (Max) (kHz) |
| Iq (Typ) (mA) |
| Features |
| Control Mode |
| Duty Cycle (Max) (%) |
| Operating Temperature Range (C) |
| Rating |
| Package Group |
| TPS57114-Q1 | TPS54618-Q1 |
|---|---|
| 2.95 | 2.95 |
| 6 | 6 |
| 0.8 | 0.8 |
| 4.5 | 4.5 |
| 4 | 6 |
| 1 | 1 |
| 200 | 200 |
| 2000 | 2000 |
| 0.515 | 0.25 |
| Enable Frequency Synchronization Power Good Synchronous Rectification Tracking UVLO Adjustable | Enable Frequency Synchronization Power Good Pre-Bias Start-Up Synchronous Rectification Tracking UVLO Adjustable |
| Current Mode | Current Mode |
| 100 | 98 |
| -40 to 125 | -40 to 125 |
| Automotive | Automotive |
| WQFN | WQFN |
