TPS563900 具有 I2C 的 4.5V 至 18V 输入、3.5A/3.5A 双路同步降压转换器

TPS563900器件是一款单芯片双同步降压转换器，具有4.5 V至18 V的宽工作输入电压范围，可以在
5-，9-，12-或15-V总线电压和电池化学成分。恒定频率峰值电流模式控制简化了环路补偿并提供快速瞬态响应。

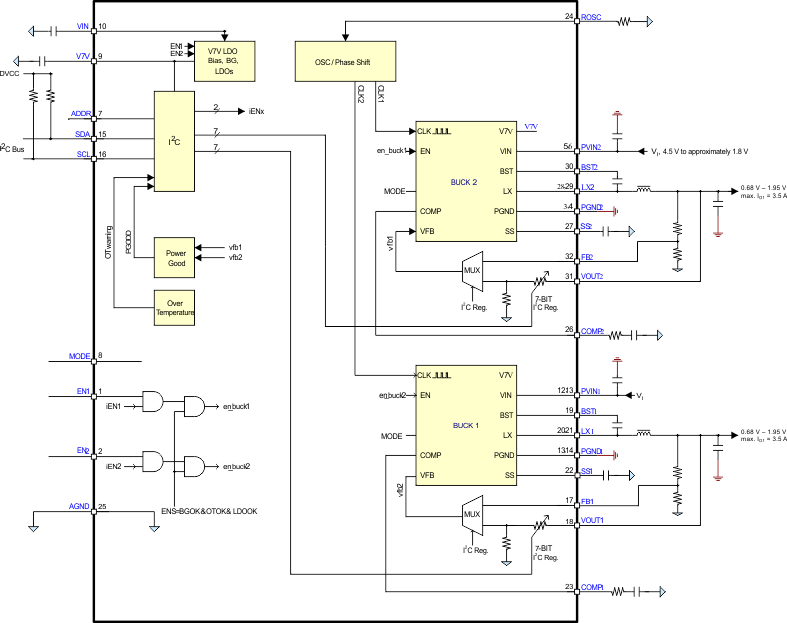

外部反馈电阻可用于设置TPS563900器件中每个降压转换器的初始启动电压。该启动选项的反馈电压参考值为0.6 V.当通过I ² C更新电压识别（VID）DAC时，降压转换器将反馈电阻从外部反馈切换到内部反馈电阻器。每个降压的输出电压可编程为0.68 V至1.95 V，步长为10 mV，I ² C控制的7位VID。

TPS563900器件中的每个降压转换器也可以通过I ² C控制，用于启用和禁用输出电压，读取输出电压，设置脉冲跳跃模式以及读取电源良好状态和芯片温度警告。

当不使用I ² C接口时，TPS563900器件具有专用的使能引脚。独立的软启动引脚可提供上电可编程性的灵活性。逐周期过流保护和打嗝模式操作可限制短路或过载故障条件下的MOSFET功耗。低侧反向过流保护还可防止过大的灌电流损坏转换器。

TPS563900器件还具有轻载脉冲跳跃模式（PSM），可由I ^2控制 C或MODE引脚配置。 PSM模式允许降低系统输入功率的功率损耗，以便在轻负载时实现高效率。

TPS563900器件采用32引脚热增强型HTSSOP（DAP）封装。
