TPS6104x-Q1 Low-Power DC-DC Boost Converter
in SOT-23 Package 数据表
TPS6104x-Q1器件是用于汽车应用的高频升压转换器。这些器件非常适合从预调节的低压轨，双节NiMH /NiCd或单节锂离子电池产生高达28 V的输出电压，支持1.8 V至6 V的输入电压。
TPS6104x-Q1器件的开关频率高达1 MHz，允许使用小型外部元件，如陶瓷和钽输出电容。结合节省空间的5引脚SOT-23封装，TPS6104x-Q1器件实现了小巧的整体解决方案尺寸。 TPS61040-Q1器件具有内部400mA开关电流限制，而TPS61041-Q1器件具有250mA开关电流限制，可提供更低的输出电压纹波，并允许使用更小的外形尺寸电感器用于低功耗应用。

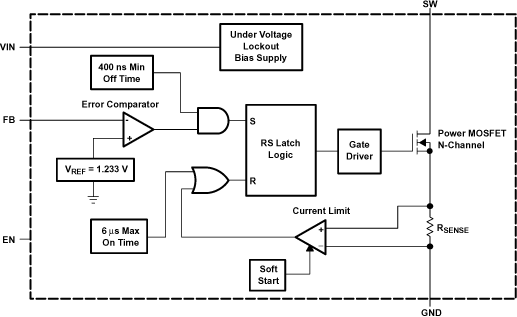

TPS6104x-Q1器件采用脉冲频率调制（PFM）方案，具有恒定的峰值电流控制。低静态电流（典型值为28μA）和优化的控制方案相结合，可在整个负载电流范围内以高效率运行器件。
| Vin (Min) (V) |
| Vin (Max) (V) |
| Vout (Min) (V) |
| Vout (Max) (V) |
| Switch Current Limit (Typ) (A) |
| Regulated Outputs (#) |
| Switching Frequency (Min) (kHz) |
| Switching Frequency (Max) (kHz) |
| Iq (Typ) (mA) |
| Features |
| Duty Cycle (Max) (%) |
| Operating Temperature Range (C) |
| Rating |
| Package Group |
| TPS61041-Q1 | TPS61029-Q1 | TPS61040-Q1 | TPS61071-Q1 | TPS61240-Q1 |
|---|---|---|---|---|
| 1.8 | 0.9 | 1.8 | 0.9 | 2.3 |
| 6 | 5.5 | 6 | 5.5 | 5.5 |
| 1.8 | 1.8 | 1.8 | 1.8 | 5 |
| 28 | 5.5 | 28 | 5.5 | 5 |
| 0.25 | 1.8 | 0.4 | 0.7 | 0.6 |
| 1 | 1 | 1 | 1 | 1 |
| 480 | 1200 | 3500 | ||
| 1000 | 600 | 1000 | 1200 | 3500 |
| 0.028 | 0.025 | 0.028 | 0.019 | 0.03 |
| Enable | Enable Light Load Efficiency Load Disconnect Power Good Synchronous Rectification | Enable | Synchronous Rectification | Enable Light Load Efficiency Load Disconnect |
| 88 | 100 | 88 | 100 | 100 |
| -40 to 125 | -40 to 125 | -40 to 125 | -40 to 105 | -40 to 105 -40 to 85 |
| Automotive | Automotive | Automotive | Automotive | Automotive |
| SOT-23 | VSON | SOT-23 | SOT-23-THIN | WSON |
