TVS1400 14V 平缓钳位浪涌保护器件 数据表 (Rev. A)

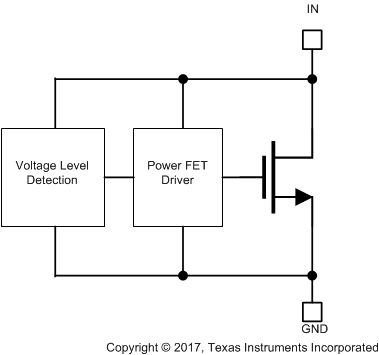

TVS1400可以高达43A的IEC 61000-4-5故障电流进行可靠分流，以保护系统免受高功率瞬态冲击或雷击。器件为满足常见的工业信号线路EMC要求提供了解决方案，可通过42Ω阻抗进行耦合的方式承受高达±2kV的IEC 61000-4-5开路电压.TVS1400使用独特的反馈机制确保在故障期间发挥精确的平缓钳位能力，保证系统接触电压低于20V。精确的电压调节允许设计人员放心地选择具有较低电压容差的系统组件，不减减少了系统成本和复杂度，而且不损害可靠性。
此外，TVS1400还采用2mm×2mm小型SON封装，非常适用于空间受限应用，与业内标准的SMA和SMB封装相比，尺寸减小了70％。极低的器件泄露电流和电容确保最大限度地降低了对受保护线路的影响。为了确保在产品的整个寿命期间提供可靠保护，TI在高温环境下对TVS1400进行了5000次重复浪涌冲击测试，但器件性能未发生任何变化。
TVS1400是TI的平缓钳位系列浪涌器件中的一款产品。有关该系列其他器件的更多信息，请参阅器件比较表。
所有商标均为其各自所有者的财产。
| Number of Channels (#) |
| IO Capacitance (Typ) (pF) |
| Breakdown Voltage (Min) (V) |
| IEC 61000-4-2 Contact (+/- kV) |
| IEC 61000-4-2 Air-Gap (+/- kV) |
| Interface |
| Features |
| Bi-/Uni-Directional |
| IO Leakage Current (Max) (nA) |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Package Size: mm2:W x L (PKG) |
| Dynamic Resistance (Typ) (Ω) |
| Clamping Voltage (V) |
| Pin/Package |
| TVS1400 | TVS0500 | TVS1800 | TVS2200 | TVS2700 | TVS3300 |
|---|---|---|---|---|---|
| 1 | 1 | 1 | 1 | 1 | 1 |
| 125 | 160 | 120 | 105 | 100 | 130 |
| 16.8 | 7.8 | 21.3 | 25.9 | 31.2 | 34 |
| 11 | 11 | 11 | 11 | 11 | 14 |
| 30 | 30 | 30 | 30 | 30 | 30 |
| 4-20mA IO Link SIO | |||||
| Surge Protection | Surge Protection | Surge Protection | Surge Protection | Surge Protection | N/A |
| Uni-Directional | Uni-Directional | Uni-Directional | Uni-Directional | Uni-Directional | Uni-Directional |
| 150 | |||||
| Catalog | Catalog | Catalog | Catalog | Catalog | Catalog |
| -40 to 125 | -40 to 125 | -40 to 125 | -40 to 125 | -40 to 125 | -40 to 125 |
| WSON | WSON | WSON | WSON | WSON | DSBGA WSON |
| See datasheet (WSON) | See datasheet (WSON) | See datasheet (WSON) | See datasheet (WSON) | See datasheet (WSON) | See datasheet (DSBGA) See datasheet (WSON) |
| 0.040 | |||||
| 18.5 | 9.5 | 23.8 | 27.75 | 33.2 | 40 |
| 6WSON | 6WSON | 6WSON | 6WSON | 6WSON | 4DSBGA 6WSON |
