数据：
TPD2E009 2-Channel ESD Solution for High-Speed
(6-Gbps) Differential Interface 数据表

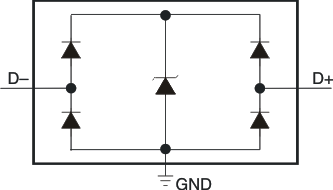

TPD2E009器件提供两个ESD保护二极管，带有流通引脚映射，便于电路板布局。该器件设计用于保护连接到超高速数据和传输线的敏感元件。 TPD2E009为IEC 61000-4-2触点ESD保护的4级提供瞬态电压抑制。还提供了符合IEC 61000-4-5（闪电）规范的高达5 A（8 /20μs）峰值脉冲电流额定值的TVS保护。
单片硅技术允许匹配差分信号对。小于0.05 pF的差分电容可确保由于增加的ESD电路保护而导致的差分信号失真保持最小。低电容
（0.7-pF）适用于高达6 Gbps的高速数据速率。
TPD2E009 TVS二极管采用DRT（1 mm×0.8 mm）用于节省空间的便携式应用的包装。行业标准DBZ（2.92 mm×1.3 mm）封装为系统设计人员提供了更大的电路板布局灵活性。
TPD2E009系列ESD保护产品的典型应用包括：HDMI，USB，eSATA和笔记本电脑，DVD和媒体播放器，机顶盒和便携式计算机中的以太网接口。
| Number of Channels (#) |
| IO Capacitance (Typ) (pF) |
| Breakdown Voltage (Min) (V) |
| IEC 61000-4-2 Contact (+/- kV) |
| IEC 61000-4-2 Air-Gap (+/- kV) |
| Interface |
| Features |
| Bi-/Uni-Directional |
| IO Leakage Current (Max) (nA) |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Package Size: mm2:W x L (PKG) |
| Dynamic Resistance (Typ) (Ω) |
| Clamping Voltage (V) |
| Pin/Package |
| TPD2E009 |
|---|
| 2 |
| 0.7 |
| 7 |
| 8 |
| 8 |
| LVDS SATA/PCIe |
| N/A |
| Uni-Directional |
| 100 |
| Catalog |
| -40 to 85 |
| SOT-23 SOT-9X3 |
| 3SOT-23: 7 mm2: 2.37 x 2.92(SOT-23) 3SOT-9X3: 1 mm2: 1 x 1(SOT-9X3) |
| 1 |
| 8 |
| 3SOT-23 3SOT-9X3 |
