TXB0101 具有自动方向感应和 +/-15kV ESD 保护的 1 位双向电压电平转换器

KANA 发表于 2018-10-16 11:16:58

数据： TXB0101 1-Bit Bidirectional Level-Shifting and Voltage Translator With Auto Direction-Sensing and ±15-kV ESD Protection 数据表

描述

这个1位同相转换器使用两个独立的可配置电源轨。 A端口用于跟踪V _CCA。 V _CCA接受1.2 V至3.6 V的任何电源电压.B端口用于跟踪V _CCB。 V _CCB接受1.65 V至5.5 V的任何电源电压。这允许在1.2 V，1.5 V，1.8 V，2.5 V，3.3之间的任何通用低压双向转换V和5V电压节点。 V _CCA不应超过V _CCB。

当输出使能（OE）输入为低电平时，所有输出都置于高阻态。

该器件完全为使用I _off的部分断电应用指定。 I _off电路禁用输出，防止在断电时损坏通过器件的电流。

为确保上电或断电期间的高阻态，OE应通过下拉电阻连接到GND;电阻的最小值取决于驱动器的电流源能力。

NanoFree™封装技术是IC封装概念的重大突破，使用芯片作为封装。

特性

可在德州仪器NanoFree™封装中使用
端口上的1.2 V至3.6 V电压和1.65 V B端口为5.5 V（V _CCA≤V_CCB）
V _CC隔离功能 - 如果V < sub> CC 输入为GND，所有输出均为高阻状态
OE输入电路参考V _CCA
低功耗，5μA最大I _CC
I _off支持部分省电模式操作
闩锁性能每JESD 78超过100 mA，II级
ESD保护超过JESD 22
- A端口
  - 2000 V人体模型（A114-B）
  - 1500 V充电设备型号（C101）
- B端口
  - 15 kV人体模型（A114-B）
  - 250 V机器型号（A115-A）
  - 1500 V充电设备型号（C101）

所有商标均为其所有权有执照的业主。

参数与其它产品相比自动双向电压转换


Technology Family
Bits (#)
tpd @ Nom Voltage (Max) (ns)
Schmitt Trigger
Rating
Operating Temperature Range (C)
ICC @ Nom Voltage (Max) (mA)
Pin/Package

TXB0101	SN74AVC1T45	SN74AVCH1T45	SN74LVC1T45	SN74LVC1T45-Q1	TXS0101
TXB	AVC	AVC	LVC	LVC	TXS
1	1	1	1	1	1
4.9	2.9 5.6 5.2 4.2 3.8	3.3 2.7 2.4 2.3	15.5 8 5.8 4.4	18.5 11 8.8 7.4	4.2
No	No	No	No	No	No
Catalog	Catalog	Catalog	Catalog	Automotive	Catalog
-40 to 85	-40 to 85	-40 to 85	-40 to 85	-40 to 125	-40 to 85 -55 to 125
0.003	0.0009	0.01	0.004	0.004	0.012
6DSBGA 6SC70 6SOT-23 6SOT-5X3	6DSBGA 6SC70 6SOT-23 6SOT-5X3	6DSBGA 6SC70 6SOT-23	6DSBGA 6SC70 6SOT-23 6SOT-5X3 6USON	6SC70	6DSBGA 6SC70 6SOT-23 6SOT-5X3

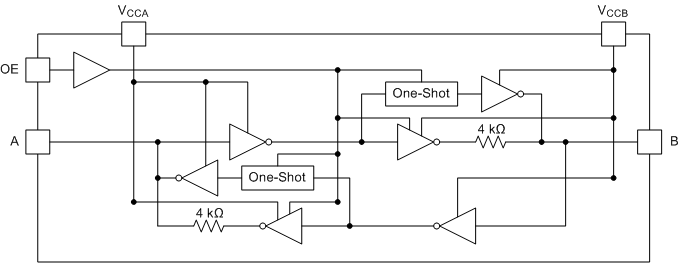

方框图 (1)
