这个16位同相总线收发器使用两个独立的可配置电源轨。 A端口用于跟踪V CCA 。 V CCA 接受1.65 V至5.5 V的任何电源电压.B端口用于跟踪V CCB 。 V CCB 接受1.65 V至5.5 V的任何电源电压。这允许在任何1.8 V，2.5 V，3.3 V和5 V电压之间进行通用低压双向转换
SN74LVCH16T245器件控制引脚（1DIR，2DIR，1 OE 和2 OE ”由V CCA 提供。

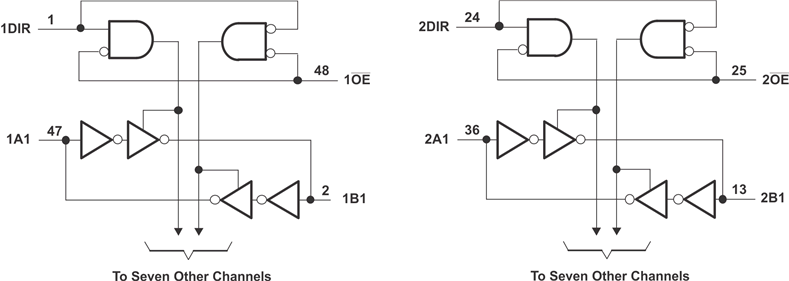

SN74LVCH16T245器件设计用于两条数据总线之间的异步通信。方向控制（DIR）输入和输出使能（> OE ）输入的逻辑电平激活B端口输出或A端口输出或将两个输出端口置于高阻抗模式。当B端口输出被激活时，设备将数据从A总线传输到B总线，当A端口输出被激活时，设备从B总线传输到A总线。 A和B端口上的输入电路始终有效，并且必须具有逻辑高电平或低电平，以防止多余的I CC 和I CCZ 。
< p>有源总线保持电路将未使用或未驱动的数据输入保持在有效的逻辑状态。不建议在上拉电路中使用上拉或下拉电阻。上电侧的总线保持电路始终保持有效。该器件完全适用于使用I off 的部分断电应用。 I off 电路禁用输出，防止在断电时损坏通过器件的电流。
V CC 隔离功能可确保要么V CC 输入为GND，则所有输出都处于高阻态。为确保上电或断电期间的高阻态， OE 应通过上拉电阻连接到V CC ;电阻的最小值由驱动器的电流吸收能力决定。
| Technology Family |
| Bits (#) |
| VCC (Min) (V) |
| VCC (Max) (V) |
| Voltage (Nom) (V) |
| F @ Nom Voltage (Max) (Mhz) |
| ICC @ Nom Voltage (Max) (mA) |
| Rating |
| Operating Temperature Range (C) |
| Pin/Package |
| SN74LVCH16T245 | SN74AVC16T245 | SN74AVC16T245-Q1 | SN74AVCH16T245 |
|---|---|---|---|
| LVC | AVC | AVC | AVC |
| 16 | 16 | 16 | 16 |
| 1.65 | 1.2 | 1.2 | 1.2 |
| 5.5 | 3.6 | 3.6 | 3.6 |
| 1.8 2.5 3.3 5 | 1.2 1.5 1.8 2.5 3.3 | 1.2 1.5 1.8 2.5 3.3 | 1.2 1.5 1.8 2.5 3.3 |
| 100 | 100 | 100 | 100 |
| 0.03 | 0.045 | 0.06 | 0.045 |
| Catalog | Catalog | Automotive | Catalog |
| -40 to 85 | -40 to 85 | -40 to 125 | -40 to 85 |
| 48SSOP 48TSSOP 48TVSOP 56BGA MICROSTAR JUNIOR | 48TSSOP 48TVSOP 56BGA MICROSTAR JUNIOR | 48TVSOP | 48TSSOP 48TVSOP 56BGA MICROSTAR JUNIOR |
