ISO742x Low-Power Dual-Channel Digital Isolators 数据表
ISO7420，ISO7420M和ISO7421提供高达2500 V RMS 的电流隔离，每个UL 1分钟。这些数字隔离器有两个隔离通道。每个隔离通道都有一个逻辑输入和输出缓冲器，由二氧化硅（SiO 2 ）绝缘屏障隔开。这些器件与隔离电源配合使用，可防止数据总线或其他电路上的噪声电流进入本地接地，从而干扰或损坏敏感电路。后缀M表示宽温度范围（-40°C至125°C）。

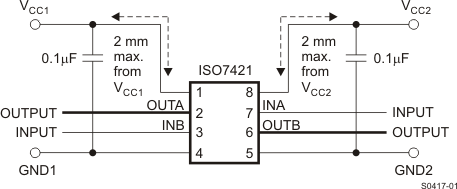

这些器件具有TTL输入阈值，需要两个电源电压，3.3或5 V或任意组合。当采用3.3 V电源供电时，所有输入均为5 V容差。
注意：ISO7420和ISO7421规定的信号速率最高可达1 Mbps。由于它们的快速响应时间，在大多数情况下，这些设备还将以更短的脉冲宽度传输数据。如果需要，设计人员应添加外部滤波以去除输入脉冲持续时间<20 ns的杂散信号。
所有其他商标是他们尊重的财产主人
| Integrated Isolated Power |
| Number of Channels (#) |
| Forward/Reverse Channels |
| Isolation Rating (Vrms) |
| Surge Voltage Rating (Vpk) |
| Data Rate (Max) (Mbps) |
| Propagation Delay (Typ) (ns) |
| Default Output |
| VCC (Min) (V) |
| VCC (Max) (V) |
| Rating |
| Operating Temperature Range (C) |
| Pin/Package |
| ISO7420M | ISO7420 | ISO7420E | ISO7420FE |
|---|---|---|---|
| No | No | No | No |
| 2 | 2 | 2 | 2 |
| 2/0 | 2/0 | 2/0 | 2/0 |
| 2500 | 2500 | 2500 | 2500 |
| 4000 | 4000 | 4000 | 4000 |
| 1 | 1 | 50 | 50 |
| 9 | 9 | 7 | 7 |
| High | High | High | Low |
| 3.3 | 3.3 | 3.3 | 3.3 |
| 5 | 5 | 5 | 5 |
| Catalog | Catalog | Catalog | Catalog |
| -40 to 125 | -40 to 125 | -40 to 125 | -40 to 125 |
| 8SOIC | 8SOIC | 8SOIC | 8SOIC |
