ISO7641FC 4kVpk 低功耗四通道、25Mbps 数字隔离器

KANA 发表于 2018-10-16 11:10:12

描述

ISO7631F和ISO7641F提供符合VDE规范的高达4242 V _PK的电流隔离.ISO7631F具有3个通道，其中2个正向和1个反向通道，而ISO7641F具有4个通道，其中3个正向通道和1个反向通道。后缀F说明在故障安全情况下输出默认为低电平状态（参见）。器件是具有快速传播延迟且数据速率可达150Mbps的高速隔离器，而C级器件在低功耗下的数据速率可高达25Mbps且具有针对易于产生噪音应用的集成滤波器。建议将C级器件用于低速应用，在此类应用中需要抑制持续时间少于6ns的输入噪声脉冲或者应用中的低功耗十分重要。

每个隔离通道都有一个由二氧化硅（SiO ₂）绝缘隔栅分开的逻辑输入和输出缓冲器。与隔离电源配合使用，这些器件可防止数据总线或者其它电路上的噪声电流进入本地接地或者干扰或损敏感电路。此器件具有TTL输入阀值并可在2.7V（M级），3.3V和5V电源供电的情况下运行。当然由3.3V或者2.7V电源供电时，所有输入均可耐受5V电压。

特性

信号发送速率：150Mbps（M级），25Mbps（C级）
具有集成噪声滤波器
（C级）的稳健设计
低功耗，每通道典型I _CC（3.3V电源）：
- ISO7631FM：在10Mbps时为2mA
- ISO7631FC：10Mbps时为1.5mA
- ISO7641FC：在10Mbps时为1.3 mA
极低的I _{CC_disable}（C级）
低传播延迟：典型值为7ns（M级）
在故障安全模式下输出默认为低电平状态
宽温度范围：-40°C至125°C
50KV /μs典型瞬态抗扰度
使用SiO ₂绝缘隔栅实现长使用寿命
在2.7V（M级），3.3V和5V电源和逻辑电平下运行
宽体小外形尺寸集成电路（SOIC） -16封装

应用范围

是下列应用中光耦合器的替代产品：
- 工业现场总线（现场总线）< ul>
- Profibus现场总线
- Mod
- 电源
- 电池组

安全及管理批准

符合UL1577的1分钟2500 V _RMS（已批准）
针对DIN EN 60747-5-2（VDE 0884修订版本2）标准的4242 V _PK VDE额定值，1414 V _PK工作电压（已批准）
CSA组件接受通知5A（已批准）
针对EN /UL /CSA 60950-1和EN /UL /CSA 61010-1（已获批准）符合TUV标准的3000 V _RMS增强隔离

参数与其它产品相比数字隔离器


Integrated Isolated Power
Number of Channels (#)
Forward/Reverse Channels
Isolation Rating (Vrms)
Surge Voltage Rating (Vpk)
Data Rate (Max) (Mbps)
Propagation Delay (Typ) (ns)
Default Output
VCC (Min) (V)
VCC (Max) (V)
Rating
Operating Temperature Range (C)
Pin/Package

ISO7641FC	ISO7640FM	ISO7641FM
No	No	No
4	4	4
3/1	4/0	3/1
2500	4200	4200
4000	4000	4000
25	150	150
17	7	7
Low	Low	Low
3.3	2.7	2.7
5	5	5
Catalog	Catalog	Catalog
-40 to 125	-40 to 125	-40 to 125
16SOIC	16SOIC	16SOIC

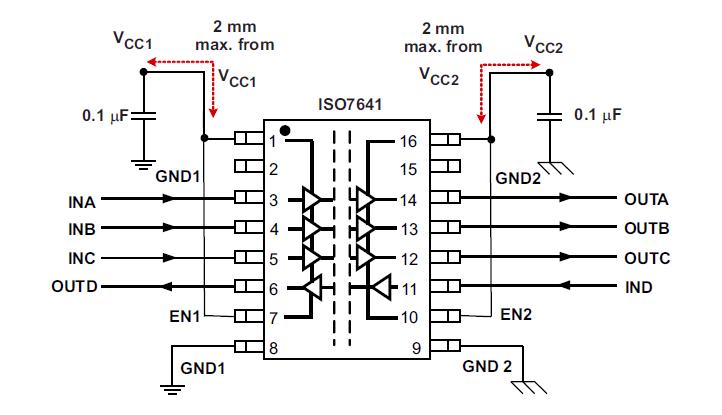

方框图 (1)

技术文档

数据手册（1）

低功耗三通道和四通道数字隔离器. 数据表 (Rev. D)
