6-Bit Bidirectional Voltage-Level Translator, TXB0106 数据表

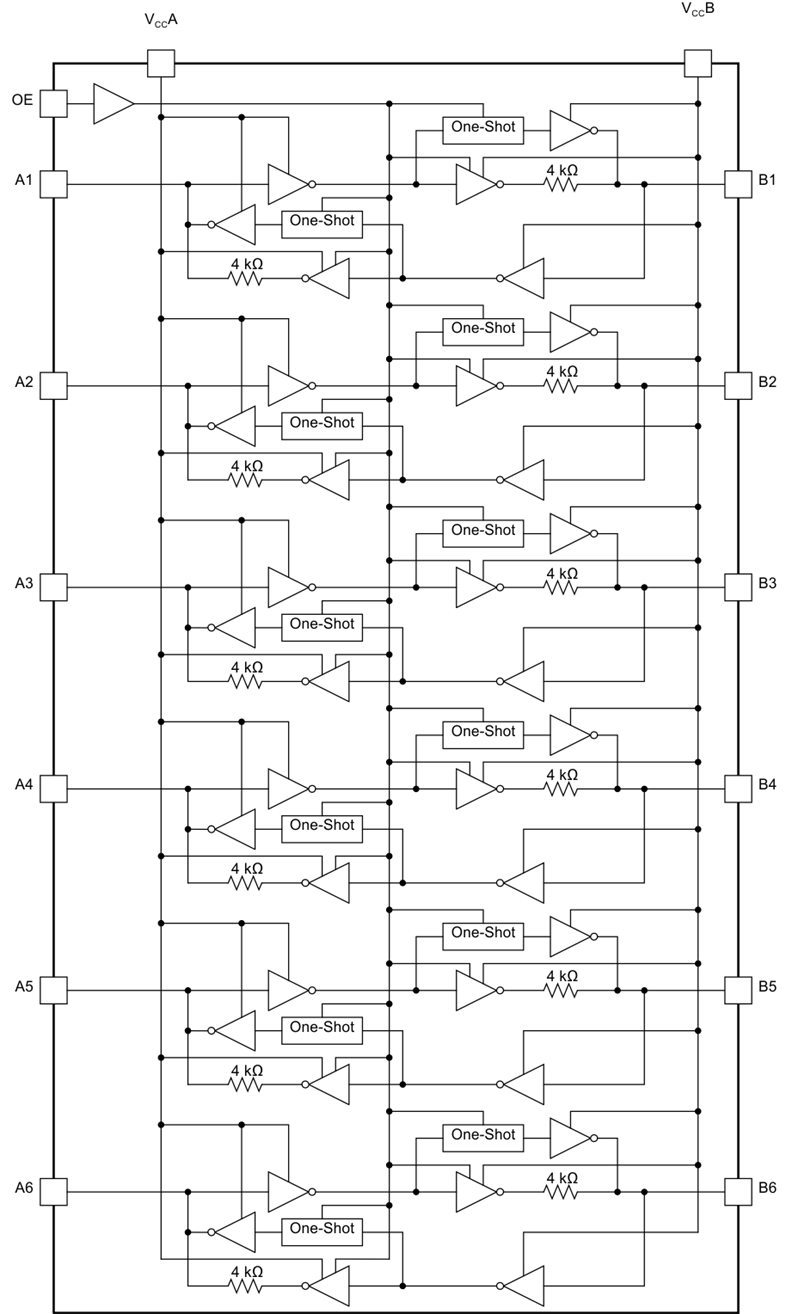

这个6位同相转换器使用两个独立的可配置电源轨。 A端口用于跟踪V CCA 。 V CCA 接受1.2 V至3.6 V的任何电源电压.B端口用于跟踪V CCB 。 V CCB 接受1.65 V至5.5 V的任何电源电压。这允许在1.2 V，1.5 V，1.8 V，2.5 V，3.3 V和5中的任何一个之间进行通用低压双向转换V电压节点。 V CCA 不应超过V CCB 。
当输出使能（OE）输入为低电平时，所有输出均置于高阻态状态。
TXB0106的设计使得OE输入电路由V CCA 提供。
该器件完全指定为部分掉电使用I off 的应用程序。 I off 电路禁用输出，防止在断电时损坏通过器件的电流。
为确保上电或断电期间的高阻态，OE应通过下拉电阻连接到GND;电阻的最小值由驱动器的电流源能力决定。
| Technology Family |
| Bits (#) |
| VCCA (Min) (V) |
| VCCA (Max) (V) |
| VCCB (Min) (V) |
| VCCB (Max) (V) |
| tpd @ Nom Voltage (Max) (ns) |
| Drive (Max) (mA) |
| Schmitt Trigger |
| Rating |
| Operating Temperature Range (C) |
| ICC @ Nom Voltage (Max) (mA) |
| Pin/Package |
| TXB0106 | TXB0106-Q1 |
|---|---|
| TXB | TXB |
| 6 | 6 |
| 1.2 | 1.2 |
| 3.6 | 3.6 |
| 1.65 | 1.65 |
| 5.5 | 5.5 |
| 4.9 4 | 5.5 4.5 |
| 50 | 50 |
| No | No |
| Catalog | Automotive |
| -40 to 85 | -40 to 85 |
| 0.01 | 0.018 |
| 16TSSOP 16VQFN | 16TSSOP |
