数据:
SN74LVC2G125 Dual Bus Buffer Gate With 3-State Outputs 数据表

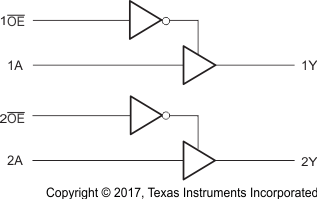

SN74LVC2G125器件是双总线缓冲器门,设计用于1.65 V至5.5 VVCC操作。该器件具有双路驱动器,具有3态输出。当相关的输出使能(> OE)输入高时,输出被禁用。
NanoFree™封装技术是IC封装概念的一项重大突破,使用该封装。
为了确保上电或断电期间的高阻态,OE应通过上拉电阻连接到VCC;电阻的最小值由驱动器的电流吸收能力决定。
该器件完全适用于使用Ioff的部分断电应用。 Ioff电路禁用输出,防止电流断电时损坏电流回流。
所有商标均为其各自所有者的财产。
| Technology Family |
| VCC (Min) (V) |
| VCC (Max) (V) |
| Bits (#) |
| Voltage (Nom) (V) |
| F @ Nom Voltage (Max) (Mhz) |
| ICC @ Nom Voltage (Max) (mA) |
| tpd @ Nom Voltage (Max) (ns) |
| IOL (Max) (mA) |
| IOH (Max) (mA) |
| Schmitt Trigger |
| Rating |
| Operating Temperature Range (C) |
| Pin/Package |
| SN74LVC2G125 | SN74LVC2G125-Q1 |
|---|---|
| LVC | LVC |
| 1.65 | 1.65 |
| 5.5 | 5.5 |
| 2 | 2 |
|
1.8 2.5 3.3 5 |
1.8 2.5 3.3 5 |
| 150 | 150 |
| 0.01 | 0.01 |
|
9.1 4.8 4.3 3.7 |
9.1 4.8 4.3 3.7 |
| 32 | 32 |
| -32 | -32 |
| No | No |
| Catalog | Automotive |
| -40 to 125 | -40 to 85 |
|
8DSBGA 8SM8 8VSSOP |
8SM8 8VSSOP |
