LED驱动芯片FZH04，应用开发相关数据技术手册

 一、 概述

        FZH04(深圳市方中禾科技)是三通道LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU数 字接口、数据锁存器、LED 高压驱动等电路。通过外围 MCU控制实现该芯片的单独 辉度、级联控制实现户外大屏的彩色点阵发光控制。本产品性能优良，质量可靠。采用SOP8的封装形式。

二、 特性说明

        l 采用高压功率CMOS工艺

        l 输出端口耐压24V

        l 芯片工作电压支持5V~24V

        l 辉度调节电路（256级辉度可调）

        l 串行接口级联接口

        l 振荡方式：内置RC 振荡并根据数据线上信号进行时钟同步，在接受完本单元 的数据后能自动将后续数据整形后通过数据输出端发送出去

        l 内置上电复位电路

        l PWM控制端能够实现256级调节，扫描频率不低于400hz/s

        l 能通过一根信号线完成数据的接收与解码

        l 当刷新速率为30帧/s时，低速模式下级联数不小于512点，高速模式不小于1024 点

        l 封装形式：SOP8

        l 数据发送速度可达400Kbps与800Kbps两种模式

三、管脚定义：

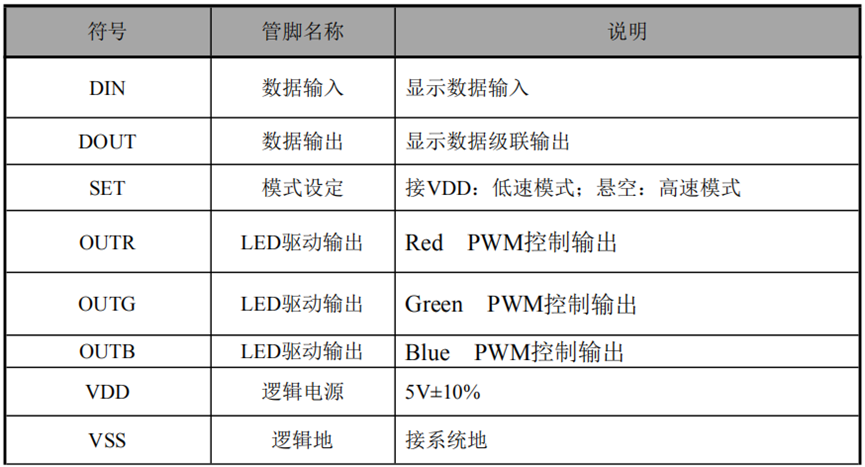

四、管脚功能定义：

五、 电气参数：

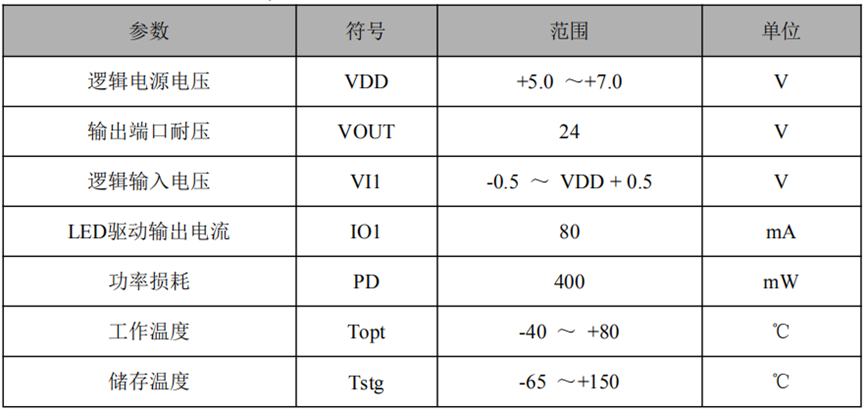

极限参数（Ta = 25℃, Vss = 0 V）

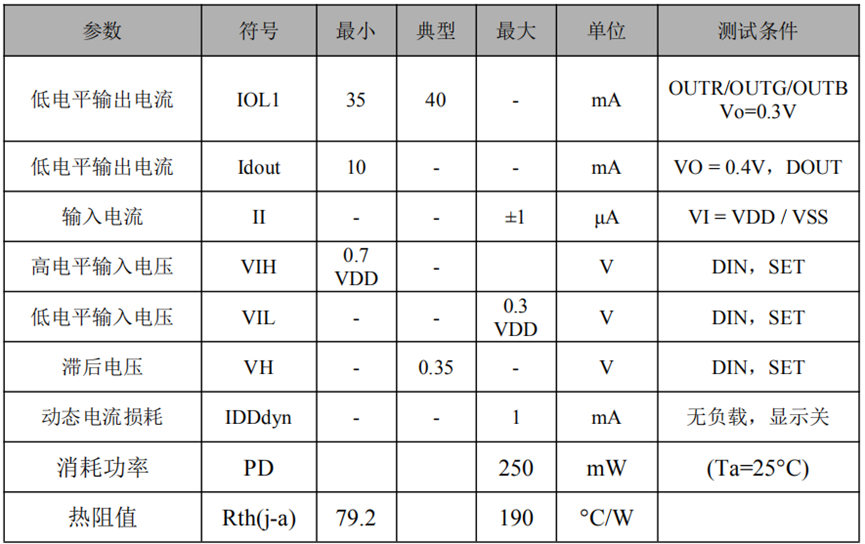

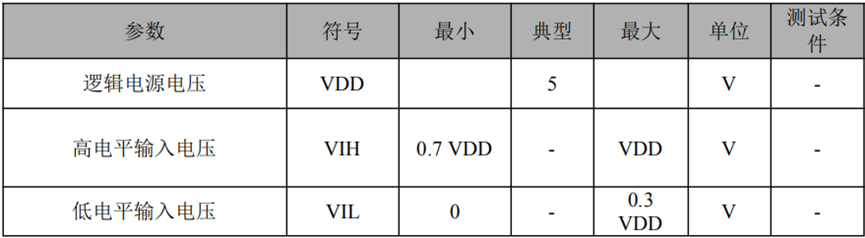

正常工作范围（Ta = -20 ～ +70℃，Vss = 0 V）

电气特性（Ta = -20 ～ +70℃，VDD = 4.5 ～ 5.5 V， Vss = 0 V)

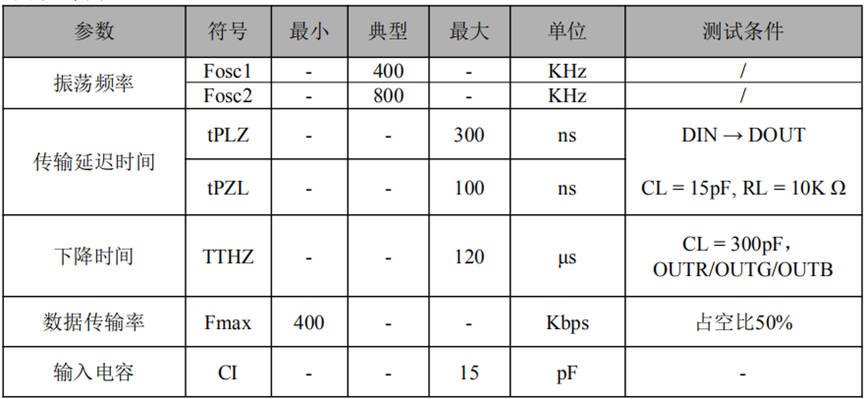

开关特性（Ta = -20 ～ +70℃，VDD = 4.5 ～ 5.5 V）

六、功能描叙：

        芯片采用单线通讯方式，采用归零码的方式发送信号。芯片在上电复位以后，接 受DIN端打来的数据，接受够24bit后，DO端口开始转发数据，供下一个芯片提供输入数 据。在转发之前，DO口一直拉低。此时芯片将不接受新的数据，芯片OUTR、OUTG、OUTB 三个PWM输出口根据接受到的24bit数据，发出相应的不同占空比的信号，该信号周期在4ms。如果DIN端输入信号为RESET信号，芯片将接收到的数据送显示，芯片将在该信号结束后重新接受新的数据，在接受完开始的24bit数据后，通过DO口转发数据，芯片在没有接受到RESET码前，OUTR、OUTG、OUTB管脚原输出保持不变，当接受到10uS以上低电平RESET码后，芯片将刚才接收到的24bit PWM数据脉宽输出到OUTR、OUTG、OUTB引脚上。

        芯片采用自动整形转发技术，使得该芯片的级联个数不受信号传送的限制，仅仅受 限刷屏速度要求。例如我们设计一个1024级联，它的刷屏时间为1024X0.4X2=0.8192ms （芯片的数据延迟时间为0.4us），不会有任何闪烁的现象。

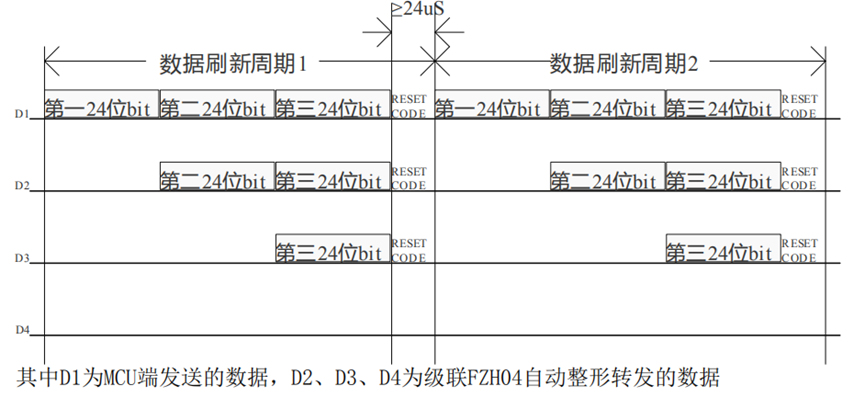

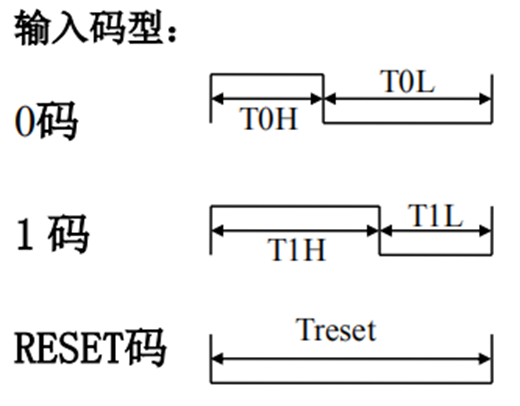

七、时序波形图：

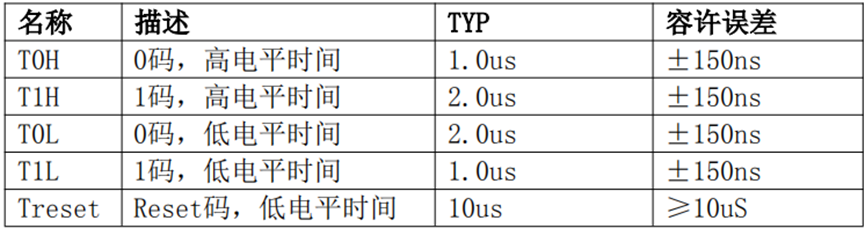

低速模式时间：

注：当为高速模式时，以上时间仅需一半（Reset码时间不变）。

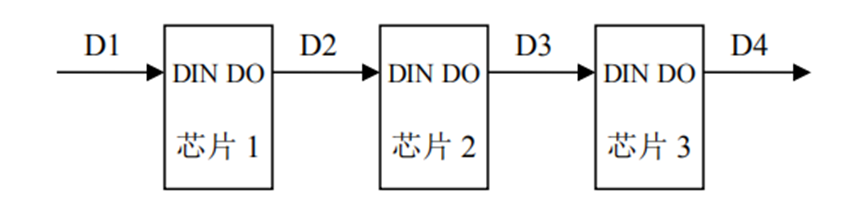

连接方法：

数据传输方法：

24bit的数据结构：

高位先发，按照RGB的顺序发送数据。

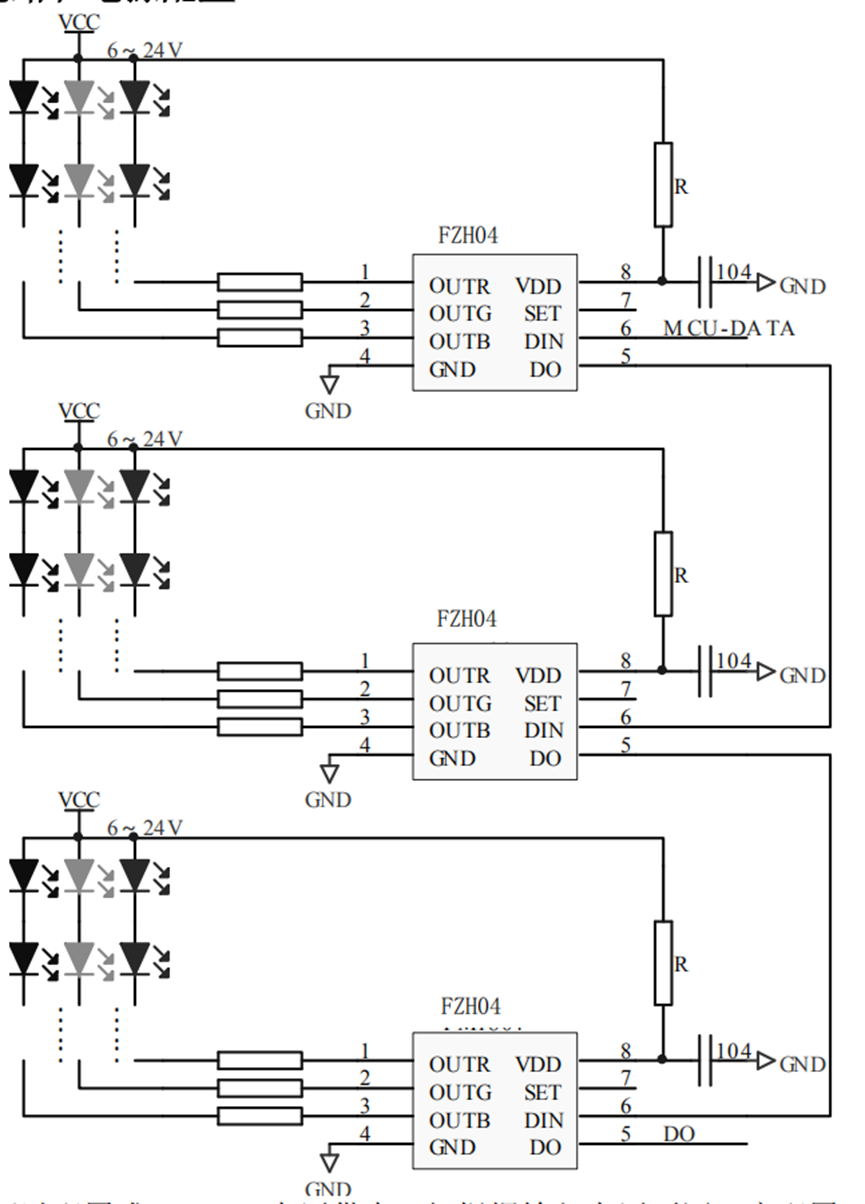

八、应用电路和电源配置：

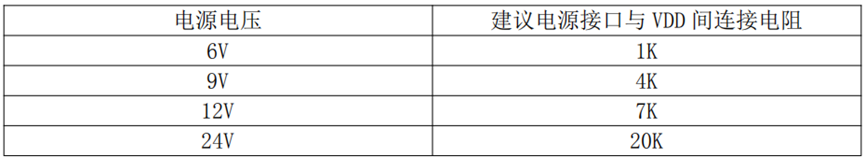

        FZH04 可以配置成 6～24V 电压供电，但根据输入电压不同，应配置不同的电源 电阻，该阻值列表如下：

        在实际应用中，VDD 电压恒定在 5V 左右，SET 端接高时，应连接在 VDD，禁止 接外部电源 VCC，防止芯片击穿。

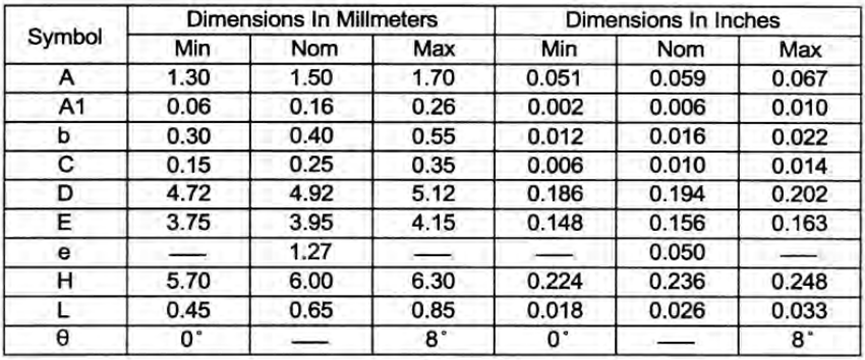

九、IC 封装示意图：

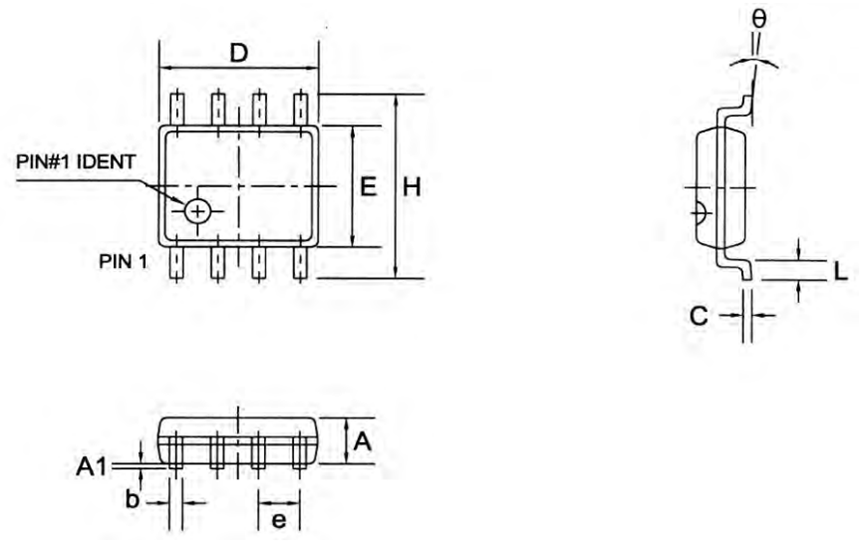

Sop8:
