烟草包装线上的一次“协议握手”：网关如何打通EtherCAT与Modbus RTU

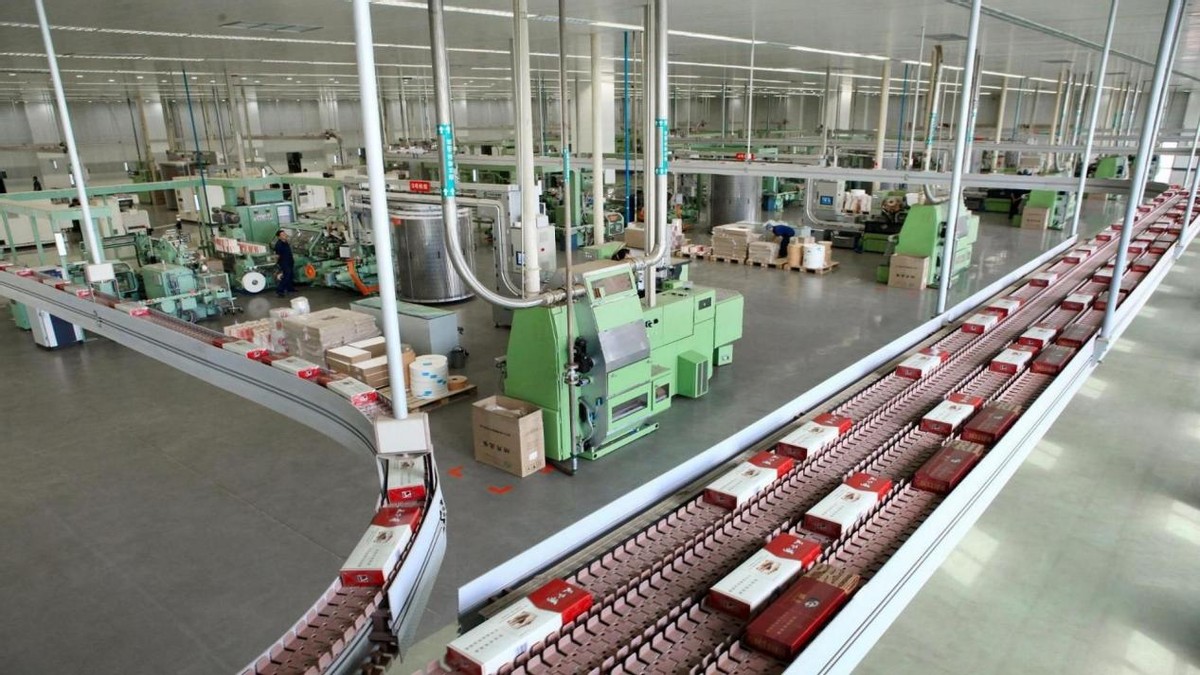

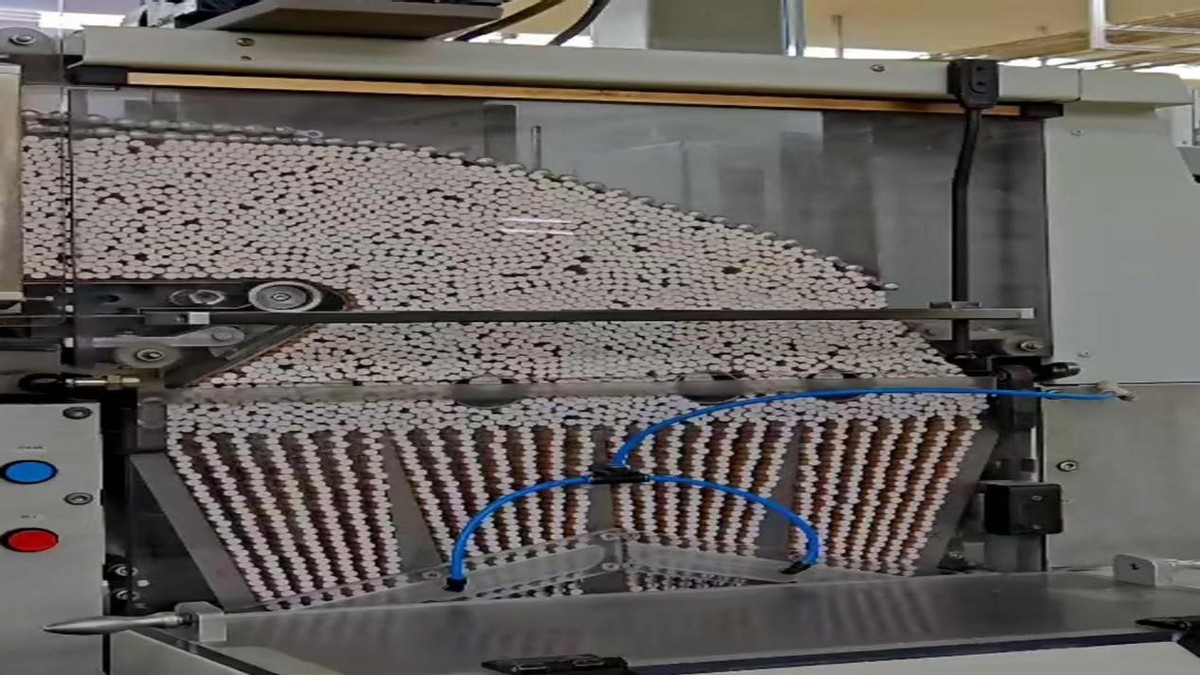

去年在某卷烟厂的包装车间，一台倍福CX5140控制器与威纶通HMI之间出现了“对话障碍”——PLC走的是高速EtherCAT协议，而操作屏只认传统的Modbus RTU。现场工程师曾尝试修改程序、调整串口参数，通讯指示灯始终不亮。

问题的核心很简单：协议不同频。倍福EtherCAT周期可达微秒级，威纶通HMI则依赖RS485串口以毫秒级响应。直接连接，就像USB插头硬怼网口。

解决方案是引入疆鸿智能JH-ECT002协议转换网关。这款网关以EtherCAT从站身份接入倍福系统，同时通过RS485口与威纶通HMI建立Modbus RTU链路。配置时，工程师在网关网页端将PLC内的变量地址（如包装速度、烟包计数）映射到Modbus寄存器区，HMI直接读取这些寄存器即可。整个过程无需改动PLC主程序，也不需要HMI更换通讯协议。

网关设备技术参数
带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。
支持的最大PDO长度，inputs和outputs各为256字节。Input和output的方向是主站方向，inpu是主站输入，output是主站输出。
网关的Modbus RTU接口可通过拨码选择做为主站或从站，两种工作方式二选一工作;
可通过拨码选择RS485接口或RS232接口，两种接口二选一工作。
波特率支持：2400、4800、9600、19.2K、38.4K等。
字符格式及校验位：8位无校验+1停止位、8位+偶校验+1停止位、8位+奇校验+1停止位、8位无校验+2停止位。
支持01H、02H、03H、04H、05H、06H、0FH、10H号功能。
最大能带32个Modbus从站。

威纶通HMI在此项目中采用的是MT8071iP型号，其技术参数如下：

- 显示：7寸1024×600 IPS LCD，LED背光

- 通讯接口：Com1 RS485 2W/4W，支持Modbus RTU主/从

- 隔离保护：电源隔离，Com口±15kV ESD

- 工作温度：0~50℃，适应车间环境

- 编程软件：EasyBuilder Pro，支持变量导入与在线模拟

部署后，网关每50ms轮询一次PLC数据，实时映射到HMI的寄存器区。威纶通屏上的启动、停止按钮响应无延迟，包装速度曲线刷新流畅。关键在于JH-ECT002承担了“协议翻译”与“时序缓冲”双重角色——既消除了电气不匹配，又隔离了EtherCAT的高速抖动对串口通讯的干扰。

总结：在工业现场，协议异构是常态。JH-ECT002这样的专用网关，不是简单的“转接头”，而是一个完整的协议栈桥接器。它让倍福的高速运动控制与威纶通的人机交互各司其职，互不妥协。选对网关，比修改底层代码更高效、更可靠。
