一块开发板搞定步进、伺服、直流三种电机？TMC9660-STP三合一驱动方案！



当你手边同时有步进电机、无刷电机和直流电机需要评估时，是不是总得翻出三套不同的驱动板？接线、供电、调试来回折腾，光是整理线缆就够让人头大。有没有一个平台能把这些需求合而为一？

今天要聊的TMC9660-STP-EVKIT，正是Trinamic 针对这种“多电机混搭”场景推出的一套评估方案。它围绕一颗高度集成的单芯片电机控制器与栅极驱动器IC——TMC9660搭建，既能驱动两相双极步进电机，也能驱动三相PMSM/BLDC 电机，甚至普通直流电机也能一并支持。

一全套开发环境

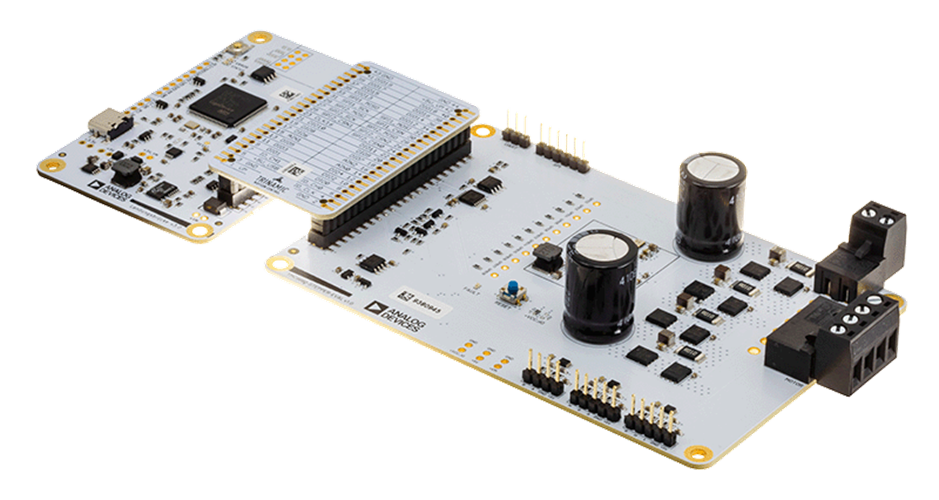

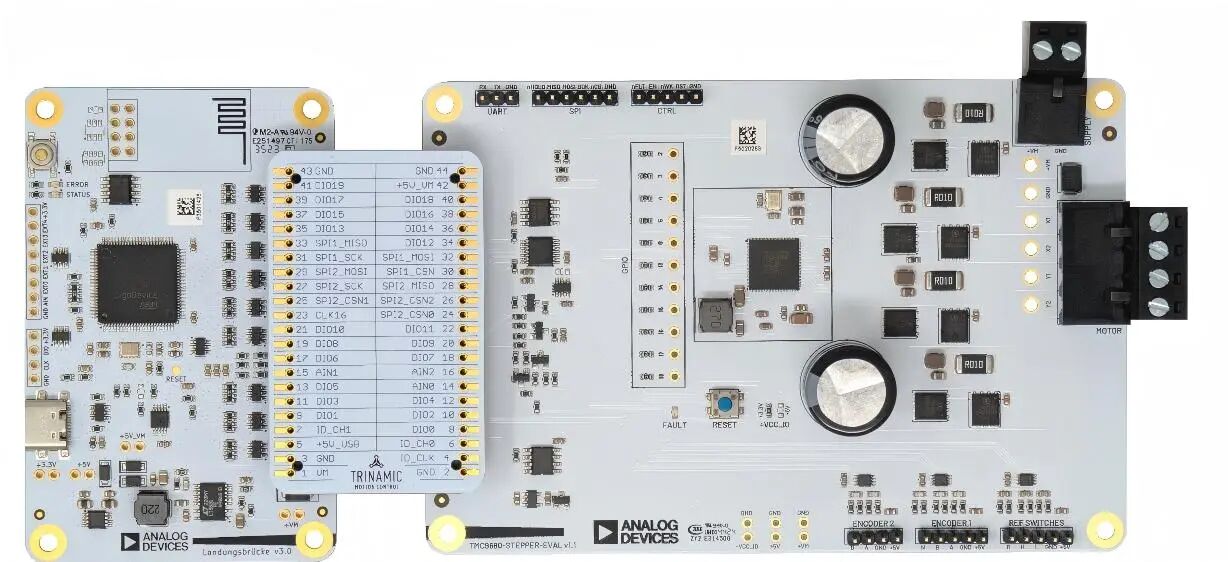

为了实现从PC 端到电机端的完整控制链路，套件采用了 “核心板 + 转接板 + 接口板” 的分离式架构：

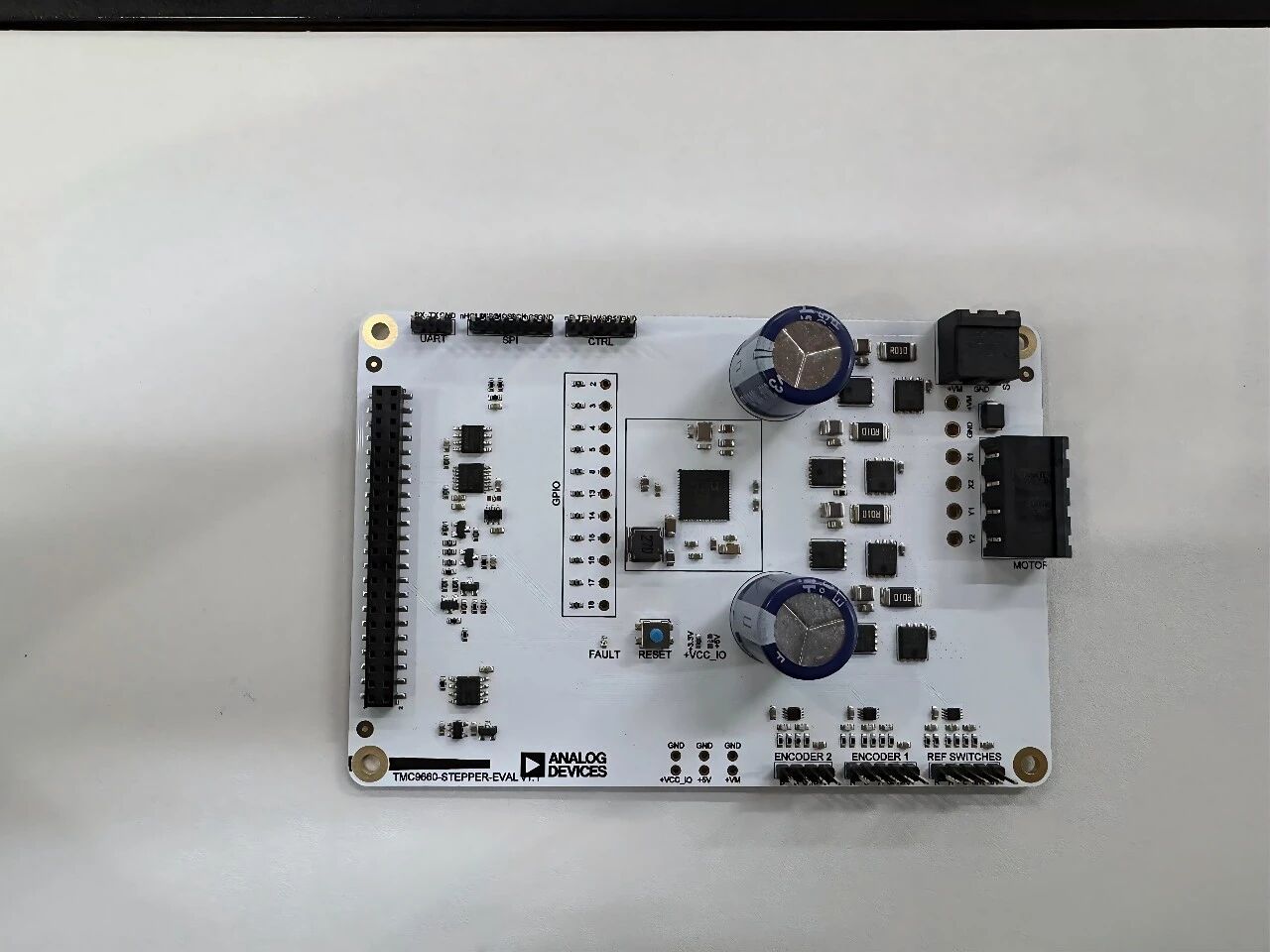

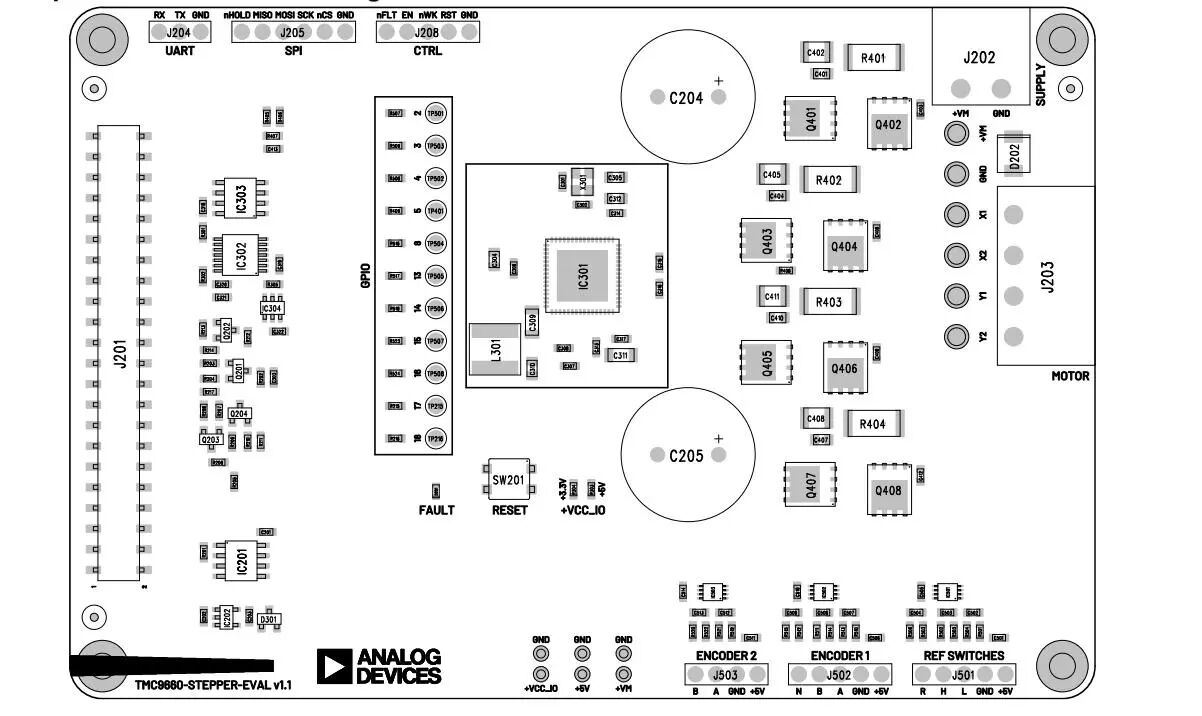

核心板：TMC9660-STP-EVAL，负责功率输出与电机算法运算。

桥接板：Eselsbruecke，负责物理针脚的转接与堆叠。

接口板：Landungsbruecke，负责 PC 端 USB 通信与固件烧录。


01为什么说它是真正的 "三合一"？

TMC9660-STP-EVKIT 的核心是 TMC9660 这款高度集成的单片电机控制器和栅极驱动器 IC，它不是简单的 "多板拼接"，而是从芯片控制器和功率驱动层面原生支持三种电机拓扑：

两相双极步进电机：支持全步到微步细分驱动，适配绝大多数工业步进应用

伺服类电机：硬件实现磁场定向控制(FOC)，支持三相 PMSM/BLDC 电机的高精度位置、速度、扭矩控制

有刷直流电机：支持单通道H 桥驱动，实现速度和扭矩闭环控制

这种原生支持意味着你不需要更换任何硬件，只需要在软件中切换电机类型和参数，就能快速评估不同电机在你的产品中的表现。



02TMC9660 芯片：把控制算法“硬化”



TMC9660 有意思的地方在于，它把磁场定向控制（FOC） 直接做进了硬件里。位置环、速度环、扭矩环也都是硬件实现的控制器，不需要在主控 MCU 上跑复杂的控制算法。

通信方面保留了 SPI 和 UART 两种接口，可以很方便地与外部主控连接。无论你是用 STM32、ESP32 还是树莓派，只要发几条指令就能让电机转起来。

小提示：套件默认搭配 TMCL-IDE 软件使用，内置的 Wizard Pool 向导工具能引导你完成电机参数配置、PI 控制器整定等步骤，初次接触也能快速上手。



03核心优势/规格参数



TMC9660-STP-EVKIT 的核心是 TMC9660 这款高度集成的单片电机控制器和栅极驱动器 IC，专为工业级电机驱动应用设计，具备以下关键特性：

性能参数	具体规格
支持电机类型	两相双极步进电机、三相 PMSM/BLDC 电机、直流电机
线圈电流	最高 5A RMS
电源电压范围	8V~70V DC 单电源供电
控制算法	硬件实现磁场定向控制 (FOC)
控制器	硬件集成位置、速度、扭矩控制器
通信接口	SPI、UART 双接口，可与主控制器通信
位置反馈	支持 ABN 编码器、参考开关

特别值得一提的是，硬件级的FOC 和控制器实现，能够有效降低主控制器的运算负担，同时提供更稳定、更快速的电机控制响应，这对于对实时性要求较高的工业应用来说非常重要。



04适合哪些应用场景？

TMC9660-STP 评估板在以下领域有比较自然的契合度：

凭借宽电压范围、多电机支持和高性能控制能力，TMC9660-STP-EVKIT 适用于以下领域：

工业自动化：传送带、机械手、精密定位平台、自动上下料设备

机器人技术：服务机器人、AGV/AMR 小车、机械臂关节、协作机器人

医疗设备：精密医疗仪器、康复设备、实验室自动化设备

办公设备：打印机、扫描仪、自动装订机、复印机

智能家居：电动窗帘、智能门锁、扫地机器人、电动晾衣架
