小容量 Flash 与 eMMC 持续减产缺货，采购与技术如何用 SD NAND 做安全选型替代





一、供需失衡：小容量存储市场的“结构性危机”

2026年4月，存储行业迎来了一则重磅消息：铠侠向客户发出正式通知，宣布将停止供应部分NAND Flash产品，涵盖15/24/32纳米制程，以及BiCS FLASH第3代产品。

这并非孤例。近年来，随着存储芯片制程工艺持续向更先进节点演进，主流原厂纷纷将产能转向大容量、高利润的3D NAND和UFS/eMMC高端产品。曾经占据市场主流的小容量SLC NAND、MLC NAND以及低容量eMMC，正被加速边缘化。

业内人士指出，此次停产品项虽然对一般消费市场冲击相对有限，但部分工业级与特殊应用客户，后续恐须提前备货并加快替代方案验证。更值得警惕的是，在供给持续收缩的背景下，eMMC合约价自2025年第四季起开始上涨，平均涨幅于2026年第一季达150%，预期2026年价格仍将续扬。

对于广大中小型嵌入式开发者、工业设备制造商而言，这意味着一场“采购难、交期长、价格贵”的供应链危机正在发酵。

二、痛点剖析：为什么你的项目被“卡脖子”

2.1 供给端：原厂加速退出

小容量NAND和eMMC市场正在经历“供给侧改革”。铠侠的EOL通知明确指出，最后下单期限为2026年9月30日前，最后出货期限则延至2028年12月31日前。但这看似充裕的过渡期，掩盖不了“供应量有限”的现实——原厂保留接受或拒绝订单的权利。

除铠侠外，三星、美光、SK海力士等巨头也在同步缩减低容量产品线，将晶圆产能向高附加值产品倾斜。这意味着，依赖小容量eMMC（4GB/8GB/16GB）和特定制程NAND Flash的客户，面临被“断供”的风险。

2.2 需求端：存量市场的刚性需求

虽然消费电子对大容量存储趋之若鹜，但在广阔的工业物联网领域，小容量存储需求依然坚挺：

• 工业控制：PLC、HMI、数据采集终端，需要2-8GB存储空间存放梯形图程序和参数
• 医疗设备：心电图记录仪、监护仪、便携诊断设备，8GB容量绰绰有余
• 车载电子：T-BOX、行车记录仪，对存储的可靠性和宽温要求远高于对容量的要求
• 通信设备：路由器、基站、5G CPE，需要小容量固件存储和日志空间
• 智能家居：门锁、网关、传感器，128MB-4GB即可满足

这些场景的共同点是：不需要大容量，但不能出任何差错。然而，原厂的“弃卒保车”策略，恰恰让这些存量市场陷入了无米之炊的窘境。

三、替代方案全解析：为什么SD NAND是“最优解”

面对小容量eMMC的缺货与涨价，工程师通常会考虑以下几种替代路线，但各有各的坑：

替代方案	优势	痛点
SPI NAND	成本低、接口简单	需主控实现坏块管理、ECC纠错，开发工作量巨大
并行NOR Flash	可靠性高、支持XIP	容量小（≤512MB）、单价贵、引脚多
TF卡槽+TF卡	可插拔、用户可更换	占板面积大、振动易接触不良、工业级卡贵

SD NAND（贴片式TF卡） 恰好填补了这些方案之间的空白，成为工业级替代的最优解。

SD NAND本质上是一颗将NAND闪存与SD控制器集成于一体的LGA封装芯片。它直接焊接在PCB上，对外提供标准SD接口。这意味着：

开发层面：主控芯片只要有SDIO或SPI接口，就能直接驱动，驱动代码与普通TF卡完全一致。工程师无需关心底层的坏块管理、ECC纠错、磨损均衡——这些全部由芯片内部的控制器自动完成。

生产层面：LGA-8或LGA-16封装支持SMT机器贴片，无需手工焊接，生产效率高，且焊接后没有卡座弹片疲劳和触点氧化的隐患。

应用层面：工业级产品支持-40℃~+85℃宽温工作，SLC/pSLC颗粒擦写寿命高达3-10万次，数据保持力长达10年，并内置掉电保护机制——这在频繁掉电的工业场景中至关重要。

四、选型策略：采购与技术如何协同决策



4.1 采购视角：供应链安全与成本控制

1. 锁定供货稳定品牌：优先选择国产品牌。以米客方德为例，其作为业界较早推出基于SLC架构SD NAND的厂商，拥有完整的供应链管控能力，受国际原厂停产政策影响小。
2. 替代成本测算：虽然SD NAND的单颗价格可能略高于同容量eMMC的采购价，但需计算“总拥有成本”：
   • eMMC：BGA封装对PCB工艺要求高（需4层以上板），焊接良率低（约92-95%），驱动开发周期长
   • SD NAND：LGA封装可在2层板上走线，焊接良率可达99%，驱动即插即用，整体BOM成本和研发投入更低

4.2 技术视角：规格匹配与风险控制

第一步：确认容量需求

SD NAND的主流容量覆盖128MB到64GB。对于4GB eMMC的替代，可以选择米客方德32Gbit SD NAND，替代型号为MKDN032GCL-AD，容量32Gbit（即4GB），可直接替换。

米客方德提供从128MB到64GB的完整容量选择，覆盖了绝大多数工业嵌入式需求。

第二步：确认接口兼容性

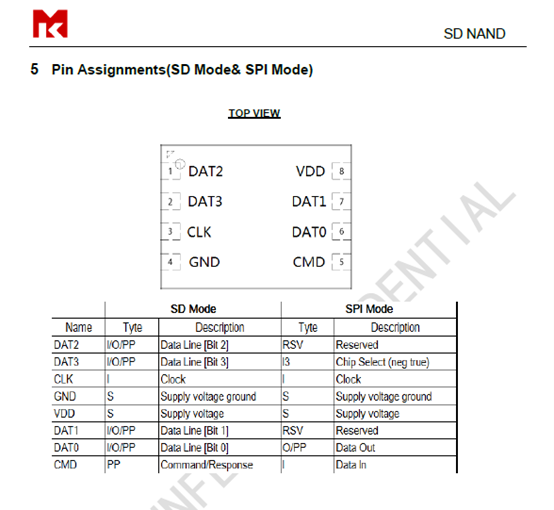

主控芯片是否支持SDIO或SPI接口？如果支持，SD NAND可以直接替换。目前主流的STM32、NXP、TI、瑞萨、ESP32、全志等平台均已验证兼容。

第三步：确认可靠性等级

• 消费级设备：商业级SD NAND（-25℃~85℃）足够
• 工业/车载/户外设备：必须选工业宽温级（-40℃~85℃），米客方德IL系列专为此设计

第四步：评估掉电保护需求

如果设备会频繁断电（如行车记录仪、电池供电设备），必须确认SD NAND支持掉电保护。米客方德SD NAND经过上万次异常断电测试，数据不丢失。

五、实战案例：米客方德SD NAND的替代应用

案例一：某工业PLC厂商应对eMMC停产

该厂商原有产品使用4GB eMMC存储梯形图程序和运行日志，面临原厂EOL通知。选用米客方德MKDN032GCL-AD（32Gbit，4GB）SD NAND进行替代：

• PCB从4层板降为2层板，单板成本降低15%
• 焊接良率从93%提升至98.5%
• 驱动代码复用原有SD卡驱动，1周完成移植
• 产品顺利通过-40℃低温测试

案例二：某车载T-BOX供应商降本增效

该供应商原设计方案使用TF卡槽+工业TF卡，面临两个问题：一是振动导致卡座接触不良的客诉，二是工业TF卡价格波动大。改用米客方德SD NAND直接焊接后：

• 客诉率下降90%
• 物料成本降低20%
• 贴片效率提升（减少卡座贴片工序）

案例三：某智能穿戴设备空间优化

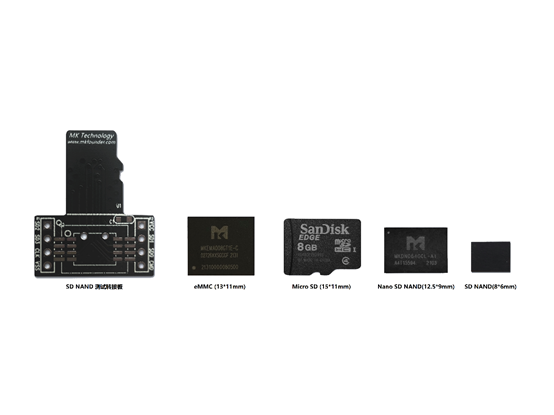

该智能手表原计划用8GB eMMC，但11.5×13mm的封装严重挤占主板空间，导致电池容量受限。改用米客方德6×8mm SD NAND后，节省40%主板面积，电池容量提升至500mAh，续航延长至3天。

六、行动指南：替代迁移四步走

第一步：样品测试（2-4周）
联系米客方德获取SD NAND样品和转接板，用现有主控平台进行驱动适配和功能验证。

第二步：硬件改版（4-6周）
根据米客方德提供的参考设计修改PCB：LGA封装、上拉电阻（10-100kΩ）、CLK串阻（0-120Ω）、VDD电容（0.1μF+10μF）。

第三步：软件移植（1-2周）
复用现有SD卡驱动，调整SPI/SDIO引脚配置。米客方德提供主流MCU的参考代码。

第四步：小批量试产→量产爬坡
建议先做100-500片小批量验证，重点关注贴片良率和高温老化测试。





小容量Flash和eMMC的减产缺货，并非短期波动，而是存储产业向大容量、高性能演进的结构性趋势。对于采购而言，提前布局替代方案是规避供应链风险的必要手段；对于工程师而言，SD NAND凭借其“即贴即用、高可靠、小尺寸”的特性，已成为工业嵌入式场景替代eMMC的最优解。

米客方德作为SD NAND领域的先行者，提供从128MB到64GB的完整产品线，覆盖SLC、pSLC、MLC、TLC全系列闪存类型，商业级和工业宽温级可选。针对4GB eMMC替代需求，推荐型号MKDN032GCL-AD（32Gbit，4GB）。
