矽力杰 SQ28703SYD 2.4MHz 3A 同步降压转换器 规格书

突破便携消费电子三大核心痛点！SQ28703SYD：2.4MHz 高频高集成 + 3A 大电流超快动态响应的五大核心优势

便携消费电子负载突变时动态响应速度不足、终端小型化设计中外围器件尺寸偏大、低功耗待机与大电流稳定输出难以兼顾，作为设备供电的核心组件，电源管理芯片的稳压、稳流、能效控制、安全防护能力直接决定终端产品的稳定性、能效水平与小型化程度。作为矽力杰核心合作代理商，佰祥电子本期为您深度解析 SQ28703SYD 电源管理芯片。

SQ28703SYD 典型应用电路图

一、原生集成：一体化架构设计，适配便携消费电子供电需求

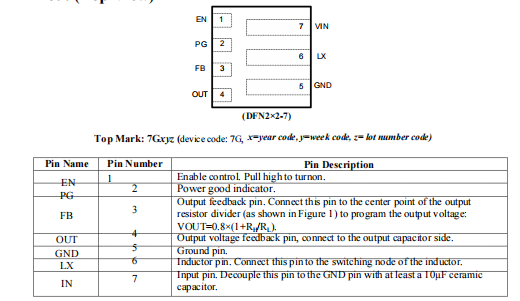

SQ28703SYD 并非简单的控制电路与功率器件的组合拼接，而是立足于便携消费电子全场景需求的一体化原生架构设计。芯片原生集成 31mΩ/23mΩ 低导通电阻主开关与同步整流开关、2.4MHz 固定频率控制模块、瞬时 PWM 控制模块、内部软启动模块、输出自动放电模块、电源良好指示模块、逐周期过流保护模块、打嗝模式短路保护模块。在 DFN2×2-7 紧凑封装内实现了高集成、低成本、高能效、高可靠性的四重平衡，完美适配智能手机、媒体播放器、USB Dongle 的一站式解决方案。

SQ28703SYD 功能框图

二、五大核心技术亮点，破解便携消费电子设计痛点

SQ28703SYD 拥有 2.5V 至 6V 宽输入电压范围，具备 3A 持续输出电流能力，高端 FET 峰值限流可达 4.6A，采用 2.4MHz 固定开关频率，集成低导通电阻同步整流开关、瞬时 PWM 控制、内部软启动、全维度保护机制，支持 100% 占空比输出，采用 DFN2×2-7 超小型化封装。

亮点一：核心精准调控技术

芯片搭载 0.8V±1.5% 高精度反馈参考电压，全温度范围保持稳定的稳压精度，通过 FB 引脚电阻分压即可灵活配置输出电压，采用瞬时 PWM 控制架构，实现超快速负载动态响应，可适配 1mA 至 3A 宽范围负载突变场景，支持 100% 最大占空比工作模式，实现全压差输出，适配低压差供电场景需求。

SQ28703SYD 效率特性曲线

亮点二：全工况高效运行控制

芯片集成 31mΩ 主开关与 23mΩ 同步整流开关，大幅降低大电流工况下的导通损耗，在 3.3V 输入、1.8V 输出工况下峰值效率可达 95% 以上，2.4MHz 高开关频率可搭配 0.47μH 极小尺寸的外围电感与电容，大幅缩减 PCB 占用面积，23μA 低静态电流设计，优化轻载工况下的能效表现，兼顾全负载区间的转换效率。

亮点三：输出性能优化功能

芯片内置内部软启动机制，典型软启动时间 0.8ms，可有效限制启动浪涌电流，避免供电冲击损坏终端器件，内置输出自动放电功能，关断时可快速泄放输出电压，保障下游器件供电安全，2.4MHz 高频工作模式实现了极低的输出电压纹波，3A 满载工况下输出纹波可控制在 20mV 以内，适配便携设备精密供电需求。

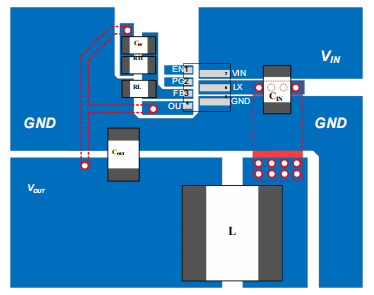

SQ28703SYD 推荐 PCB 布局图

亮点四：超低启动与静态功耗

芯片输入欠压锁定下降阈值为 2.2V，低电压即可稳定启动，适配锂电池等低压供电场景，关断模式下静态电流典型值仅 0.1μA，极大降低设备待机功耗，延长便携设备续航时间，EN 引脚具备 1.0V 高电平与 0.4V 低电平精准启停阈值，内置 400kΩ 下拉电阻，完美适配便携设备低功耗控制需求。

亮点五：全维度硬件安全保护

芯片支持逐周期峰值电流限制与谷值限流双重防护，高端 FET 峰值限流典型值 4.6A，有效规避过流损坏风险，搭载打嗝模式输出短路保护机制，输出短路时可快速触发保护并自动重试，避免器件热损坏，内置 150℃过温关断保护且配备 20℃迟滞自动恢复功能，同时集成输出过压保护机制，输出电压超 3% 额定值时立即关断开关管，全方位保障便携设备供电系统安全。

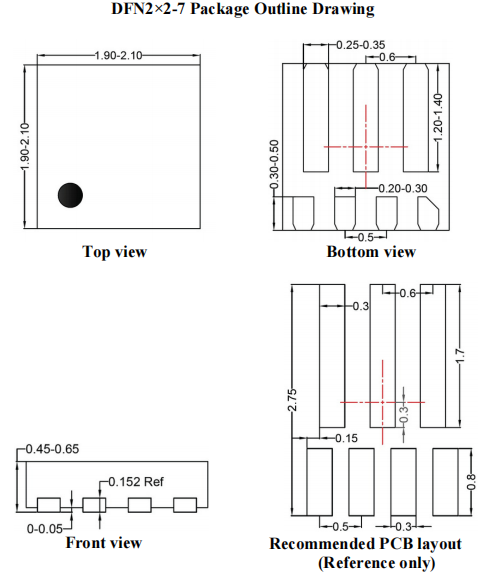

SQ28703SYD 封装外形尺寸图

三、产品核心价值与定位

总体而言，SQ28703SYD 绝非一款简单的 “电源管理芯片”，而是矽力杰针对便携消费电子供电场景，在高集成、低成本、高能效、高可靠性、小型化五大核心需求上做出的精准工程取舍，充分体现了矽力杰在电源管理芯片领域的深厚技术底蕴。该芯片适用于智能手机、媒体播放器、USB Dongle、机顶盒场景。作为矽力杰的核心合作代理商，佰祥电子不仅提供原装正品的 SQ28703SYD 全系列芯片，更将持续结合客户的实际产品应用场景，提供从器件选型、原理图评审、PCB Layout 指导到系统级 Debug 的全方位技术支持，助力您的便携智能终端、消费电子设备在智能硬件领域实现更高效、更可靠的落地。随着消费电子向超小型化、低功耗、快响应方向持续发展，高集成小封装同步降压转换器成为便携设备供电设计的核心刚需，SQ28703SYD 凭借超小封装、高频高集成、超快动态响应与低静态功耗特性，成为 3A 级便携设备降压供电选型的优选方案。
