Profinet 转 EtherNet/IP 在工业自动化化工配料中的应用方案

一、案例背景

在工业自动化与工业物联网深度融合的背景下，化工行业对生产精准度、稳定性与数据互通的要求持续提升。某大型精细化工企业配料车间承担核心原料配比输送任务，其控制精度直接影响最终产品质量与生产安全。

该车间控制系统以西门子 S7-1500 PLC为核心主站，负责配方管理与逻辑控制；现场配置 3 台AB PowerFlex 755 变频计量泵，完成化工原料的精准输送。核心矛盾在于设备总线协议不兼容：西门子 PLC 采用 PROFINET 协议，AB 变频器则基于 EtherNet/IP 协议，二者无法直接通信。

此前通过自定义 TCP、第三方软件桥接等方式尝试通信，均出现高延迟、高丢包问题，配料精度仅达 ±3%，远低于工艺 ±0.5% 的标准，且系统频繁故障，无法满足 7×24 小时连续生产需求，成为工业自动化升级与工业物联网数据打通的关键瓶颈。

为破解协议壁垒，项目选用塔讯 TX181-RE-RE-PNS/EIM 协议转换网关作为通信中枢。该工业网关集成智能网关、物联网网关、数据采集器功能，实现 PROFINET 与 EtherNet/IP 的双向透明转换。改造后系统完成 PID 闭环调节，配料精度稳定达 ±0.5%，已连续运行 7200 小时，实现通信零丢包。

二、功能简介

塔讯 TX181-RE-RE-PNS/EIM 是专为工业异构网络设计的协议转换网关，聚焦解决不同品牌工业设备的通信兼容问题，是工业自动化与工业物联网场景的核心连接设备。

多协议双向转换：支持 PROFINET 、EtherNet/IP 等协议，本项目中一侧为 PROFINET 从站对接西门子 PLC，另一侧为 EtherNet/IP 主站扫描 3 台 AB 变频器，实现毫秒级数据透明转发，无需修改原程序，即插即用。

高性能数据采集：内置数据采集器模块，可同步采集流量、转速、电流、报警状态等全维度参数，数据吞吐达 2048 字节，采集延迟≤5ms，满足化工配料高精度、高实时性控制需求，同时支持断线缓存与数据校验。

工业级可靠性：采用 - 40℃~85℃宽温设计，具备 15KV ESD、3KV 电气隔离及强电磁干扰抑制能力，适配化工厂粉尘、潮湿环境；支持冗余供电、断线重连，保障 7×24 小时不间断运行。

便捷运维与扩展：网页端可视化配置，无需专业编程即可完成参数设置与数据映射，内置诊断功能便于实时监控；支持工业物联网数据上传，可对接 SCADA、MES 系统，助力企业数字化管理。

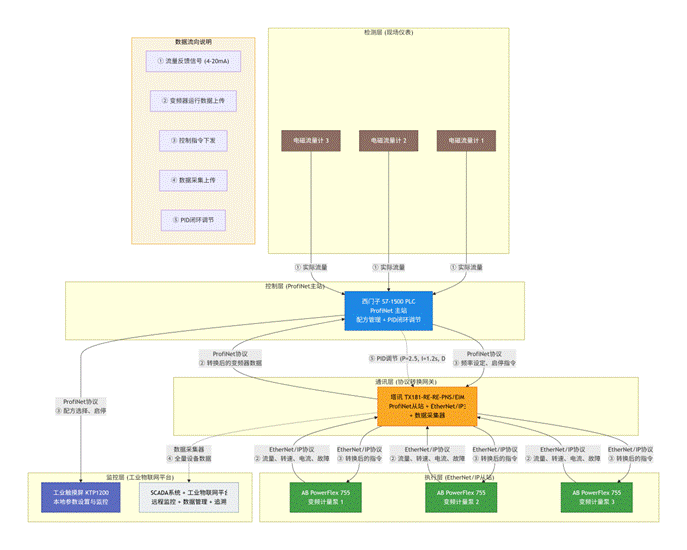

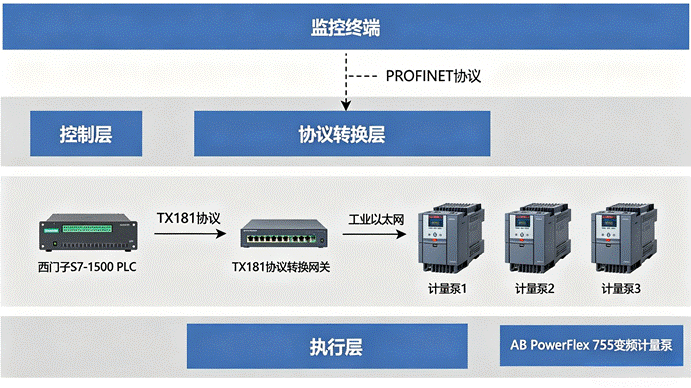

三、系统结构拓扑图

四、解决方案

针对协议不兼容、精度不足、稳定性差等核心痛点，制定 “协议转换 + 闭环控制 + 物联网赋能” 一体化方案，以 TX181 网关为核心，构建精准、稳定、智能化的配料控制系统。

（一）核心思路

以 TX181协议转换网关打破 PROFINET 与 EtherNet/IP 的总线协议壁垒，实现西门子 PLC 与 AB 变频器的稳定互通；在此基础上搭建 PID 闭环系统，精准调节配料流量；同时发挥网关数据采集器与物联网网关功能，打通设备与管理层的数据链路，支撑工业自动化与工业物联网双重需求。

（二）方案组成

硬件配置

控制核心：西门子 S7-1500 PLC，配备 PROFINET 模块、模拟量 / 数字量 I/O 模块。

协议转换：塔讯 TX181-RE-RE-PNS/EIM工业网关。

执行设备：3 台 AB PowerFlex 755 变频计量泵，支持 EtherNet/IP 通信。

配套设备：高精度电磁流量计、工业级交换机、工业触摸屏（KTP1200）。

软件控制逻辑

配方管理：PLC 内置多套配方参数，操作人员通过触摸屏选择，系统自动读取目标流量与配比。

数据交互：TX181 网关采集变频器流量、转速等反馈数据，转换为 PROFINET 协议上传至 PLC；同时将 PLC 的启停、频率设定指令转换为 EtherNet/IP 协议下发至变频器。

PID 闭环调节：PLC 对比流量计实际流量与配方设定值，通过 PID 算法动态调整变频器频率，控制精度稳定在 ±0.5%。

安全保护：设置过流、通信中断、流量异常等保护逻辑，故障时停机报警，保障生产安全。

物联网数据上传：网关将采集的设备数据标准化处理后，上传至工厂工业物联网平台，实现远程监控与追溯。

（三）方案优势

彻底解决总线协议壁垒，兼容异构设备，无需改造原有程序，部署便捷。

闭环控制精准，配料精度从 ±3% 提升至 ±0.5%，大幅降低原料浪费。

工业级设计保障系统稳定，连续运行 7200 小时零丢包，满足化工生产要求。

集成数据采集器与物联网网关功能，实现设备数据全采集与上传，助力企业数字化升级。

可视化配置与诊断功能，降低运维难度，减少维护成本。

五、实施配置过程

（一）前期准备

现场勘查：确认设备布局、网络环境与电源条件，制定布线与安装方案。

设备与软件准备：完成 PLC、网关、变频器等硬件选型，安装 TIA Portal、网关配置工具，完成授权与环境调试。

（二）硬件安装与布线

设备固定：将 PLC、网关、变频器、交换机等安装于控制柜，保证牢固与散热。

网络连接：PLC PROFINET 口↔网关 PROFINET 口；网关 EtherNet/IP 口↔AB 变频器；触摸屏、SCADA↔PLC 网络；全部采用工业级屏蔽网线，工业交换机组网。

接线调试：完成动力线、信号线接线，核对线序与接地，确保线路正确。

（三）网关核心配置

网络参数：设置网关 PROFINET 侧 IP（192.168.0.10）、EtherNet/IP 侧 IP（192.168.1.10），与对应设备同网段。

协议模式：PROFINET 设为从站模式，EtherNet/IP 设为主站模式，扫描 3 台变频器。

数据映射：输入数据（变频器→PLC）：流量、转速、故障代码等映射至 PLC 输入区；输出数据（PLC→变频器）：频率设定、启停指令映射至变频器控制区。

参数优化：设置数据刷新周期 10ms、断线重连 500ms，启用数据校验与缓存，保障通信稳定。

（四）PLC 程序开发

硬件组态：在 TIA Portal 中导入 TX181 网关 GSD 文件，配置 I/O 数据区，与网关映射参数一致。

程序编写：搭建配方数据块，编写 PID 控制块（P=2.5、I=1.2s、D=0.3s）、数据采集处理程序及故障报警程序。

下载调试：将程序下载至 PLC，进行联调优化，确保控制精准与逻辑可靠。

（五）变频器配置

在 Studio 5000 中设置变频器 IP（192.168.1.20/21/22），启用 EtherNet/IP 通信；设置控制模式为远程通信、频率源为通信给定、反馈源为流量计模拟量；配置过流、过载等保护参数。

（六）系统联调与试运行

单体调试：分别测试 PLC、网关、变频器、流量计的单体功能，确保正常。

联动调试：开展空载、带载测试，优化 PID 参数，验证配料精度达标。

故障模拟：模拟通信中断、流量异常等场景，测试保护逻辑与报警效果。

试运行：连续 72 小时试运行，监控系统状态，确认稳定后正式投产。

六、项目痛点、应用效果及前后对比

（一）核心痛点

协议壁垒：PROFINET 与 EtherNet/IP 不兼容，异构设备无法协同控制。

精度不足：通信问题导致配料精度仅 ±3%，产品质量波动大。

稳定性差：频繁丢包、故障停机，无法满足化工连续生产要求。

数据孤岛：设备数据难以采集上传，制约工业物联网建设。

运维复杂：自定义通信编程难度大，故障排查耗时久。

（二）应用效果

通信稳定：依托塔讯工业网关，系统连续运行 7200 小时零丢包、零故障。

精度提升：配料精度稳定在 ±0.5%，产品合格率从 85% 升至 99.5%。

效率与效益：生产效率提升 20%，原料利用率提高 5%，年节约成本约 80 万元。

数据贯通：网关作为数据采集器与物联网网关，实现设备数据全采集上传，支撑工业物联网平台管理。

运维优化：故障排查时间从 4 小时缩短至 15 分钟，运维成本降低 60%。

（三）实施前后对比

对比项目	实施前	实施后	提升效果
协议兼容性	协议不兼容，无法通信	网关实现协议双向转换	打破总线壁垒，通信畅通
配料精度	±3%	±0.5%	精度提升 6 倍，达标要求
通信稳定性	月故障≥5 次，丢包严重	7200 小时零丢包、零故障	稳定性提升 99%
产品合格率	85%	99.5%	提升 14.5%
数据采集	数据孤岛，无法上传	全采集、上传至物联网平台	打通工业自动化与物联网数据链路
运维效率	编程复杂，排查难	可视化配置，快速诊断	运维成本降 60%

七、总结

本项目通过塔讯 TX181-RE-RE-PNS/EIM协议转换网关，成功解决了西门子 PLC 与 AB 变频器的总线协议兼容难题，构建了涵盖工业自动化精准控制、工业物联网数据采集的一体化配料系统，为化工行业异构设备融合与数字化升级提供了典型范本。

作为核心工业网关、智能网关与物联网网关，网关不仅实现了不同协议设备的无缝连接，更以数据采集器能力支撑了 PID 闭环控制与物联网数据上传，使配料精度、系统稳定性与数据利用效率实现多重突破。

实践证明，协议转换网关是破解工业总线协议壁垒、推动工业自动化与工业物联网深度融合的核心设备。未来，随着工业数字化进程加速，此类工业网关将在更多工业场景中发挥关键作用，助力企业打破信息孤岛，实现高质量发展。
