两节锂电池充电管理芯片，IC选型+PCB+电路图BOM表+保护电路

一、两节锂电池充电和充放电保护芯片

技术概述

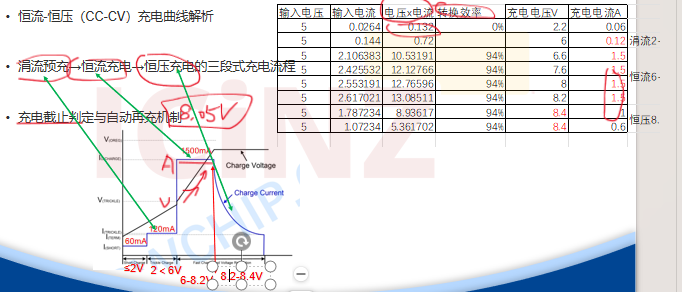

充电管理的基本原理

充电管理芯片分类与选型

PW4584A芯片介绍 （ USB 5V升压型， 8.4V0.5A～1A 充电管理）  +PCB设计要点  +参考PCB+电路图+BOM表

PW4253  芯片介绍  （ USB 5V升压型， 8.4V1.1A ～2A 充电管理） +PCB设计要点 +参考PCB+电路图+BOM表

PW4000  芯片介绍  （ 5V-20V升降压型,  8.4V1A ～2.4A 充电管理） +PCB设计要点 +参考PCB+电路图+ BOM表

PW4084  芯片介绍  （ 10V-15V降压型， 8.4V1A ～2A 充电管理）   +PCB设计要点 +参考PCB+电路图+ BOM表

PW4203  芯片介绍  （ 10V-15V降压型， 8.4V1A ～2A 充电管理）

PW4242  芯片介绍  （ 10V-24V降压型， 8.4V1A ～2A 充电管理）

充放电保护的基本逻辑          +充电电路和保护电路的关系图解

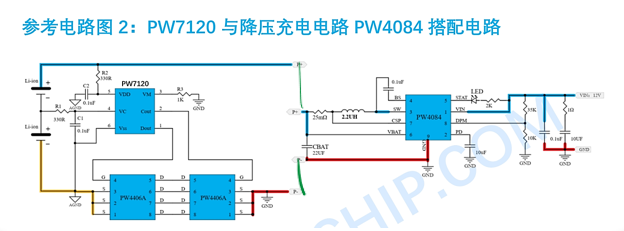

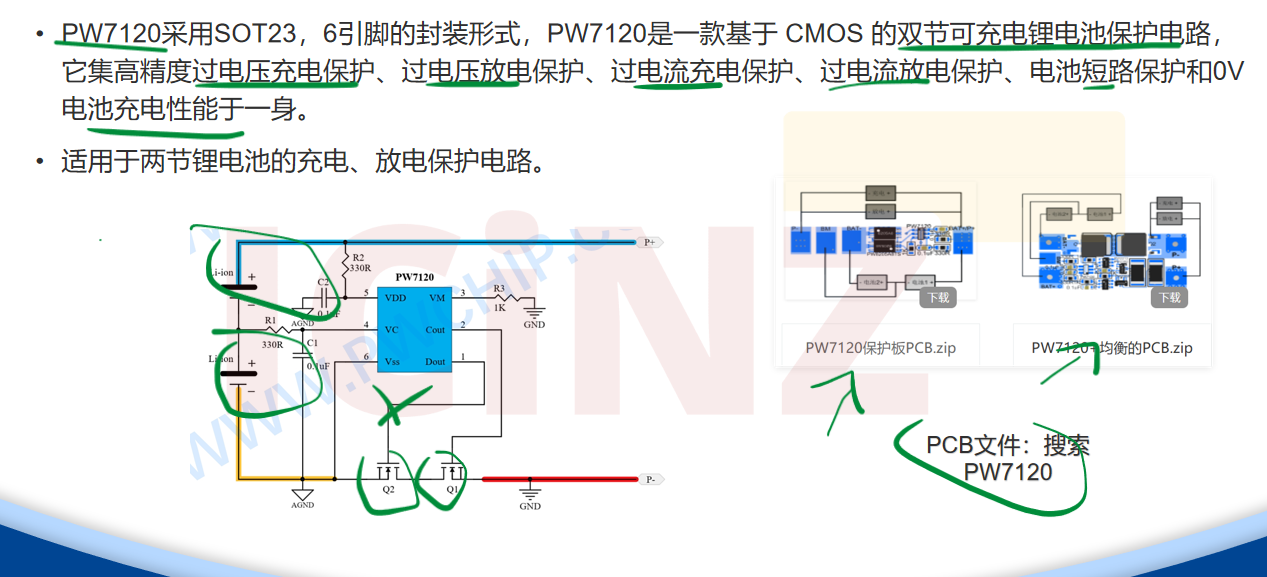

充放电保护电路芯片选型    （PW7120两节锂电池保护板芯片）

充电+保护综合解决方案

二、技术概述

三、充电管锂的基本原理

四、充电管理芯片分类与选型

1，开关升压型（Boost）充电芯片

（1）适用场景：5V USB输入升压至8.4V0.5A-1A充电

代表产品：PW4253（效率95%）、PW4584A (效率90%)

PW4253关键技术：同步整流效率（可达95%）

（2）适用场景：5V USB输入升压至8.4V1A-2A充电

代表产品：PW4253

2、开关降压型（Buck）充电芯片

（1）输入电压高于电池电压（12V-15V输入）8.4V 1A-2A充电

代表产品：PW4084，PW4203    （PW4084性价比高）

（2）输入电压高于电池电压（12V-24V输入） 8.4V1A-2A充电

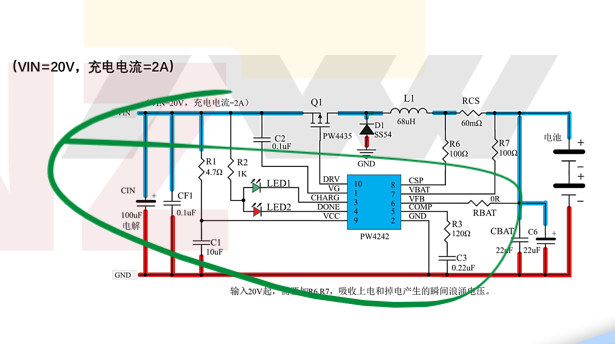

代表产品：PW4242

3、升降压型（Buck-Boost）充电芯片

适用场景：5V-20V宽输入电压，自动升降压，8.4V 2.4A充电 代表产品：PW4000

代表产品：PW4000

快充协议支持：PD/QC协议自适应协商（需搭配PW6606芯片）

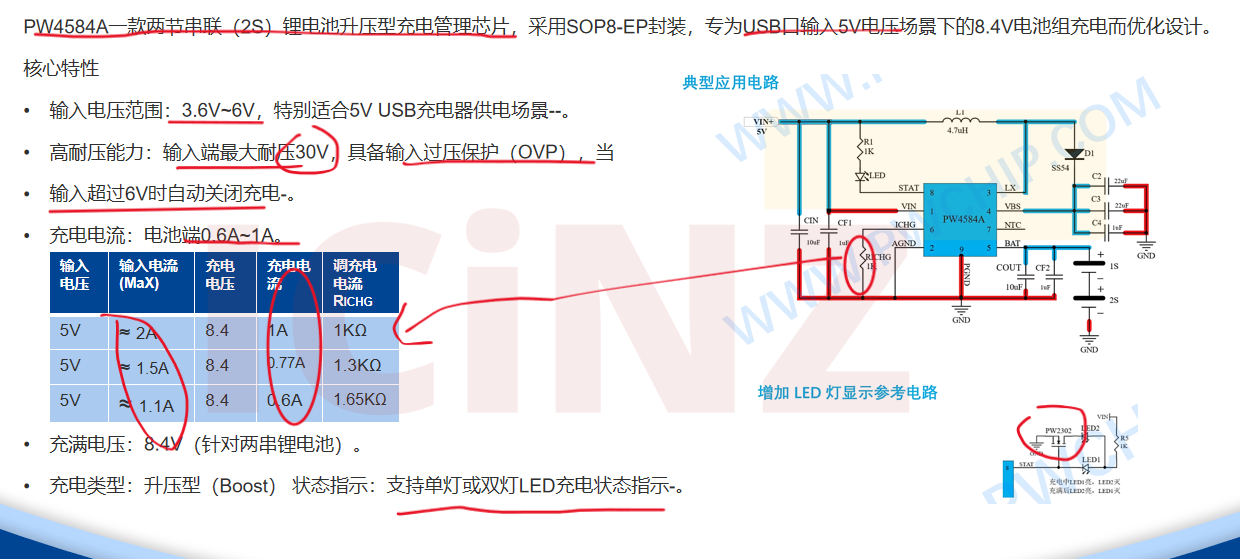

五、PW4584A锂电池充电管理芯片介绍

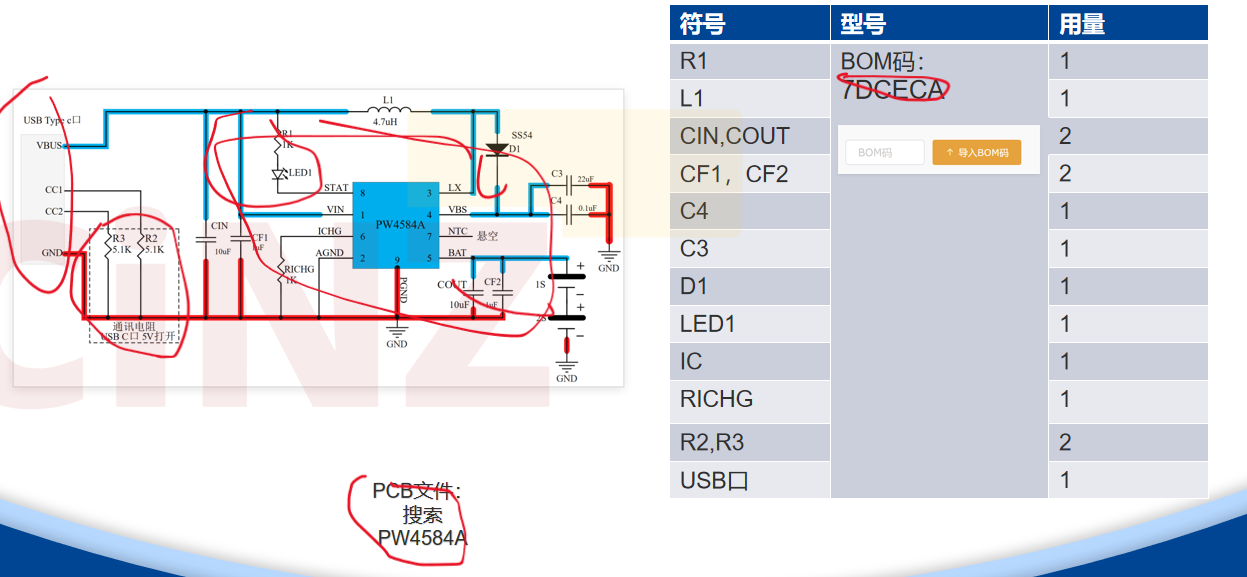

1、PW4584A参考BOM

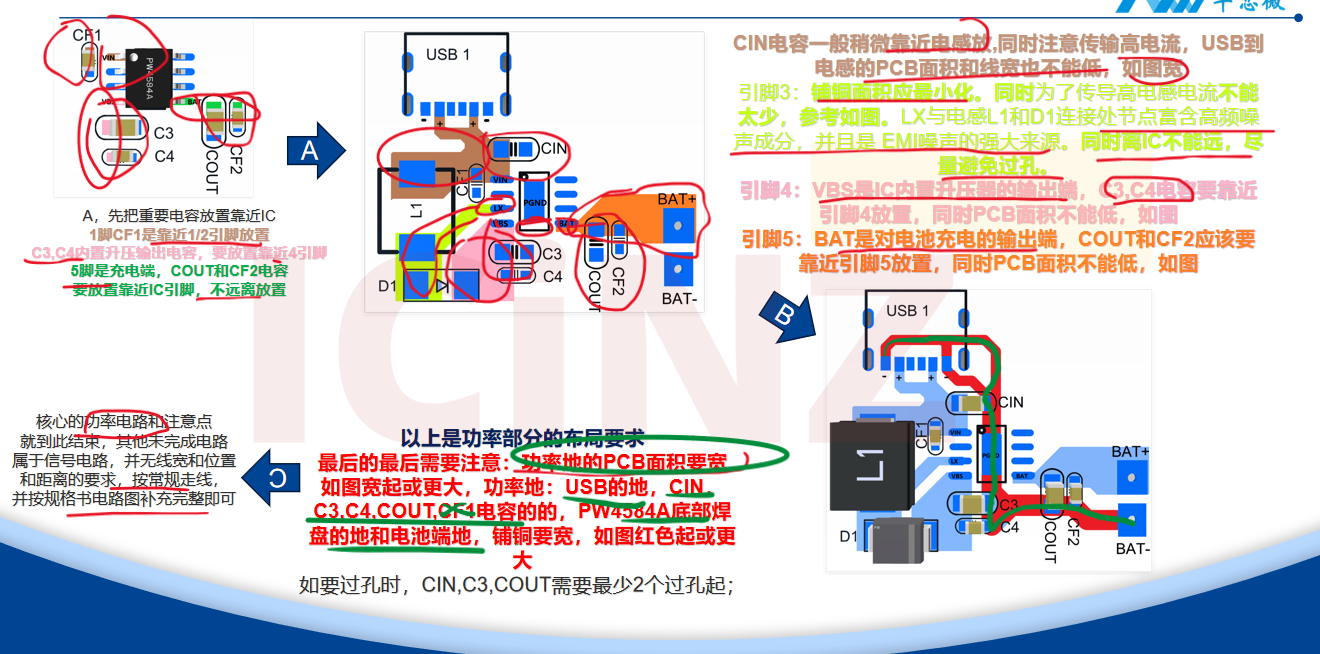

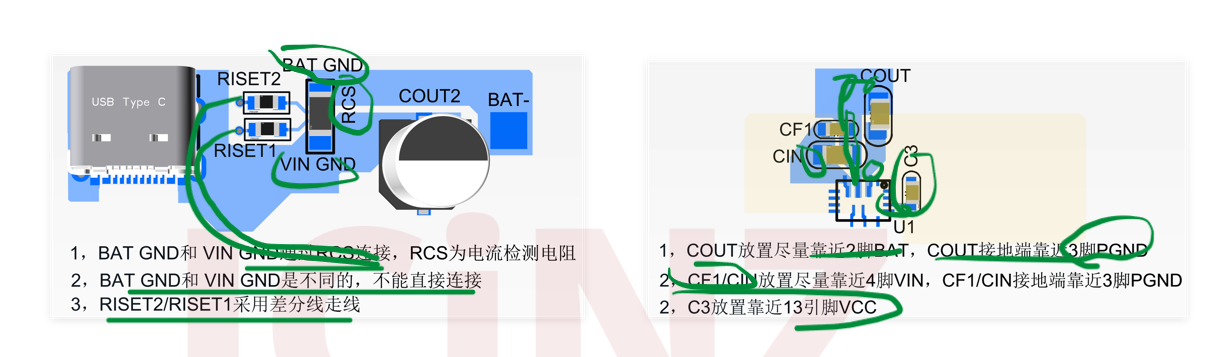

2、PW4584A PCB设计要点

五、PW4253锂电池充电管理芯片

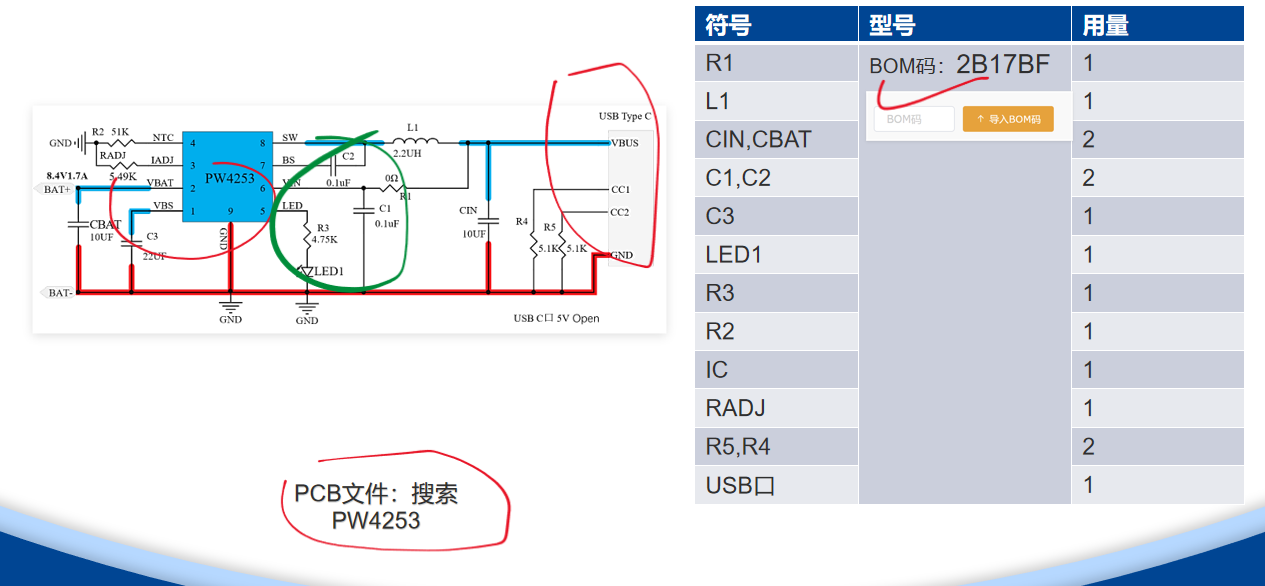

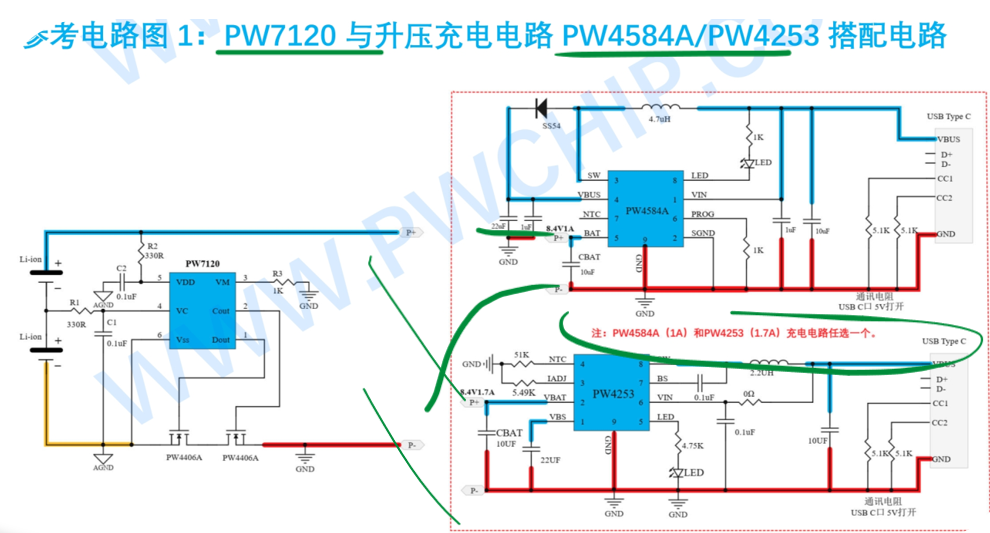

1、PW4253参考电路图和BOM表

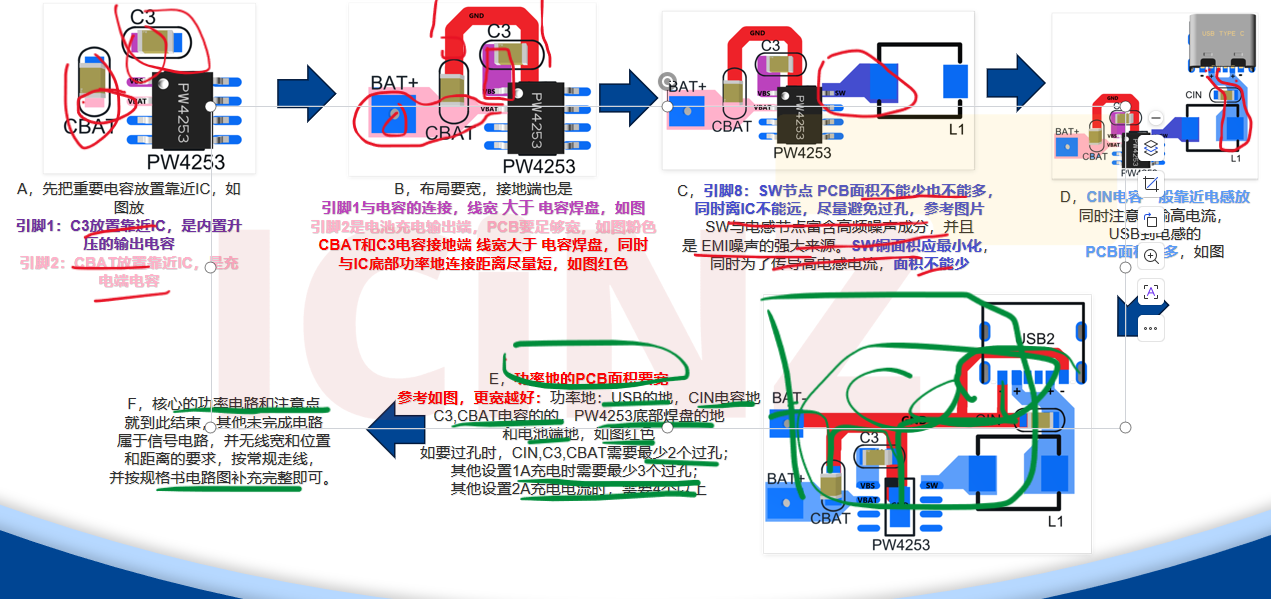

2、PW4253 PCB设计要点

六、PW4000锂电池充电管理芯片介绍

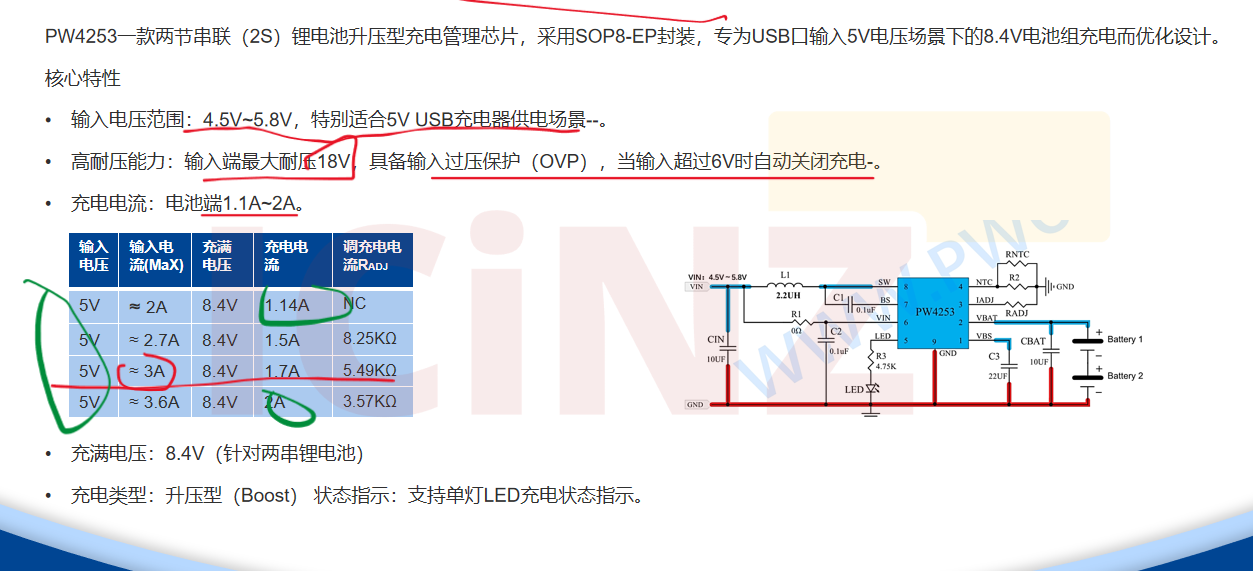

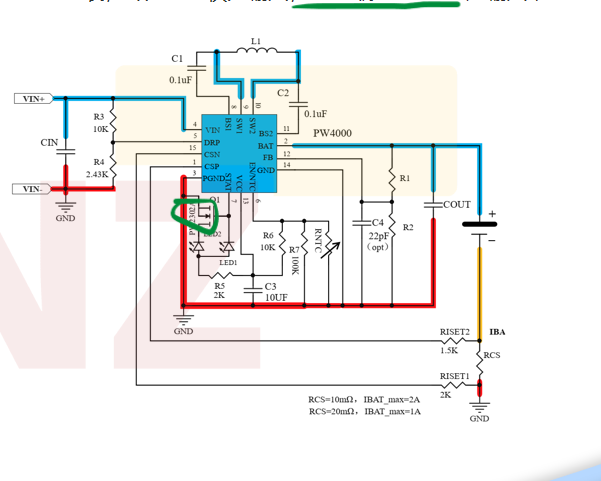

PW4000一款多节串联（1S-4S）锂电池升降压型充电管理芯片，采用QFN15封装，专为USB快充输入，DC电源5V-20V电压输入场景下的8.4V电池组充电而优化设计。

核心特性：

输入电压范围：4.2V~20V，特别适合USB快充供电场景--。

高耐压能力：输入端最大耐压24V。 充电电流：电池端1A~2.4A。

充满电压：8.4V（可调充电电压）。 充电类型：升降压压型（Boost-Buck）

状态指示：支持单灯/双灯LED充电状态指示。

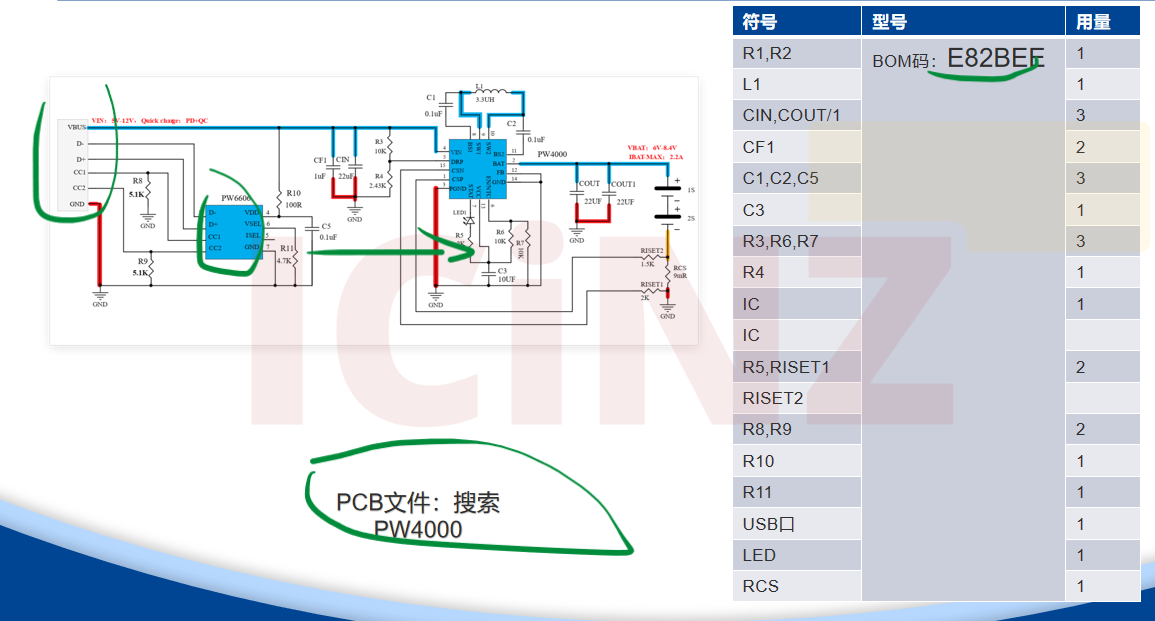

1、PW4000参考BOM

2、PW4000 PCB设计要点

七、PW4084锂电池充电管理芯片介绍

PW4084一款两节串联（2S）锂电池降压型充电管理芯片，采用SOP8-EP封装，专为10V至15V输入电压场景下的8.4V电池组充电而优化设计。

核心特性 ：

输入电压范围：9V~15V，特别适合12V适配器供电场景--。

高耐压能力：输入端最大耐压25V，具备输入过压保护（OVP）， 当输入超过15V时自动关闭充电-。

充电电流：电池端可达~2A-。

充满电压：8.4V（针对两串锂电池）-。

充电类型：降压型（Buck） 状态指示：支持单灯或双灯LED充电状态

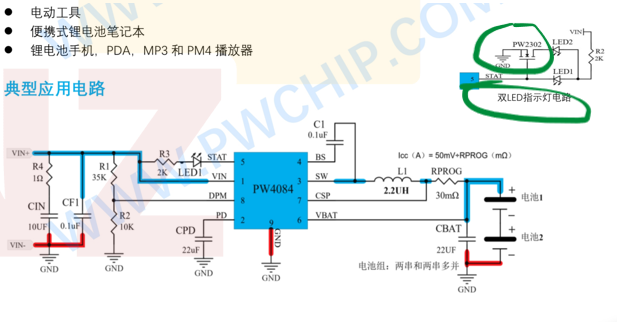

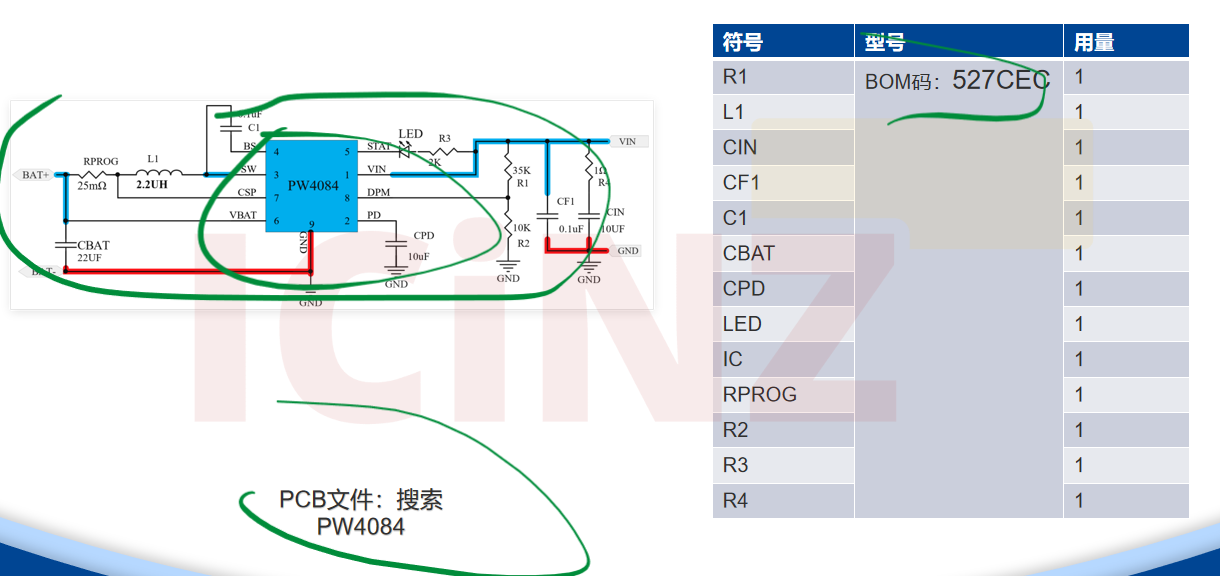

1、PW4084参考BOM

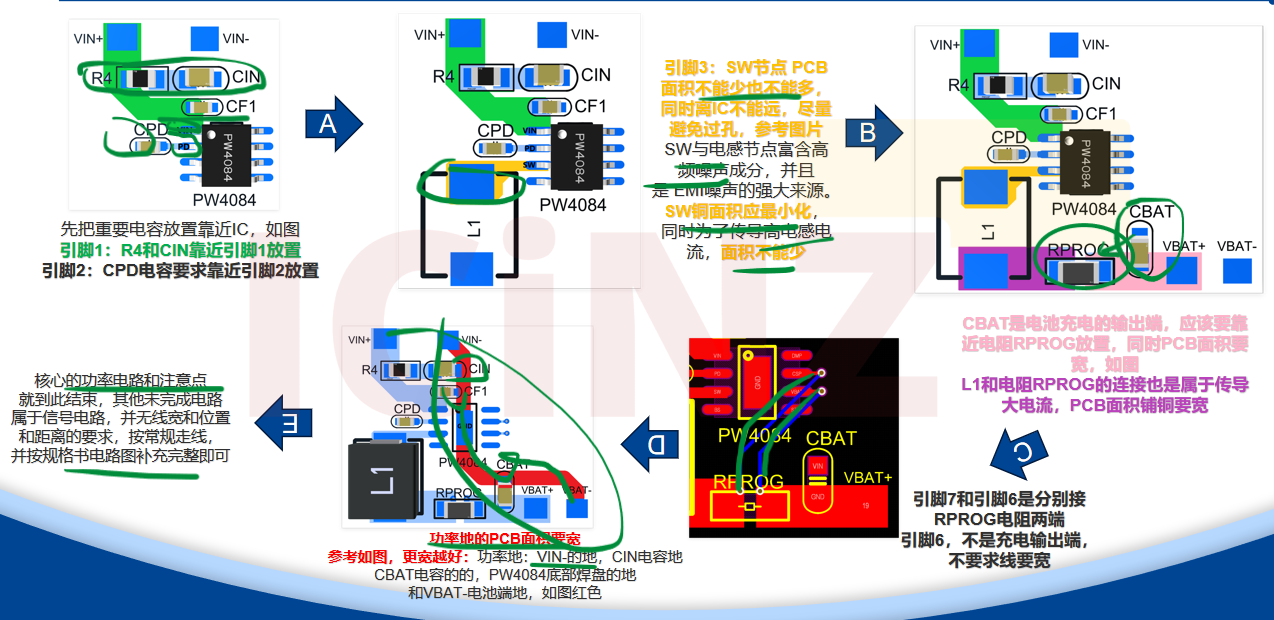

2、PW4084 PCB设计要点

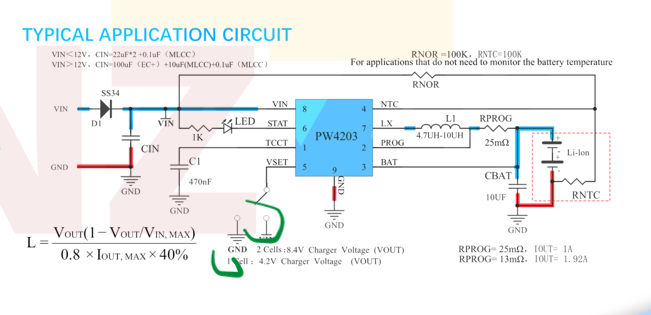

八、PW4203锂电池充电管理芯片介绍

PW4203是一款功能全面、配置灵活的降压型多节锂电池充电管理芯片。其宽输入电压、多节数选择和强大的保护功能，使其成为众多便携式设备电池充电方案的理想选择。

核心特性 ：

输入电压范围：4.5V~22V，特别适合12V，15V适配器供电场景（4.5V低输入是适用于单节电池模式充电时）。

高耐压能力：输入端最大耐压25V，

充电电流：电池端可达~2A。

充满电压：8.4V（针对两串锂电池）和4.2V（针对单节电池）。

充电类型：降压型（Buck） 状态指示：支持单灯LED充电状态指示。

九、PW4242锂电池充电管理芯片介绍

PW4242是一款功能全面、配置灵活的降压型2节锂电池充电管理芯片。其宽输入电压、和强大的保护功能，使其成为众多便携式设备电池充电方案的理想选择。

核心特性：

 输入电压范围：12V~30V，特别适合24V适配器供电场景。

高耐压能力：输入端最大耐压33V，

充电电流：电池端可达~2A。

充满电压：8.4V

充电类型：降压型（Buck） 状态指示：支持双灯LED充电状态指示。

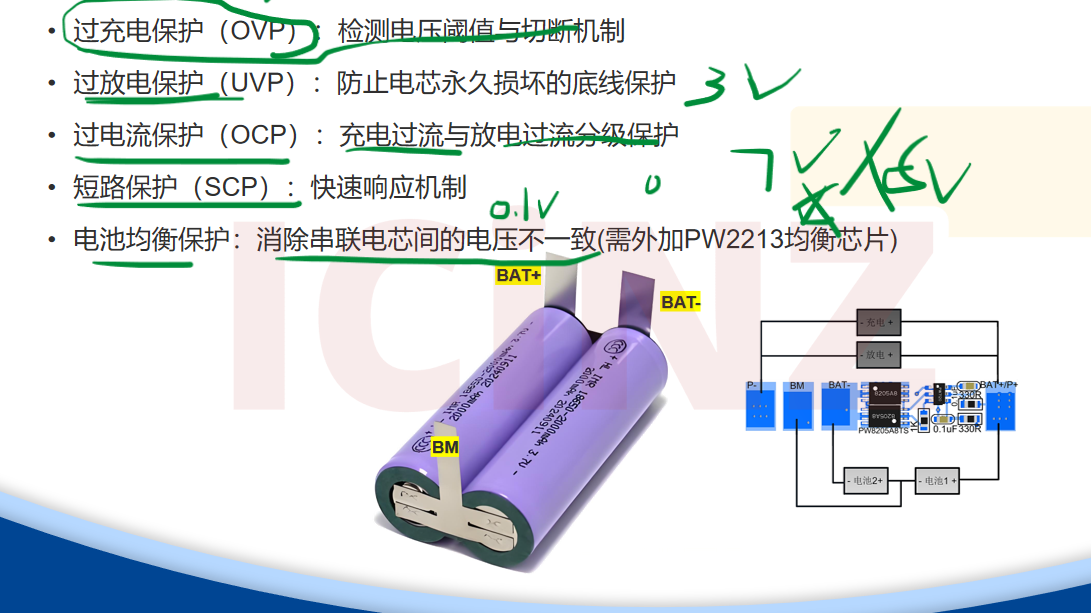

十、充放电保护的基本逻辑

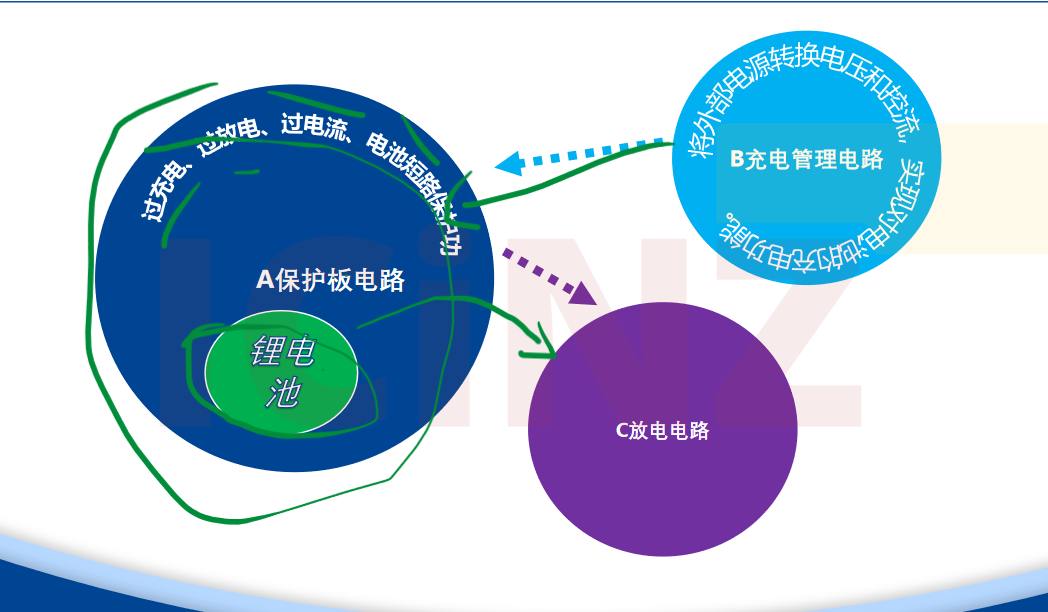

十一、充电电路和保护电路的关系图解

十二、充放电保护芯片选型

十三、充电+保护综合解决方案
