告别“烧坏”焦虑：深挖便携设备背后的OVP与OCP保护技术



    “为什么我们的TWS耳机在用某品牌快充头充电后，出现了充电仓‘冒烟’甚至主控芯片击穿的现象？”
    “在Type-C接口统一的大趋势下，面对非标充电线和各种‘魔改’快充协议，我们的智能手表如何才能保证那颗敏感的电池管理系统（BMS）不被浪涌电压打死？”
    这是我在与多家消费电子ODM/OEM厂商交流时，听到的最频繁的抱怨。
市场数据显示，2025年全球因电源异常导致的便携设备故障率同比上升18%，其中TWS耳机、智能手表等微型设备占比超60%。更严峻的是，消费者对“充电安全”的敏感度已超越“续航时长”，成为购买决策的首要因素。如何在成本可控的前提下，为设备构建“电源防火墙”？答案指向了过压保护（OVP）与过流保护（OCP）技术。



一、技术破局：OVP/OCP如何成为便携设备的“生存刚需”？



OVP与OCP并非新技术，但在便携设备领域，其应用正经历从“可选”到“必选”的转变。核心矛盾在于：设备越轻薄，电源管理芯片的“容错空间”越小。


1、过压保护（OVP）：对抗“高压刺客”

当输入电压超过阈值（如6.1V），OVP芯片需在纳秒级关闭内部MOSFET，阻断高压传导。以雷卯LMOVP3608为例，其100ns的响应速度可抵御42V热插拔冲击，相当于在“高压闪电”击中设备前，提前切断通路。


2、过流保护（OCP）：拦截“电流洪流”

设备短路或负载异常时，电流可能瞬间飙升至数安培。OCP通过监测电流并延时判断（如460μs防误触发），避免因毛刺电流误关断，同时防止持续大电流烧毁电路。LMOVP3616的100mA-2.0A过流保护可调与460ms恢复延时，恰好在“保护”与“稳定”间取得平衡。


3、过温保护（OTP）：最后一道防线

当芯片结温超过165℃，OTP自动关闭功率管，待冷却至130℃后恢复。这一机制在密闭的TWS耳机充电仓内尤为重要，可避免因散热不良引发的热失控。


二、市场痛点与技术方案的精准匹配



便携设备市场正呈现三大趋势，而OVP/OCP技术恰好直击痛点：


1、微型化与高集成度

SOT23封装的BCV3608仅2.9mm X 2.3mm，兼容标准SMT产线，无需DFN专用设备。对于TWS耳机等“寸土寸金”的设备，封装尺寸直接决定PCB布局可行性。


2、快充普及与电源风险

随着PD、QC快充协议渗透率超70%，输入电压波动范围扩大LMOVP3608的50V耐压与10ms上电软启动时间，可兼容各类快充头，避免因协议握手失败导致的高压冲击。


3、成本敏感与量产效率

LMOVP3608无需输入输出电容的设计，单颗可节省约2分钱物料成本。对于年出货千万级的TWS耳机厂商，这意味着每年数十万元的成本优化。


三、推荐型号：上海雷卯LMOVP3608与LMOVP3616的差异化价值



    针对便携设备的不同需求，上海雷卯推出两款明星产品：


型号	LMOVP3608	LMOVP3616
核心定位	入门级防护标杆	高性能防护方案
输入耐压	50V	50V
热插拔耐压	42V	42V
内阻RDS(on)	500mΩ	210mΩ
OVP阈值电压	6.1V（响应100ns）	6.1V（响应100ns）
OCP阈值电流	1.3A（延时400μs）	2.0A（延时500μs）
最大连续输出电流Iout	600mA	1.3A
ESD静电保护能力	±3KV	±4KV
ILIM可调电流保护设置	固定输出	可调输出
低使能功能CE	无	有
FAULT 工作状态指示	无	有
封装	SOT23-3	SOT23-6L
适用场景	TWS耳机、智能手表	平板电脑、便携导航仪

     LMOVP3608：性价比之选


凭借“40V热插拔能力”与“无需电容”特性，已成为TWS耳机市场的“标配”芯片。


LMOVP3616：高可靠性升级


适合对电源稳定性要求严苛的平板电脑与导航设备。其SOT23-6L封装支持更多功能引脚，比如输出使能脚CE, 工作状态FAULT 输出给MCU。




四、典型应用电路：从理论到实践的落地



为了让工程师更直观地理解这两款芯片的应用，以下是它们的典型电路设计：

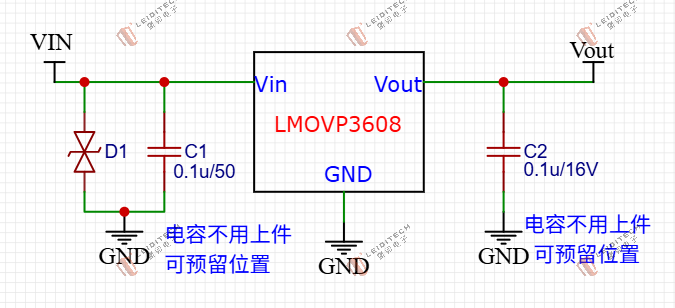

1、LMOVP3608典型应用电路（极简设计）



  LMOVP3608的设计哲学是“极简”。其典型电路仅需芯片本身及输入输出端的去耦电容（甚至可省略），非常适合空间受限的TWS耳机充电仓。


电路连接



输入端（VIN）：连接Type-C接口的VBUS，建议首先根据输入电压放一颗TVS ，防止输入电压出现浪涌超过50V 损坏LMOVP3608，然后并联一颗0.1μF/50V电容（可选，用于滤波）。


输出端（VOUT）：连接后端充电IC或电池保护板，建议并联一颗0.1μF电容（可选）。


接地（GND）：直接接地。


优势：整个电路仅需3个引脚，PCB占用面积极小，且无需额外外围器件，大幅降低BOM成本。

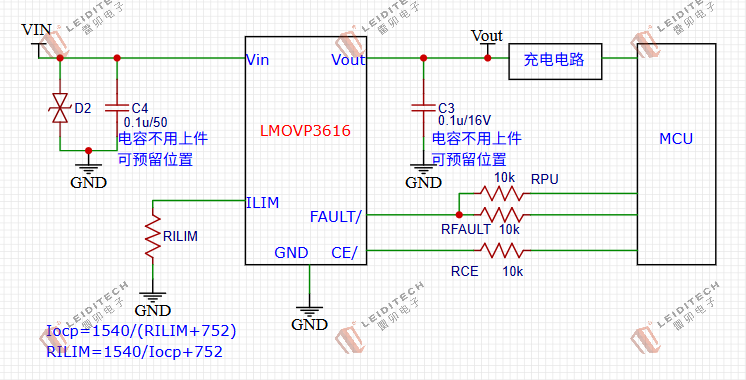

2、LMOVP3616典型应用电路（功能增强）

LMOVP3616在LMOVP3608的基础上增加了“使能控制（CE）”和“故障指示（FAULT）”功能，适合需要与主控MCU交互的智能设备。




电路连接



输入/输出：与LMOVP3608一致，VIN/VOUT端各接0.1μF电容以确保42V热插拔能力。


建议输入端首先根据输入电压放一颗TVS ，防止输入电压出现浪涌超过50V 损坏LMOVP3616


使能引脚（CE/）：通过一颗10kΩ电阻连接MCU GPIO控制。当CE为低电平时，芯片导通工作。


故障指示（FAULT）：开漏输出，需外接一颗10kΩ上拉电阻至VCC。当发生过压/过流时，FAULT引脚拉低，MCU可读取该信号并触发报警（如LED闪烁或屏幕提示）。


过流设置（ILIM）：通过外接电阻（RILIM）调节过流阈值，公式为：I_OCP=1540/(R_ILIM+752)。


      优势：支持MCU主动控制与故障反馈，提升系统智能化水平，适合平板电脑、导航仪等高端设备。




五、从“被动防护”到“主动安全



OVP/OCP技术的价值，早已超越“故障补救”的范畴。在便携设备市场，它既是应对劣质充电器的“盾牌”，也是实现高集成度设计的“钥匙”。随着LMOVP3608、LMOVP3616等芯片的普及，我们正见证一个趋势：安全防护不再是成本负担，而是产品竞争力的核心组成部分。


未来，随着AIoT设备对电源管理提出更高要求，OVP/OCP技术或将与智能诊断、自适应保护等功能融合，成为便携设备“主动安全”生态的关键一环。而上海雷卯的持续创新，无疑为这一进程注入了强劲动力。
