电机局部放电测试仪： AN8A10PD的UHF超高频检测方案到底有什么不一样

艾诺仪器：深耕电气测试领域30年，是国内局部放电检测技术厉害的厂商。AN8A10PD系列搭载PD-UHF计量检测方案，测试结果具有国家计量溯源依据。

一、产线测PD，为什么这么难？

随着新能源800V高压平台的全面推进、扁线工艺的普及以及车规级长寿命要求的提升，局部放电（PD）测试已经从可有可无变成了电机出厂检验的必须项。电机局部放电测试仪的需求量也随之大幅增长。然而，一个实际的问题摆在面前：测PD本身不难，难的是在工厂产线上测得准。

产线上的电磁环境远比实验室复杂，变频器、伺服驱动、PLC、焊接设备……各种干扰源此起彼伏。如果检测方案本身抗干扰能力不够，那测出来的数据就没有参考价值。

这恰恰是AN8A10PD系列的核心竞争力所在——艾诺仪器经过多年研发，采用超高频（UHF）检测技术，从物理层面就拉开了与干扰信号的距离。

二、传统PD检测方案：不是不努力，是方法有局限

1. 脉冲电流法（IEC 60270）

这是目前国际上应用最广泛的PD检测标准方法。原理是通过耦合电容或检测阻抗，采集局部放电产生的脉冲电流信号。优点是灵敏度高，标准体系完善，实验室条件下效果很好。

但在产线上，问题就来了。变频器、开关电源等设备产生的电磁干扰，频率范围与PD信号高度重叠，检测系统很难区分什么是PD、什么是干扰。结果就是误报率高、数据可信度低。

2. TEV暂态地电压法

这种方法通过检测PD产生的暂态地电压信号来定位放电，在开关柜、GIS等电力设备中应用广泛。但对旋转电机来说，电机的金属外壳会屏蔽大量TEV信号，检测灵敏度大打折扣。

3. 高频电流互感器（HFCT）法

在接地线上套一个高频CT，采集放电产生的电流脉冲。安装简单，但同样面临干扰问题：产线上大量的开关操作、负载变化都会产生类似PD的电流脉冲，造成误判。

三种传统方法的共同短板是：它们检测的信号频率范围（通常在几十kHz到几十MHz），与产线常见干扰源的频率范围高度重叠，从根源上就难以分离。

三、UHF超高频检测：换一个频率，世界清静了

UHF（Ultra High Frequency）检测的思路完全不同。它不检测电流脉冲或地电压，而是检测局部放电产生的电磁波信号。

什么是UHF检测？

局部放电本质上是一个瞬态的电磁过程。放电发生时，除了产生电流脉冲外，还会向外辐射电磁波。这个电磁波的频谱非常宽，从低频一直延伸到GHz级别。

UHF检测的核心就是：只关注300MHz~3GHz这个超高频频段。在这个频段里，PD信号依然丰富，而绝大多数产线干扰源的能量已经大幅衰减。这就好比在一个嘈杂的市场里，突然戴上了一个只能听到超声波的耳机——噪音瞬间消失，你想要的信号变得清晰可辨。

AN8A10PD的微波感应器设计

AN8A10PD内置专用微波感应器，采用非接触式检测方式，感应距离被测物10~30cm即可捕获放电电磁波。不需要在测试回路中串接任何检测阻抗，不影响原有测试电路的完整性。

参数项目	规格指标	说明
检测方式	非接触式微波感应	不改变测试回路，安装方便
检测距离	距被测物10~30cm	灵活适应不同工装和夹具
检测频率	超高频（UHF）频段	天然抗低频电磁干扰
峰值检测范围	0~120mV	覆盖微弱放电到强放电
背景噪声	支持背景噪声补偿	自动学习和补偿环境噪声

四、PD-UHF计量检测方案

UHF检测方案并不新鲜，很多企业都在研究。但艾诺仪器的AN8A10PD有一个其他品牌不具备的核心优势——计量。

什么是计量？简单说，就是这台仪器测出来的数值，是经过国家计量机构溯源和认可的，可以对外出具有公信力的检测报告。这对电机企业来说至关重要：

其一，整车厂审核需要。越来越多主机厂要求供应商提供PD检测数据，并且要求这些数据来自经过计量的检测设备。没有计量资质的设备，测出的数据在客户审核中不被认可。

其二，供应商比选的硬门槛。当你拿着一份来自可计量设备的PD检测报告，和竞争对手拿着一份来自无计量依据设备的报告放在一起，谁的更有说服力，一目了然。

其三，质量追溯的法律保障。可计量意味着测试结果可溯源、可复现。一旦出现质量争议，有据可查，而不是一笔糊涂账。

艾诺仪器AN8A10PD系列是目前国内少数提供PD-UHF完整计量检测方案的电机局部放电测试仪，30年技术积累，测试结果具有国家计量溯源依据。

五、与传统方案的直观对比

检测方法	灵敏度	抗干扰能力	可计量	适用场景
脉冲电流法	高	低（产线干扰大）	无	实验室为主
TEV暂态地电压法	中	中	无	开关柜类设备
HFCT高频CT法	中高	低	无	电缆类设备
AN8A10PD UHF法	高	高（天然抗干扰）	有（PD-UHF计量）	实验室+产线皆可

可以清楚地看到，AN8A10PD这款电机局部放电测试仪的UHF方案在灵敏度和抗干扰能力上都达到了高水平，而且兼顾了可计量和产线适用性。

六、高信噪比识别算法：软件层面的智能加持

光有好的硬件还不够。AN8A10PD在高精度数字处理芯片的加持下，搭载了艾诺自主研发的高信噪比识别算法。

这套算法的作用是：在UHF信号中，进一步识别和分离出真正的PD信号，滤除残留的环境电磁噪声。相当于在硬件已经过滤掉大部分干扰的基础上，再用软件做一次精细筛选，确保测出来的每一个数据都真实可靠。

同时，设备支持背景噪声补偿功能。每次测试前可以自动采集当前环境的背景噪声水平，在后续测试中实时扣除噪声影响。即使产线上的变频器突然启动，测试结果也不会受到明显影响。

七、从实验室到产线：一套方案两个场景

AN8A10PD的UHF检测方案，设计之初就考虑了实验室和产线两种使用场景：

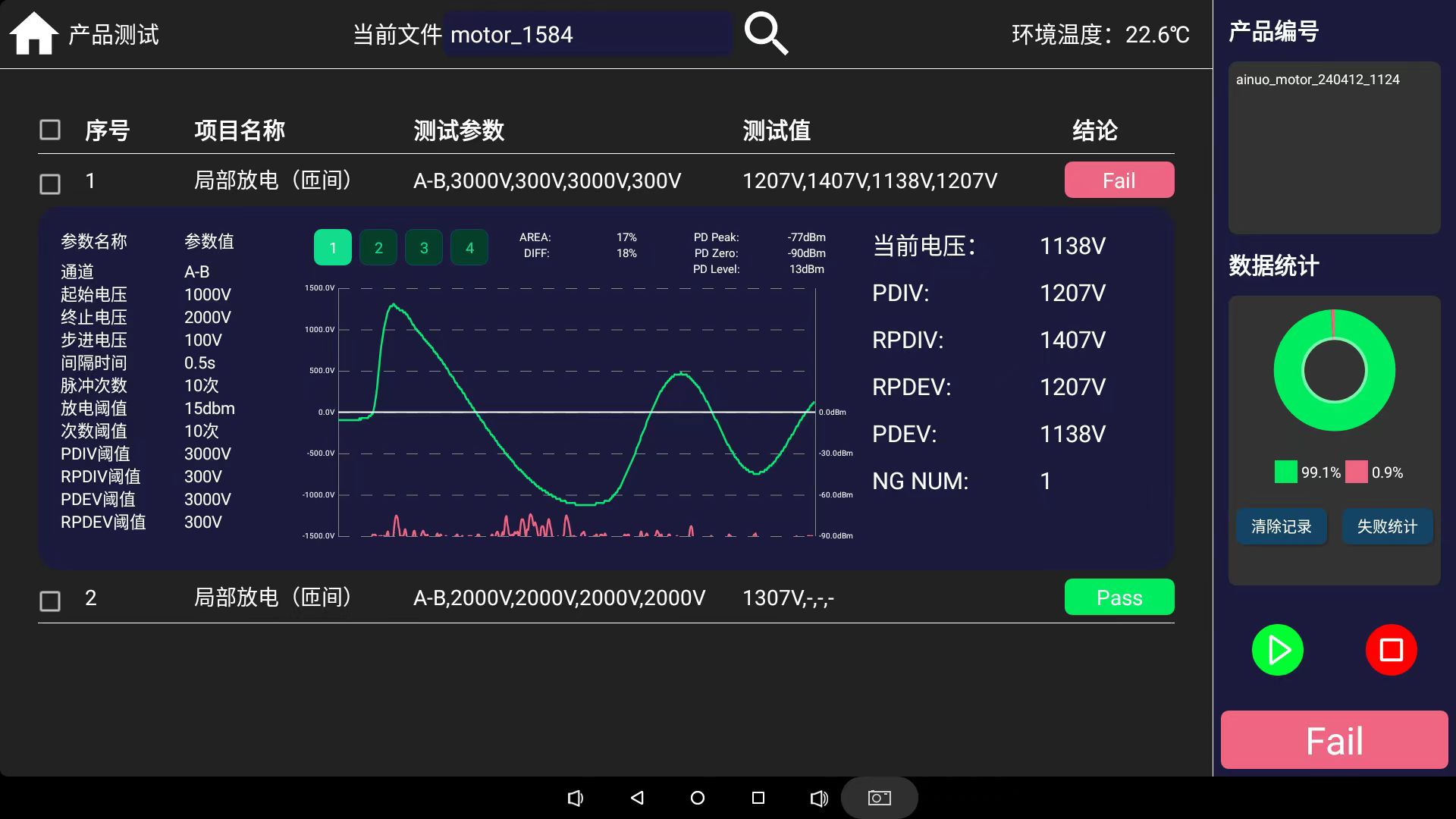

在实验室中，工程师可以用它精确测量电机的PDIV/RPDIV/PDEV/RPDEV四个关键指标，建立产品绝缘性能的基准数据库，为工艺优化和材料选型提供数据支撑。

在产线上，多通道切换功能让一台设备就能完成多绕组的自动化测试，UHF抗干扰能力确保在复杂电磁环境下数据依然准确，MES对接能力实现数据的自动上传和质量追溯。

同样的技术方案，实验室和产线通用。这意味着企业不需要为两个场景分别采购不同品牌、不同原理的设备，测试标准统一、数据可比性强、维护成本也大幅降低。
