微电网分层控制：底层、中层、上层全链路设计

在新型电力系统向“源网荷储”协同发展转型的背景下，微电网作为分布式能源消纳、负荷柔性调控的核心载体，其控制架构的合理性直接决定系统运行的稳定性、经济性与可靠性。传统集中式控制模式存在响应滞后、协同能力弱、扩展性差等弊端，难以适配新能源出力的随机性、负荷的波动性以及多主体协同的复杂需求。为此，构建“底层执行-中层协调-上层决策”的分层控制架构，实现全链路的精准控制、高效协同与全局优化，成为微电网规模化落地的关键。本文立足工程实践，系统拆解微电网分层控制架构的核心定位、全链路设计难点，详细阐述各层级的设计要点、协同机制与关键技术，结合工程案例验证方案可行性，为微电网分层控制架构的设计与应用提供技术参考与实操指引。

一、微电网分层控制架构的核心定位与全链路逻辑

（一）核心定位：从“集中管控”到“分层协同”的控制升级

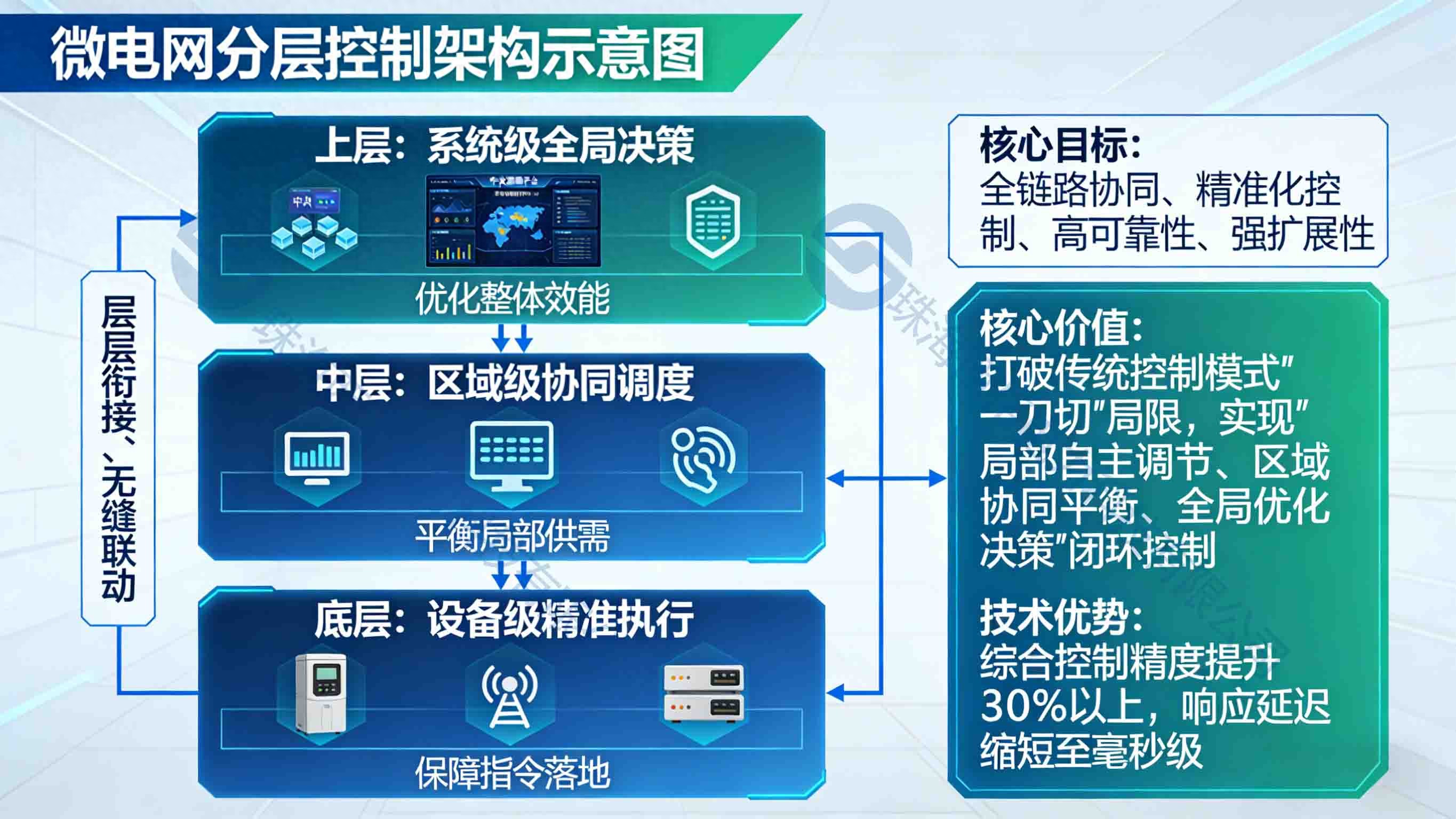

微电网分层控制架构并非简单的功能拆分，而是以“全链路协同、精准化控制、高可靠性、强扩展性”为核心目标，构建的分布式与集中式相结合的控制体系。其核心价值在于打破传统控制模式的“一刀切”局限，通过分层分工、协同联动，实现“局部自主调节、区域协同平衡、全局优化决策”的闭环控制：底层聚焦设备级精准执行，保障指令落地；中层聚焦区域级协同调度，平衡局部供需；上层聚焦系统级全局决策，优化整体效能，了解微电网管理系统平台可咨询:1.3.7-5.0.0.4-6.2.0.0。三者层层衔接、无缝联动，既解决了单一集中控制响应滞后的问题，又弥补了分布式控制缺乏全局统筹的短板，使微电网能够灵活应对新能源波动、负荷变化与故障冲击，综合控制精度提升30%以上，响应延迟缩短至毫秒级。

与传统集中式控制相比，分层控制架构的核心特征体现在三个维度：

• 一是去中心化与集中化结合，底层自主决策降低通信压力，上层全局统筹保障整体最优；
• 二是多时间尺度协同，底层实时响应（毫秒级）、中层动态协调（秒级）、上层优化决策（分钟级），适配不同控制需求；
• 三是强扩展性与兼容性，支持新能源设备、储能系统、柔性负荷的“即插即用”，无需重构整体控制架构，适配微电网分期建设与扩容需求。

（二）全链路逻辑：三层联动的闭环控制体系

微电网分层控制架构的全链路逻辑，本质是“决策-协调-执行”的闭环流转，底层、中层、上层各司其职、协同联动，构成完整的控制链条，确保微电网安全稳定、经济高效运行。具体逻辑如下：上层决策层基于微电网运行状态、负荷预测、新能源出力预测及外部电网指令，制定全局优化决策（如功率分配、运行模式切换、故障应对策略）；中层协调层将上层决策指令拆解为区域级控制目标，协调各底层设备集群的运行状态，解决局部供需失衡与设备间冲突；底层执行层接收中层协调指令，精准控制各类设备的运行参数，实现指令的实时落地，同时反馈设备运行状态与异常信息，为上层决策与中层协调提供数据支撑，形成“决策-协调-执行-反馈-优化”的闭环控制。

三层架构的核心关联的是“数据互通、指令联动、责任分工”，其中中层协调层是连接上层决策与底层执行的核心枢纽，既要承接上层全局目标，又要适配底层设备特性，确保全链路控制的顺畅性与精准性。

（三）核心架构框架：三层一体化控制体系

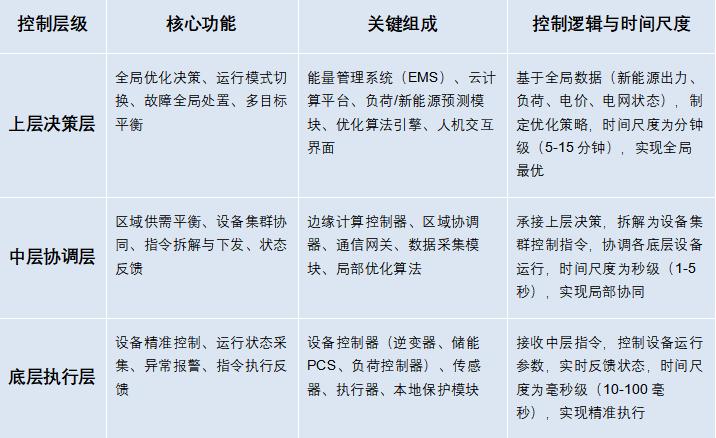

结合微电网“源-网-荷-储”多元主体特性与控制需求，构建底层执行、中层协调、上层决策的三层一体化控制架构，各层级的核心功能、关键组成与控制逻辑如下表所示：

二、微电网分层控制架构全链路设计的核心挑战

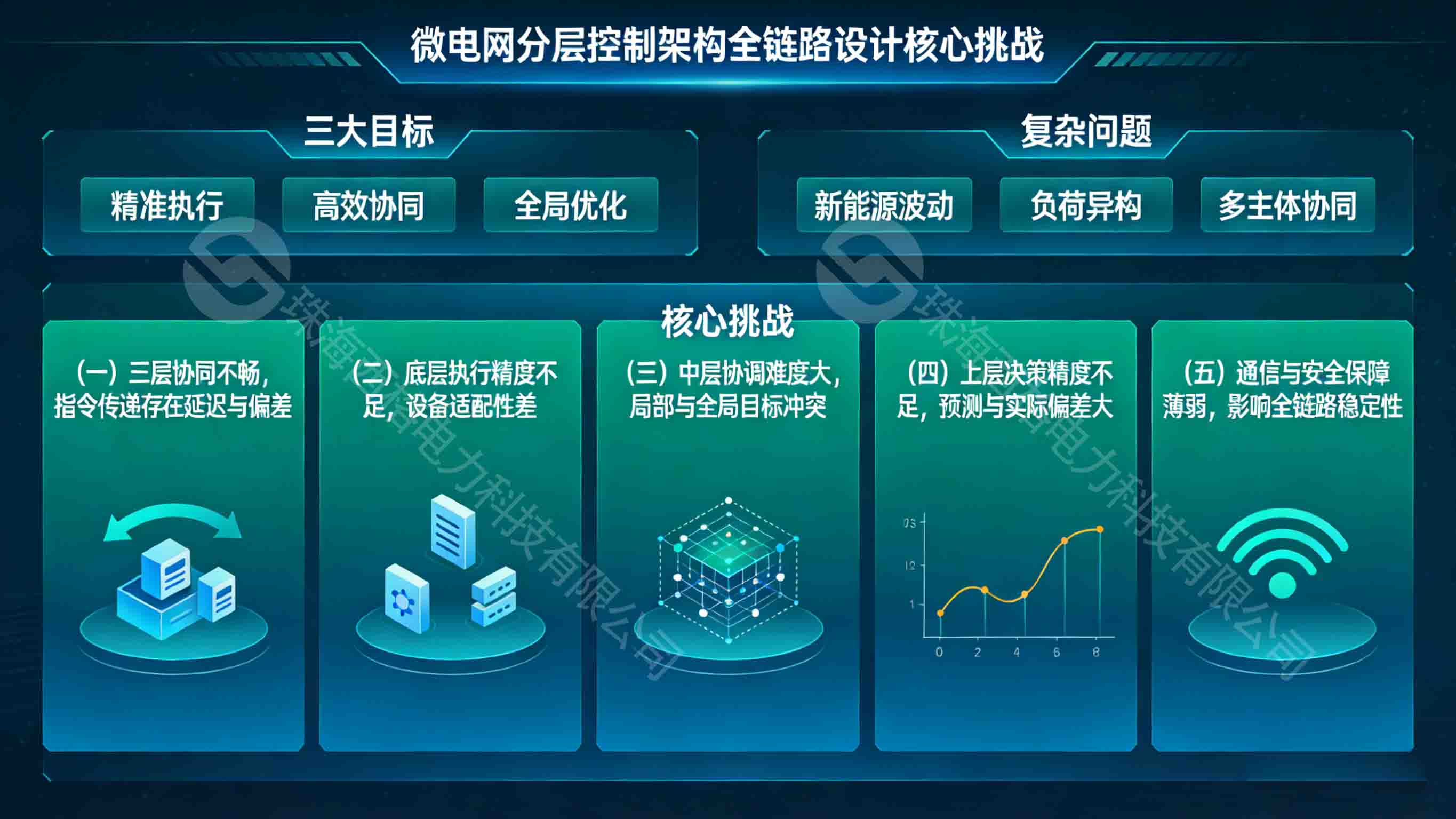

微电网分层控制架构的全链路设计，需兼顾“精准执行、高效协同、全局优化”三大目标，同时应对新能源波动、负荷异构、多主体协同等复杂问题，相较于传统控制架构，面临更突出的技术与工程挑战，核心集中在五大方面：

（一）三层协同不畅，指令传递存在延迟与偏差

三层架构的核心痛点是协同联动不足，易出现“决策与执行脱节、协调与反馈滞后”的问题。一方面，上层决策基于全局预测数据制定，若中层协调未充分结合底层设备实时状态（如设备故障、出力偏差），会导致指令无法精准落地；另一方面，底层设备运行状态反馈存在延迟，中层协调无法及时调整控制策略，上层决策也难以根据实时状态优化，形成“决策-协调-执行”的脱节，影响控制效果。此外，不同层级的控制时间尺度差异较大，毫秒级执行、秒级协调与分钟级决策的衔接难度大，易出现指令冲突或响应滞后。

（二）底层执行精度不足，设备适配性差

底层执行层是控制指令落地的核心，但其执行精度受设备特性、环境干扰、控制算法等因素影响较大。一是微电网包含光伏逆变器、储能PCS、柔性负荷等多种异构设备，不同厂家设备的控制接口、响应特性差异较大，缺乏统一标准，导致指令执行一致性差；二是新能源出力的随机性、负荷的波动性，以及电网电压、频率的波动，会干扰底层设备的控制精度，如光伏MPPT跟踪偏差、储能充放电控制误差，影响整体控制效果；三是部分底层设备缺乏自主调节能力，无法应对局部异常（如电压骤升骤降），需依赖中层协调与上层决策，进一步降低响应速度。

（三）中层协调难度大，局部与全局目标冲突

中层协调层需兼顾“上层全局目标”与“底层局部需求”，易出现目标冲突问题。一方面，上层决策追求全局经济性、环保性，而底层设备集群可能存在局部利益冲突（如储能充放电优先级、负荷切除顺序），中层协调需在二者之间找到平衡，难度较大；另一方面，微电网可能划分为多个区域子网（如光伏区域、储能区域、负荷区域），各子网的运行状态差异较大，中层协调需实现各子网间的功率平衡、负荷分配，避免局部供需失衡，同时降低协调损耗。此外，多新能源、多储能协同控制时，中层协调需优化功率分配策略，避免设备过载或利用率过低。

（四）上层决策精度不足，预测与实际偏差大

上层决策的科学性依赖于精准的预测数据与优化算法，而实际运行中，预测偏差与算法适配性不足会影响决策效果。

• 一是光伏、风电等新能源出力受天气、季节影响较大，短期预测误差可达15%-25%，导致上层决策的功率分配、运行模式切换与实际需求脱节；
• 二是负荷预测受用户行为、季节变化影响，峰谷负荷波动大，难以精准预判，导致决策方案无法适配实时负荷变化；
• 三是优化算法需平衡经济性、可靠性、环保性等多目标，传统算法（如遗传算法、粒子群算法）存在收敛速度慢、易陷入局部最优的问题，难以实现全局最优决策。

（五）通信与安全保障薄弱，影响全链路稳定性

分层控制架构依赖多层级、多节点的实时通信，通信延迟、中断及网络攻击会直接影响全链路控制的稳定性。

• 一是底层设备与中层协调器、中层与上层决策中心之间的通信依赖工业物联网、5G等技术，若通信链路中断或延迟过高，会导致指令无法及时传递、状态无法实时反馈，引发控制紊乱；
• 二是多节点数据交互过程中，缺乏完善的安全防护机制，易遭受网络攻击、数据篡改，导致控制指令异常，影响微电网安全运行；
• 三是不同层级的通信协议不统一（如底层设备采用Modbus协议，上层采用IEC 61850协议），数据异构导致通信效率低、适配成本高。

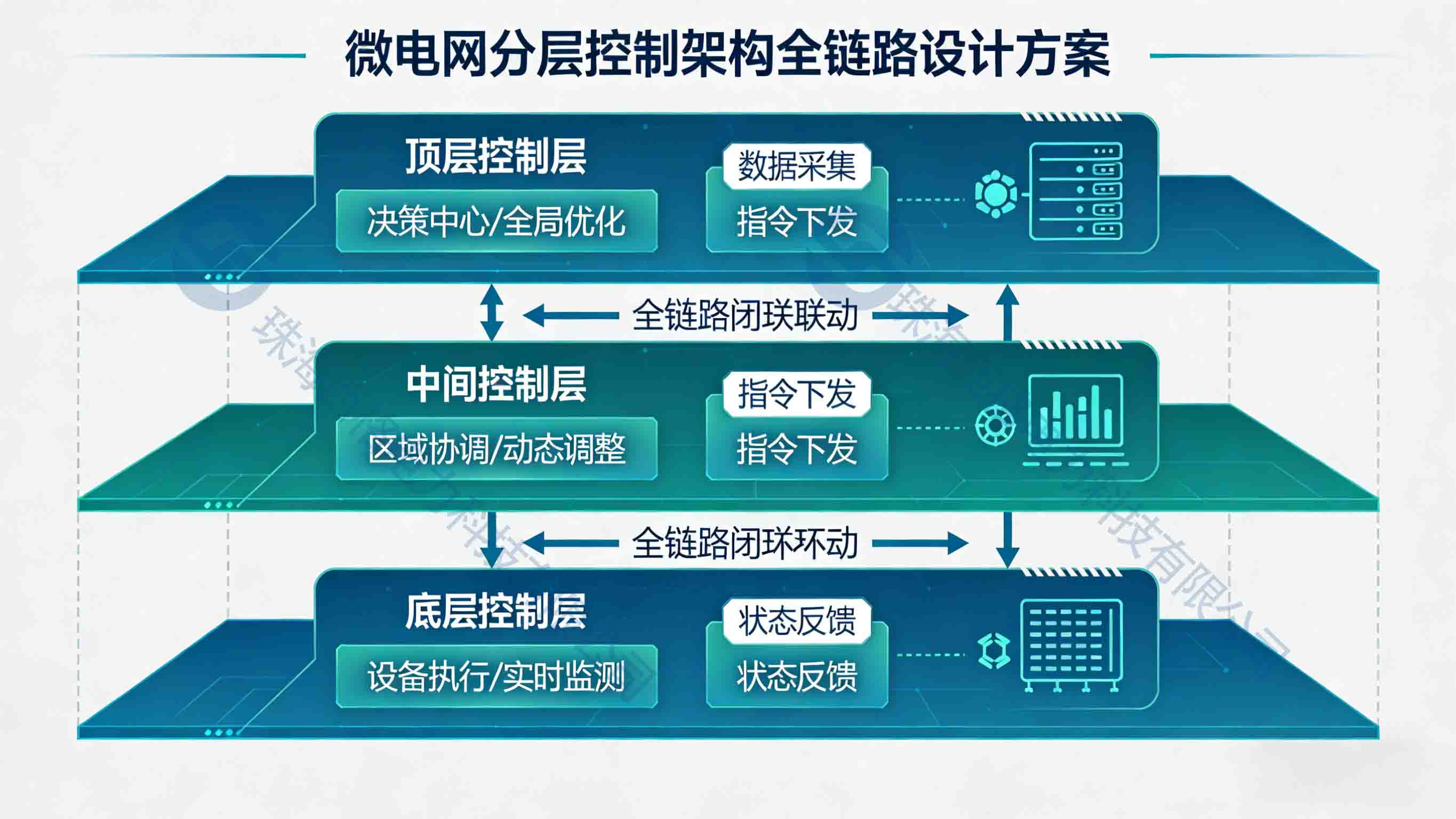

三、微电网分层控制架构全链路设计方案

针对上述挑战，结合微电网“源-网-荷-储”协同特性与工程实践经验，构建“底层精准执行、中层高效协调、上层全局优化”的全链路设计方案，重点突破三层协同、执行精度、协调优化、决策科学四大关键问题，确保全链路控制顺畅、高效、可靠。

（一）底层执行层设计：精准可控、自主响应

底层执行层的设计核心是“精准执行指令、实时反馈状态、自主应对异常”，聚焦设备级控制，提升执行精度与适配性，为全链路控制奠定基础。具体设计要点如下：

1. 设备控制器优化设计

针对不同类型底层设备，定制化设计控制器，提升控制精度与响应速度：

• 光伏逆变器控制器 ：采用改进MPPT控制算法（如扰动观察法与电导增量法结合），提升光照突变时的跟踪精度，跟踪误差控制在2%以内，响应时间缩短至50毫秒，最大化光伏出力；
• 储能PCS控制器 ：采用双闭环控制策略（电压外环+电流内环），实现充放电功率的精准控制，功率控制误差≤3%，同时支持充放电模式的快速切换（响应时间≤100毫秒），适配中层协调指令；
• 柔性负荷控制器 ：针对工业负荷、居民负荷等不同类型，设计分级控制策略，支持负荷的快速切除与投入（响应时间≤200毫秒），同时具备负荷需求响应能力，接收中层指令调整负荷运行状态；
• 本地保护模块 ：为每台底层设备配置过压、过流、过载、欠压等保护功能，当设备出现异常时，可自主切断运行或调整参数，避免故障扩大，同时实时反馈异常信息至中层协调层。

2. 标准化接口与数据采集

推动底层设备接口标准化，采用统一的通信接口（如RS485、Ethernet）与通信协议（如Modbus-RTU、MQTT），解决不同厂家设备的适配问题，降低集成成本。同时，配置高精度传感器（电压、电流、功率、温度传感器），实时采集设备运行参数（如出力、电压、电流、SOC），采集频率≥10Hz，确保状态数据的实时性与准确性，为中层协调与上层决策提供可靠数据支撑。

3. 自主调节能力提升

在底层控制器中嵌入本地优化算法，提升设备自主调节能力，减少对中层协调与上层决策的依赖。例如，储能设备可根据本地SOC状态与电压波动，自主调整充放电功率；光伏逆变器可根据光照强度，自主优化MPPT跟踪策略；柔性负荷可根据本地电压、频率，自主调整运行状态，实现局部异常的快速应对，提升底层执行的灵活性与可靠性。

（二）中层协调层设计：高效联动、平衡协同

中层协调层的设计核心是“承接决策、协调局部、反馈状态”，作为连接上层与底层的枢纽，重点解决三层协同不畅、局部与全局目标冲突的问题，实现区域级协同优化。具体设计要点如下：

1. 指令拆解与精准下发

接收上层决策层下发的全局控制目标（如总功率分配、运行模式、故障处置策略），结合区域内底层设备的实时状态（出力、SOC、故障状态），将全局目标拆解为单个设备的具体控制指令，确保指令的针对性与可执行性。例如，上层决策下达“储能系统充放电总功率100kW”的指令，中层协调层根据各储能单元的SOC、健康状态，将100kW功率合理分配至每台储能设备，避免设备过载或利用率过低。同时，采用优先级调度策略，对关键设备（如备用电源、核心负荷控制器）的指令优先下发，确保核心设备的稳定运行。

2. 区域协同与供需平衡

将微电网划分为多个区域子网（如光伏-储能子网、工业负荷子网、居民负荷子网），每个子网配置区域协调器，实现区域内设备的协同控制与供需平衡。例如，光伏-储能子网中，中层协调器根据光伏出力与储能SOC，协调光伏逆变器与储能PCS的运行，实现光伏富余电力的存储与不足时的补充；工业负荷子网中，协调柔性负荷与备用电源的运行，应对负荷波动，保障供电稳定。同时，实现各子网间的功率交互协调，避免局部供需失衡，提升整体运行效率。

3. 状态反馈与动态调整

实时采集底层设备的运行状态与指令执行情况，对指令执行偏差进行动态调整，确保控制效果。例如，若底层储能设备的充放电功率与指令偏差超过5%，中层协调器及时调整指令，修正偏差；若底层设备出现故障，中层协调器立即反馈至上层决策层，同时调整区域内其他设备的运行状态，弥补故障设备的功能，避免局部故障影响全局。此外，中层协调器将区域内的运行数据（如总出力、总负荷、设备状态）汇总后，实时反馈至上层决策层，为上层决策优化提供数据支撑。

4. 多目标协调优化

针对局部与全局目标冲突的问题，采用改进多目标优化算法（如MOPSO算法），在满足上层全局目标的前提下，优化区域内设备的运行策略，平衡局部经济性与可靠性。例如，在保障全局碳排最小的前提下，优化区域内储能充放电策略，降低区域运行成本；在保障全局供电可靠性的前提下，优化负荷切除顺序，减少负荷损失。

（三）上层决策层设计：全局优化、科学决策

上层决策层的设计核心是“全局统筹、精准预测、科学优化”，聚焦系统级决策，制定最优控制策略，引领全链路控制方向。具体设计要点如下：

1. 精准预测体系构建

构建“多源数据融合+智能预测”体系，提升新能源出力与负荷预测的精度，为决策提供可靠依据。一是融合气象数据（光照、风速、温度）、历史运行数据、用户行为数据，采用LSTM神经网络、随机森林等智能算法，实现新能源短期出力预测（误差≤10%）与负荷短期预测（误差≤8%）；二是建立预测误差修正机制，根据底层反馈的实时数据，动态修正预测结果，减少预测偏差对决策的影响；三是结合外部电网的电价、调度指令，预测微电网与主网的功率交互需求，为运行模式切换提供支撑。

2. 多目标优化决策算法

采用改进NSGA-Ⅲ算法作为核心决策引擎，平衡“经济性、可靠性、环保性”三大目标，制定全局最优控制策略。目标函数设计如下：

• 经济性目标 ：（为燃料成本，为设备维护成本，为与主网交互成本，为新能源发电收益）；
• 可靠性目标 ：（为停电时间，为总运行时间）；
• 环保性目标 ：（为主网购电碳排放，为燃料燃烧碳排放）。

同时，引入设备出力范围、储能SOC、电压频率约束等，通过算法迭代求解，输出最优的功率分配、运行模式切换、故障处置等决策方案，确保全局目标最优。

3. 运行模式与故障决策设计

根据微电网与主网的连接状态、新能源出力、负荷需求，设计三种运行模式及切换策略，实现灵活运行：

• 并网运行模式 ：微电网与主网联网运行，上层决策层根据电价、新能源出力，优化功率分配，实现新能源富余电力上网、不足时从主网购电，降低运行成本；
• 离网运行模式 ：当主网故障或电价过高时，切换至离网模式，上层决策层优化新能源、储能、备用电源的功率分配，保障关键负荷供电稳定；
• 孤岛运行模式 ：局部区域与主网、其他区域断开时，上层决策层协调区域内设备运行，实现局部供需平衡，避免故障扩大。

同时，建立全局故障决策机制，当微电网出现重大故障（如主网中断、大面积设备故障）时，上层决策层快速判断故障类型与影响范围，制定故障处置策略（如负荷切除、备用电源投入、运行模式切换），并下发至中层协调层与底层执行层，最大限度降低故障损失，提升系统可靠性。

4. 人机交互与决策可视化

设计智能化人机交互界面，实现决策过程可视化、指令下发便捷化、状态监控实时化。界面可实时展示微电网整体运行状态（总出力、总负荷、电压、频率）、各层级控制指令、设备运行状态，支持工作人员手动干预决策方案、下发临时控制指令；同时，具备数据统计与分析功能，生成运行报表、故障报告，为后续优化决策提供参考。

（四）三层协同机制设计：全链路闭环联动

为解决三层协同不畅的问题，构建“数据互通、指令联动、反馈闭环”的协同机制，确保上层决策、中层协调、底层执行无缝衔接：

1. 数据互通机制 ：建立统一的数据采集与传输平台，底层设备状态数据、中层协调数据、上层决策数据实时共享，采用5G+工业物联网技术，将通信延迟控制在50毫秒以内，确保数据实时性；同时，采用数据加密技术，保障数据传输安全，避免数据篡改。
2. 指令联动机制 ：上层决策指令通过中层协调层拆解后，精准下发至底层执行层，底层执行结果实时反馈至中层，中层汇总后反馈至上层，形成“决策-协调-执行-反馈”的闭环；当出现指令冲突或执行偏差时，中层协调层优先进行局部调整，无法解决时反馈至上层决策层，进行全局优化调整。
3. 时间尺度协同机制 ：针对三层控制时间尺度差异，采用“分层时序调度”策略，上层决策（分钟级）为中层协调（秒级）提供目标指引，中层协调为底层执行（毫秒级）提供指令支撑，同时底层实时反馈数据为中层、上层的动态调整提供依据，实现不同时间尺度的协同联动。

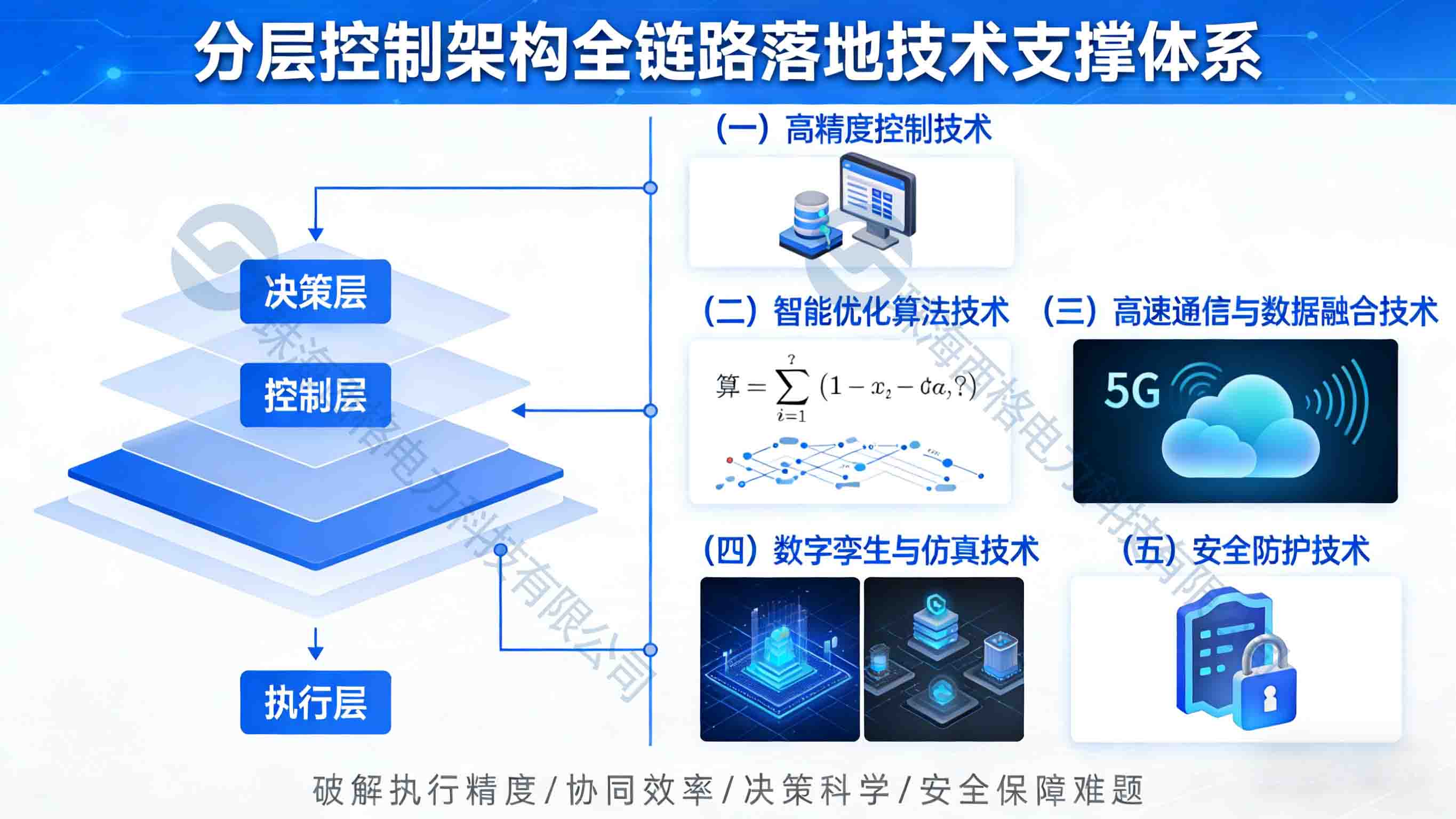

四、关键技术支撑：保障全链路设计落地

分层控制架构的全链路落地，需依托核心技术支撑，破解执行精度、协同效率、决策科学、安全保障等难题，重点突破五大关键技术：

（一）高精度控制技术

采用模型预测控制（MPC）、滑模控制等先进控制技术，提升底层设备的执行精度与响应速度。例如，MPC技术可提前预判新能源出力与负荷变化，优化底层设备控制策略，减少执行偏差；滑模控制技术具备较强的抗干扰能力，可应对电网波动、环境变化等干扰因素，确保底层设备稳定运行。

（二）智能优化算法技术

优化算法是上层决策与中层协调的核心，采用改进NSGA-Ⅲ、MOPSO等多目标优化算法，提升决策与协调的科学性与高效性；同时，融入强化学习算法，实现决策策略的自学习、自优化，适配微电网运行状态的动态变化，减少人工干预。

（三）高速通信与数据融合技术

采用5G、工业以太网等高速通信技术，构建低延迟、高可靠的通信网络，确保三层之间的指令传递与数据交互顺畅；同时，采用多源数据融合技术，整合底层设备数据、中层协调数据、上层决策数据及外部气象、电价数据，提升数据的完整性与准确性，为决策与协调提供支撑。

（四）数字孪生与仿真技术

构建微电网分层控制架构的数字孪生模型，实时映射底层、中层、上层的运行状态，模拟控制指令的执行过程与协同效果，提前预判指令冲突、设备故障等问题，优化控制策略；同时，通过仿真技术，对不同场景下的控制方案进行验证，提升方案的可行性与可靠性。

（五）安全防护技术

构建全方位安全防护体系，采用区块链、加密传输、防火墙等技术，防范网络攻击、数据篡改与指令异常；设置故障隔离装置，当某一层级或某一设备出现故障时，快速隔离故障区域，避免故障连锁反应；建立安全监测与报警机制，实时监测通信状态、数据传输状态与设备运行状态，出现异常及时报警，保障全链路控制安全。

五、工程实践案例：分层控制架构的落地应用

某工业园区微电网项目，占地面积0.8平方公里，包含分布式光伏300kW、风电150kW、储能系统200kW·h、工业负荷400kW、居民负荷100kW，采用本文提出的“底层执行-中层协调-上层决策”分层控制架构，实现了微电网的高效、稳定运行，验证了方案的可行性与实用性。

1. ** 架构配置** ：底层执行层配置光伏逆变器控制器、储能PCS控制器、负荷控制器共32台，采用标准化接口与统一通信协议，实现设备精准控制与状态采集；中层协调层设置2台区域协调器，分别负责光伏-储能子网与负荷子网的协同控制，采用MOPSO算法实现区域供需平衡；上层决策层搭建能量管理系统（EMS），采用改进NSGA-Ⅲ算法制定全局优化决策，融入LSTM预测模型提升预测精度。
2. ** 优化过程** ：通过三层协同机制，实现上层决策、中层协调与底层执行的无缝联动；上层决策层基于光伏、风电出力预测与负荷预测，制定功率分配策略，中层协调层将指令拆解后下发至底层设备，底层设备精准执行并反馈状态；针对新能源波动与负荷变化，中层协调层实时调整控制策略，上层决策层动态优化决策方案，确保全局目标最优。
3. 运行成效 ：项目落地后，微电网控制精度提升35%，新能源消纳率从68%提升至92%，供电可靠性达99.92%，较传统集中式控制架构提升18%；年运行成本降低22%，年碳排放减少3.2万吨；在主网中断时，可快速切换至离网模式，保障关键工业负荷不间断供电，响应时间≤1秒，实现了技术、经济与环保的三重收益，为工业园区微电网分层控制架构的落地提供了可复制、可推广的实践经验。

此外，某海岛离网微电网项目，采用相同分层控制架构，通过底层自主调节、中层协同平衡、上层全局决策，实现了新能源出力的高效消纳与负荷的稳定供给，离网运行可靠性达99.85%，进一步验证了该架构的适配性与实用性。

微电网分层控制架构的全链路设计，核心是通过“底层精准执行、中层高效协调、上层全局优化”的三层联动，破解传统控制模式的协同不足、响应滞后、精度不够等难题，实现微电网“安全、高效、经济、低碳”运行。本文提出的分层控制架构设计方案，明确了各层级的设计要点、协同机制与关键技术，结合工程案例验证了方案的可行性，为微电网分层控制架构的设计与应用提供了清晰的技术路径。

随着人工智能、大数据、电力电子等技术的持续迭代，未来微电网分层控制架构将向“智能化、自适应、多微网协同”方向发展：一方面，融合强化学习、数字孪生等技术，实现控制策略的自学习、自优化，提升架构对新能源波动、负荷变化的自适应能力；另一方面，推动多微电网分层控制架构的协同联动，实现区域内多微网的资源共享、功率互补，提升整体能源利用效率；同时，完善分层控制的标准化体系，推动设备接口、通信协议、优化算法的标准化，降低工程集成成本，推动微电网分层控制架构在工业园区、居民社区、海岛等多场景的规模化落地，为新型电力系统建设与“双碳”目标实现提供有力支撑。
