在新型电力系统转型与“双碳”目标推进背景下，微电网作为分布式能源高效消纳、负荷柔性调控的核心载体，其规模化、规范化发展成为必然趋势。当前，微电网建设存在架构设计不统一、设备接口不兼容、流程不规范、运维效率低等痛点，严重制约其推广应用。为此，构建标准化的微电网架构设计流程，规范从需求分析到方案落地的每一个步骤，依托现行国标规范（如GB/T 42731-2023《微电网技术要求》）统一设计标准、明确操作规范，成为破解行业痛点、推动微电网高质量发展的关键。本文立足工程实践，系统拆解微电网标准化架构设计的全流程，详细阐述各步骤的核心目标、标准化要求、实操要点与注意事项，结合工程案例验证流程可行性，为微电网标准化架构设计与落地提供清晰的技术路径与实操指引。

一、微电网标准化架构设计的核心定位与原则

（一）核心定位

微电网标准化架构设计，核心是打破“个性化设计、碎片化落地”的困境，以“标准化、规范化、可复制、可推广”为核心目标，构建涵盖“源-网-荷-储”全要素、全流程的标准化体系。通过统一架构拓扑、设备接口、通信协议、设计规范与验收标准，降低微电网设计、建设、运维成本，提升系统兼容性、可靠性与扩展性，实现不同场景、不同厂家设备的“即插即用”，推动微电网从“试点示范”向“规模化应用”转型，为新型电力系统建设提供标准化支撑。

（二）核心设计原则

为确保标准化架构设计的科学性与实操性，需严格遵循四大核心原则，全程贴合现行国标要求：

1. 标准适配原则：严格遵循GB/T 42731-2023《微电网技术要求》等国家及行业标准，统一架构设计、设备选型、接口规范与通信协议，确保设计方案符合规范化要求，具备广泛兼容性；
2. 全流程闭环原则：覆盖“需求分析-方案设计-仿真验证-工程实施-验收运维”全步骤，每个步骤形成标准化流程与输出成果，确保各环节无缝衔接、可追溯；
3. 场景适配原则：结合工业园区、居民社区、海岛离网等不同应用场景的负荷特性、新能源配置的差异，在标准化框架内优化架构细节，实现“标准化+个性化”的平衡；
4. 安全可靠原则：以电网安全、设备安全、运行安全为前提，融入标准化安全防护设计，确保微电网在并网、离网等不同运行模式下均能稳定运行，符合电力系统安全规范。

二、微电网标准化架构设计全流程详解

微电网标准化架构设计流程以“需求为导向、标准为依据、落地为目标”，分为五大核心步骤，各步骤层层递进、闭环联动，确保设计方案科学、规范、可落地，了解微电网管理系统平台可咨询:1.3.7-5.0.0.4-6.2.0.0。

步骤一：需求分析（标准化设计的前提，输出《需求分析标准化报告》）

需求分析是标准化架构设计的基础，核心是明确微电网的应用场景、功能需求、性能指标与约束条件，形成标准化需求清单，为后续设计提供明确依据，避免设计与实际需求脱节。本步骤需遵循“全面调研、分类梳理、标准量化”的原则，具体实操要点如下：

1. 场景调研与边界界定（标准化调研）

首先明确微电网的应用场景（如工业园区、居民社区、海岛离网、数据中心等），调研场景内的核心信息，形成标准化调研清单：

• 一是地理环境（占地面积、气候条件、电网接入条件），明确微电网的建设边界与电网接入方式（并网/离网/混合模式）；
• 二是负荷特性，统计负荷总量、负荷类型（工业负荷/居民负荷/商业负荷）、峰谷负荷时段、负荷优先级，按照GB/T 42731-2023要求，量化负荷波动范围与供电可靠性需求；
• 三是新能源资源，调研光伏、风电等可再生能源的可利用量，确定新能源装机规模的合理范围；
• 四是政策与电网约束，明确当地电网调度要求、电价政策、碳排放要求及安全规范，确保需求符合政策与标准。

2. 需求分类与标准化量化

将需求分为四大类，每类需求均需量化指标、明确标准，避免模糊化描述：

• 功能需求 ：明确微电网的核心功能，如新能源消纳、负荷调控、并网/离网切换、储能充放电控制等，需符合GB/T 42731-2023中关于微电网功能的基本要求；
• 性能需求 ：量化关键性能指标，包括供电可靠性（如≥99.9%）、新能源消纳率（如≥85%）、电压频率偏差（符合国标要求）、响应时间（如并网切换≤1秒）等；
• 经济需求 ：明确投资预算、运行成本控制目标、投资回报率等，结合标准化设计降低全生命周期成本；
• 安全需求 ：明确设备安全、网络安全、人身安全等要求，如设备防护等级、网络加密标准、故障隔离机制等，贴合电力系统安全规范。

3. 需求评审与标准化确认

组建评审小组（设计、运维、电网企业、业主），对需求清单进行标准化评审，重点核查需求是否符合GB/T 42731-2023等标准、是否贴合场景实际、指标是否可量化、是否存在冲突，评审通过后形成《需求分析标准化报告》，作为后续设计的核心依据，确保需求无偏差、可落地。

步骤二：方案设计（标准化设计的核心，输出《标准化架构设计方案》）

方案设计是标准化架构的核心环节，需基于需求分析结果，严格遵循国家及行业标准，构建“源-网-荷-储”协同的标准化架构，明确拓扑结构、设备选型、接口规范、通信协议等核心内容，确保架构的标准化、兼容性与扩展性。具体分为4个核心模块：

1. 拓扑结构标准化设计

结合需求与场景，采用标准化拓扑结构，避免个性化设计导致的兼容性问题。根据GB/T 42731-2023要求，微电网标准化拓扑分为三类，按需选择：

• 并网型微电网 ：采用“新能源+储能+负荷+并网接口”的标准化拓扑，明确并网点位置、开关配置，确保与主网的兼容对接，支持功率双向流动；
• 离网型微电网 ：采用“新能源+储能+备用电源+负荷”的闭环拓扑，配置标准化能量管理系统（EMS），确保离网运行的稳定性；
• 混合模式微电网 ：融合并网与离网拓扑的优势，设置标准化切换装置，实现两种模式的无缝切换，适配复杂场景需求。

同时，明确“源-网-荷-储”各环节的连接方式，统一母线电压等级、线路规格，确保拓扑结构的规范性与可复制性。

2. 设备选型标准化设计

设备选型是标准化架构落地的关键，需遵循“标准统一、兼容适配、性能达标”的原则，所有设备需符合GB/T 42731-2023及相关设备国标要求：

• 新能源设备 ：光伏逆变器、风电变流器需采用标准化接口与通信协议（如IEC 61850），额定功率、效率等性能指标符合国标，支持“即插即用”；
• 储能设备 ：储能PCS、电池模组需统一规格、接口与控制策略，SOC控制范围、充放电效率符合标准化要求，支持多储能单元协同运行；
• 电网设备 ：变压器、开关柜、断路器等设备需符合电力系统标准，统一电压等级、接线方式，确保与微电网拓扑适配；
• 控制与通信设备 ：能量管理系统（EMS）、边缘控制器需采用标准化软件架构与通信协议，支持多设备数据互通，适配不同厂家设备。

同时，形成《设备选型标准化清单》，明确设备型号、规格、标准依据、厂家要求，确保选型规范、可追溯。

3. 接口与通信标准化设计

接口与通信的标准化是实现设备兼容、数据互通的核心，需严格遵循以下要求：

• 设备接口标准化 ：统一新能源设备、储能设备、控制设备的电气接口、机械接口，确保不同厂家设备可直接对接，降低集成成本；
• 通信协议标准化 ：采用IEC 61850、MQTT等通用通信协议，统一数据格式与传输标准，实现“源-网-荷-储”各环节数据实时互通，确保EMS系统可精准采集、调度各设备；
• 网络架构标准化 ：构建“上层EMS+中层协调器+底层设备控制器”的三层标准化通信网络，明确网络拓扑、带宽要求、安全防护措施，确保通信稳定、安全。

4. 控制策略标准化设计

结合微电网运行模式，制定标准化控制策略，确保运行稳定、高效，符合GB/T 42731-2023关于微电网控制的技术要求：

• 并网模式 ：采用“功率协同控制+电压频率调节”的标准化策略，实现新能源出力与负荷的平衡，确保与主网协同运行；
• 离网模式 ：采用“储能优先+备用电源兜底”的标准化策略，优化新能源与储能的功率分配，保障关键负荷供电稳定；
• 故障控制 ：制定标准化故障处置策略，明确故障检测、隔离、恢复的流程与阈值，确保故障快速处置，避免扩大影响。

5. 方案评审与优化

组织专家、电网企业、运维团队对设计方案进行标准化评审，重点核查方案是否符合需求、是否遵循国标规范、拓扑与设备是否标准化、接口与通信是否兼容，针对评审意见优化方案，最终形成《标准化架构设计方案》，明确设计细节、标准依据、实施要求，确保方案可落地、可推广。

步骤三：仿真验证（标准化设计的校验，输出《仿真验证标准化报告》）

仿真验证是确保标准化架构设计科学性、可行性的关键环节，核心是通过标准化仿真工具，模拟微电网在不同运行场景下的运行状态，校验架构设计、控制策略、设备选型的合理性，提前发现问题并优化，避免工程落地后出现隐患。具体实操要点如下：

1. 仿真工具与模型标准化

采用PSCAD、MATLAB/Simulink等标准化仿真工具，构建“源-网-荷-储”全要素标准化仿真模型，模型参数严格按照设计方案与设备规格设置，确保模型的准确性与通用性；同时，遵循标准化仿真流程，明确仿真边界、初始条件、仿真场景，确保仿真结果可对比、可复用。

2. 仿真场景标准化设置

设置四类标准化仿真场景，全面校验架构性能，贴合实际运行需求：

• 正常运行场景 ：模拟新能源正常出力、负荷平稳运行的状态，校验电压、频率、功率分配的合理性，验证标准化控制策略的有效性；
• 波动场景 ：模拟新能源出力波动、负荷突变的状态，校验架构的抗干扰能力与响应速度，优化控制策略；
• 故障场景 ：模拟设备故障、电网中断等场景，校验故障处置策略的有效性，确保故障快速隔离、恢复，符合安全标准；
• 模式切换场景 ：模拟并网/离网模式切换，校验切换过程的平稳性、响应速度，确保切换过程无冲击、无中断。

3. 仿真结果标准化分析与优化

针对仿真结果，按照标准化指标（如供电可靠性、新能源消纳率、电压频率偏差、响应时间）进行分析，对比设计目标与国标要求，识别设计方案中的不足（如控制策略滞后、设备兼容性差等），针对性优化架构设计、控制策略或设备选型，直至仿真结果满足标准化要求。最终形成《仿真验证标准化报告》，明确仿真过程、结果分析、优化建议，作为工程实施的重要依据。

步骤四：工程实施（标准化设计的落地，输出《工程实施标准化记录》）

工程实施是将标准化设计方案转化为实际微电网的核心环节，需严格遵循设计方案与国家电力工程施工标准，规范施工流程、质量控制与安全管理，确保实施过程标准化、规范化，保障工程质量。具体分为3个核心阶段：

1. 施工准备标准化

做好施工前的标准化准备工作，确保施工顺利推进：一是组建专业施工团队，明确岗位职责，开展标准化培训（如施工规范、安全要求、设备安装标准）；二是按照设计方案，采购符合标准化要求的设备与材料，核对设备型号、规格、标准依据，确保与设计一致；三是制定标准化施工方案，明确施工流程、施工进度、质量控制点、安全措施，报相关部门审批后实施；四是做好施工现场准备，规范施工区域划分、安全防护设施布置，符合电力工程施工安全标准。

2. 现场施工标准化

严格按照施工方案与标准化要求，开展现场施工，重点把控三个核心环节：

• 设备安装标准化 ：按照设备安装说明书与设计要求，规范新能源设备、储能设备、电网设备、控制设备的安装，确保安装精度、接线规范，接口对接符合标准化要求，避免安装偏差；
• 线路铺设标准化 ：按照设计规格，规范线路铺设，确保线路连接牢固、绝缘达标，线路走向符合规范，做好标识，便于后续运维；
• 系统调试标准化 ：分阶段开展设备单机调试、系统联调，按照标准化调试流程，校验设备运行状态、通信链路、控制策略的有效性，确保系统运行符合设计要求与国标规范。

施工过程中，做好标准化记录，详细记录施工进度、质量情况、设备安装参数、调试结果，确保施工过程可追溯。

3. 施工验收标准化

施工完成后，开展标准化中间验收，重点核查施工质量、设备安装、线路铺设、调试结果是否符合设计方案与国标要求，验收合格后，方可进入下一环节；若存在问题，下达整改通知，限期整改后重新验收，确保工程质量达标。

步骤五：验收运维（标准化设计的闭环，输出《验收报告》与《标准化运维手册》）

验收运维是微电网标准化架构设计的闭环环节，核心是通过标准化验收确保工程质量达标，通过标准化运维保障微电网长期稳定运行，实现全生命周期的标准化管理。

1. 标准化验收

组建验收小组（设计、施工、运维、电网企业、业主），按照GB/T 42731-2023《微电网技术要求》与设计方案，开展标准化验收，验收内容包括：

• 工程质量验收 ：核查设备安装、线路铺设、施工工艺是否符合标准，是否存在质量隐患；
• 系统性能验收 ：测试微电网的供电可靠性、新能源消纳率、电压频率偏差、响应时间等性能指标，确保符合设计目标与国标要求；
• 标准化符合性验收 ：核查架构拓扑、设备接口、通信协议、控制策略是否符合标准化要求，是否实现设备兼容、数据互通；
• 安全验收 ：核查安全防护设施、故障处置机制、网络安全措施是否达标，确保运行安全。

验收合格后，形成《标准化验收报告》，明确验收结果、合格依据；若验收不合格，限期整改，重新验收，直至达标。

2. 标准化运维

验收合格后，建立标准化运维体系，保障微电网长期稳定运行，具体要点如下：

• 制定《标准化运维手册》，明确运维流程、运维周期、设备巡检标准、故障处置流程、备件管理规范，确保运维工作有章可循；
• 开展标准化巡检，定期对设备、线路、通信链路进行巡检，记录巡检结果，及时发现并处理设备隐患，避免故障扩大；
• 建立标准化备件库，按照设备型号、规格储备常用备件，确保故障时可快速更换，提升运维效率；
• 开展运维人员标准化培训，提升运维人员的专业能力，确保其掌握标准化运维流程与设备操作规范；
• 建立运维数据标准化管理体系，记录运维数据、故障信息、设备运行状态，为后续架构优化、运维改进提供数据支撑。

三、关键技术支撑：保障标准化架构设计全流程落地

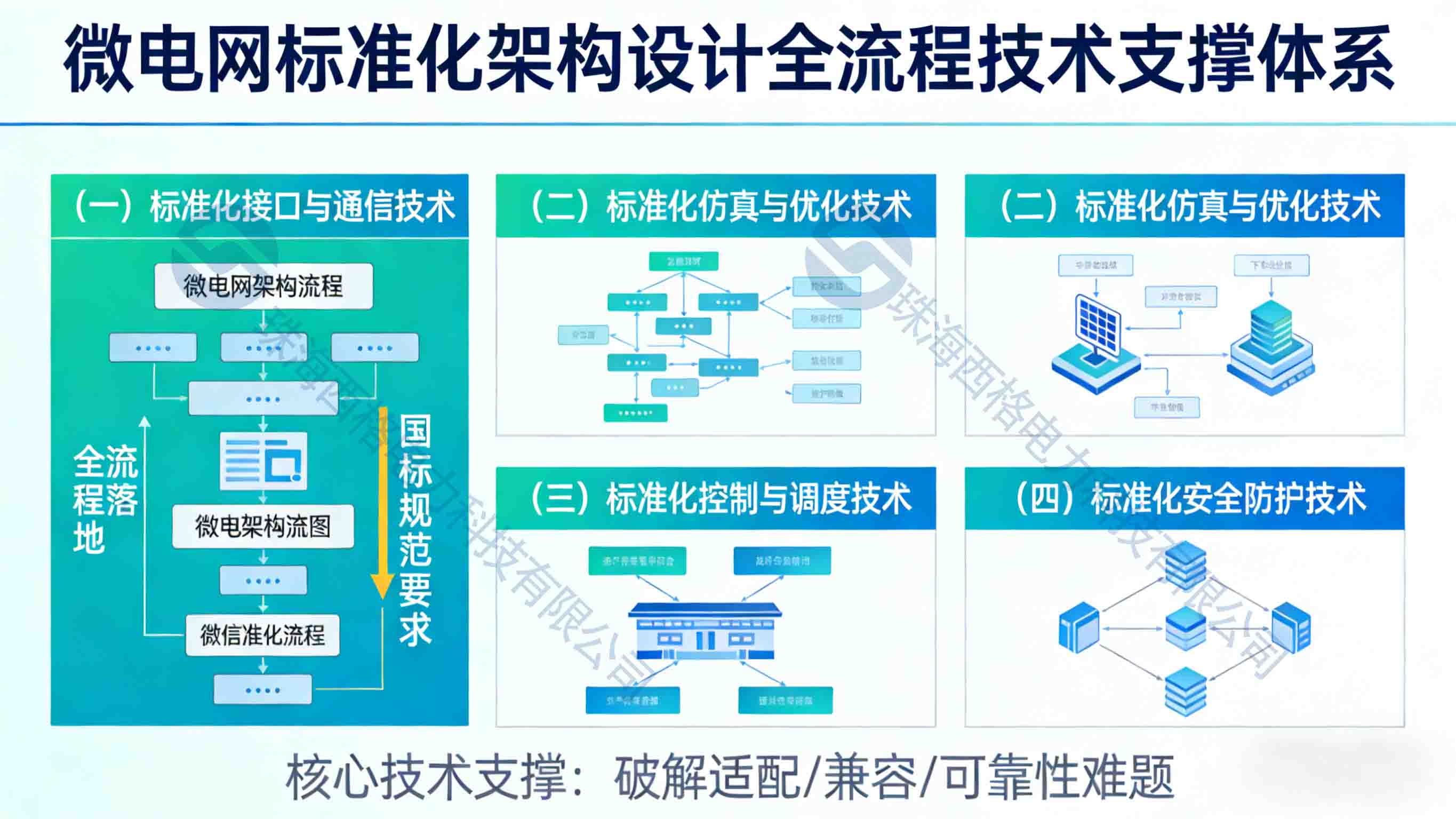

微电网标准化架构设计全流程的落地，需依托核心技术支撑，破解标准化适配、兼容性、可靠性等难题，重点突破四大关键技术，全程贴合国标规范要求：

（一）标准化接口与通信技术

采用标准化接口设计技术，统一“源-网-荷-储”各设备的电气接口与机械接口，解决不同厂家设备的适配问题；依托IEC 61850、MQTT等标准化通信协议，构建高速、可靠的通信网络，实现各环节数据实时互通，确保EMS系统可精准调度、管控所有设备，为标准化架构提供通信支撑，符合GB/T 42731-2023关于微电网通信的技术要求。

（二）标准化仿真与优化技术

依托PSCAD、MATLAB/Simulink等标准化仿真工具，构建精准的微电网仿真模型，实现不同场景下的标准化仿真验证；融入智能优化算法，针对仿真中发现的问题，优化架构设计、控制策略与设备选型，确保架构性能符合标准化要求，提升设计方案的可行性与可靠性。

（三）标准化控制与调度技术

构建标准化控制与调度体系，采用统一的控制策略与调度算法，实现微电网在不同运行模式下的稳定运行；融入边缘计算技术，实现底层设备的自主调节与中层协调，配合上层EMS系统的全局调度，确保控制策略的标准化、高效性，贴合国标中关于微电网控制的核心要求。

（四）标准化安全防护技术

构建全方位标准化安全防护体系，采用区块链、加密传输、防火墙等技术，防范网络攻击、数据篡改与设备异常；设置标准化故障隔离装置与安全监测系统，实时监测设备运行状态与通信链路，出现异常及时报警、快速处置，确保微电网运行安全，符合电力系统安全标准化规范。

四、工程实践案例：标准化架构设计流程的落地应用

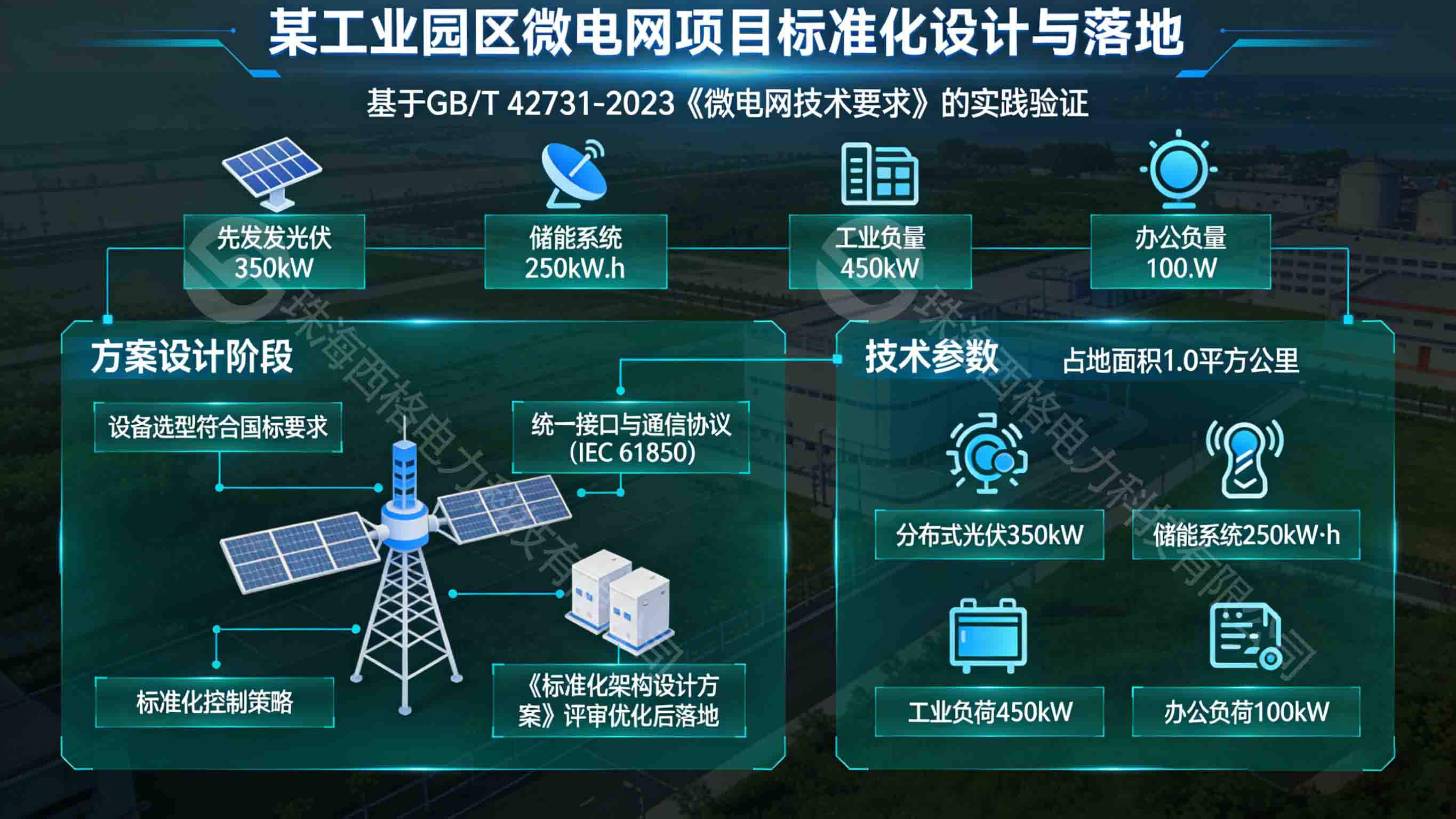

某工业园区微电网项目，占地面积1.0平方公里，包含分布式光伏350kW、储能系统250kW·h、工业负荷450kW、办公负荷100kW，采用本文提出的微电网标准化架构设计流程，严格遵循GB/T 42731-2023《微电网技术要求》，实现了标准化设计与落地，验证了流程的可行性与实用性。

1. 需求分析阶段：通过标准化调研，明确项目为并网型微电网，核心需求为新能源消纳率≥90%、供电可靠性≥99.9%、运行成本降低15%，形成《需求分析标准化报告》，经评审确认后指导后续设计；
2. 方案设计阶段：采用并网型标准化拓扑，设备选型均符合国标要求，统一接口与通信协议（IEC 61850），制定标准化控制策略，形成《标准化架构设计方案》，评审优化后落地；
3. 仿真验证阶段：采用PSCAD构建标准化仿真模型，模拟4类核心场景，优化控制策略，确保性能指标达标，形成《仿真验证标准化报告》；
4. 工程实施阶段：按照标准化施工方案，规范设备安装、线路铺设与系统调试，做好施工记录，中间验收合格后进入下一环节；
5. 验收运维阶段：按照标准化验收流程，完成工程质量、系统性能、标准化符合性验收，验收合格后，制定《标准化运维手册》，建立标准化运维体系。

项目落地后，微电网运行稳定，新能源消纳率达93%，供电可靠性达99.93%，运行成本较传统非标准化微电网降低18%，设备兼容性提升40%，运维效率提升35%，实现了“标准化设计、规范化施工、高效化运维”的目标，为工业园区微电网标准化建设提供了可复制、可推广的实践经验。

此外，某海岛离网微电网项目，采用相同标准化设计流程，严格遵循国标规范，实现了新能源出力的高效消纳与负荷稳定供给，离网运行可靠性达99.86%，进一步验证了该流程的适配性与实用性。

微电网标准化架构设计流程，核心是通过“需求分析-方案设计-仿真验证-工程实施-验收运维”的全步骤标准化，破解行业内架构不统一、设备不兼容、流程不规范等痛点，依托GB/T 42731-2023等现行国标规范，实现微电网设计、建设、运维的规范化、可复制、可推广。本文提出的全流程设计方案，明确了各步骤的标准化要求、实操要点与输出成果，结合工程案例验证了流程的可行性，为微电网标准化架构设计提供了清晰的技术路径。

随着新型电力系统的持续发展与微电网规模化推广，未来微电网标准化架构设计流程将向“智能化、数字化、一体化”方向发展：一方面，融合数字孪生、人工智能等技术，实现需求分析、方案设计、仿真验证的智能化升级，提升设计效率与精度；另一方面，进一步完善微电网标准化体系，推动架构设计、设备接口、通信协议、运维规范的统一，加强与主网标准化的协同，降低集成与运维成本；同时，拓展标准化流程的应用场景，适配工业园区、居民社区、海岛、数据中心等多场景需求，推动微电网高质量发展，为新型电力系统建设与“双碳”目标实现提供有力支撑。
