焊道无痕，协议无界——打通CC-Link IE与CANopen的“钢铁焊缝”

焊道无痕，协议无界——打通CC-Link IE与CANopen的“钢铁焊缝”

协议简述

CC-Link IE是基于以太网的千兆工业网络，具备高实时性与大容量数据传输能力；CANopen则广泛应用于设备级控制，如驱动器、传感器。疆鸿智能JH-COP-CCLKIE网关实现两者双向数据映射，解决异种总线设备混用问题。

网关电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

FANUC机械臂参数（以R-2000iC/210F为例）

- 负载：210 kg

- 重复定位精度：±0.05 mm

- 控制轴数：6

- 通信接口：支持CANopen、DeviceNet

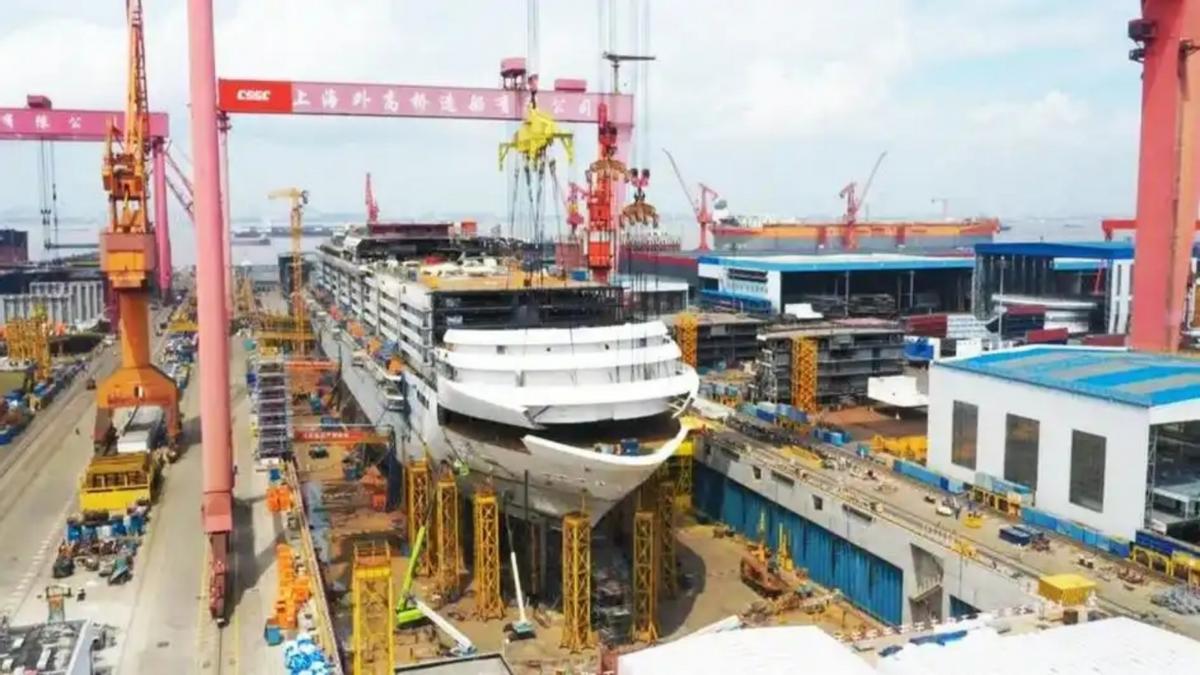

项目案例：船舶钢结构自动化焊接

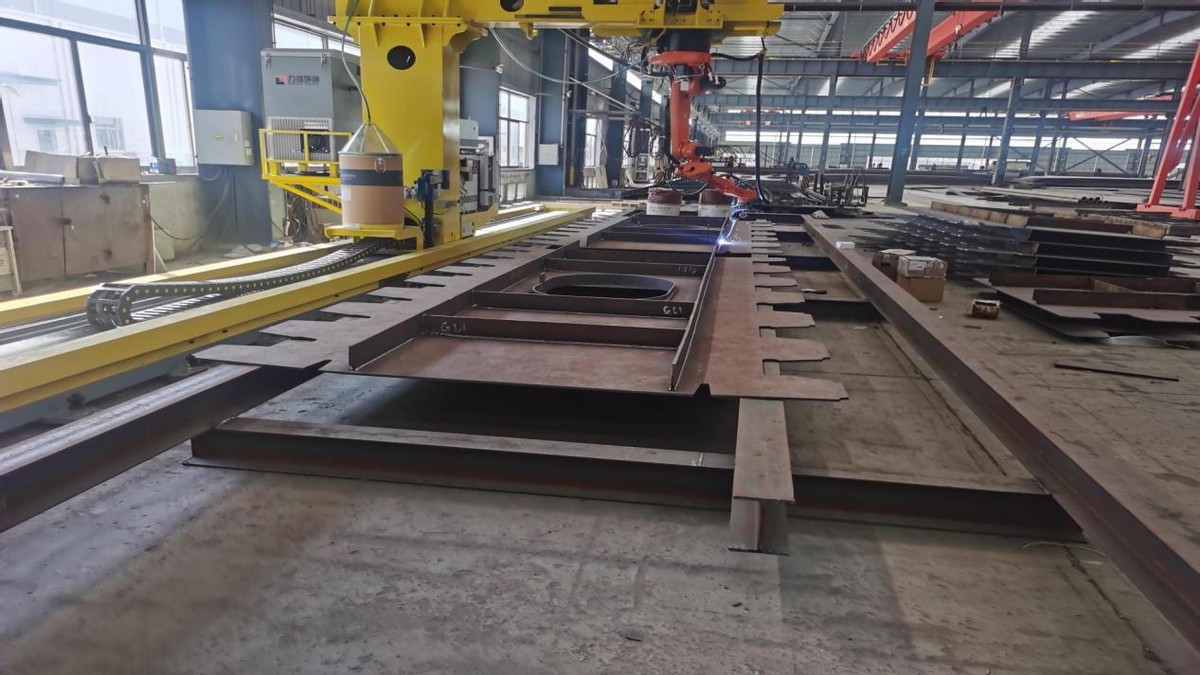

某船厂分段车间引入FANUC焊接机器人，原控制系统为三菱L系列PLC（CC-Link IE主站），而机器人仅支持CANopen。改造前需通过中间PLC转换，数据延迟约80ms，且因协议不匹配常出现焊道轨迹偏移。

现场实施

网关JH-COP-CCLKIE安装在控制柜内：

- 以太网口连接三菱LJ72GF15-T2模块，配置站号及刷新参数

- CANopen接口接入FANUC R-30iB控制柜，设置波特率500kbps，映射PDO为16个机器人状态字与12轴目标位置

- 编写PLC程序，将焊缝起始点、焊枪姿态等实时写入网关缓冲区

实施前后对比

- 通讯延迟从80ms降至12ms，焊接速度提升22%

- 因协议不匹配导致的故障停机次数由每月5次降为0

- 单条焊缝编程调试时间由45分钟缩短至15分钟

总结

CC-Link IE转CANopen网关解决了高速骨干网与设备总线间的异构集成难题。在船舶钢结构焊接中，该方案降低了数据延迟，消除了协议冲突，显著提升焊接节拍与轨迹精度。对于需混合使用日系PLC与欧系现场设备的场合，此类网关是高效、低成本的工程选择。
