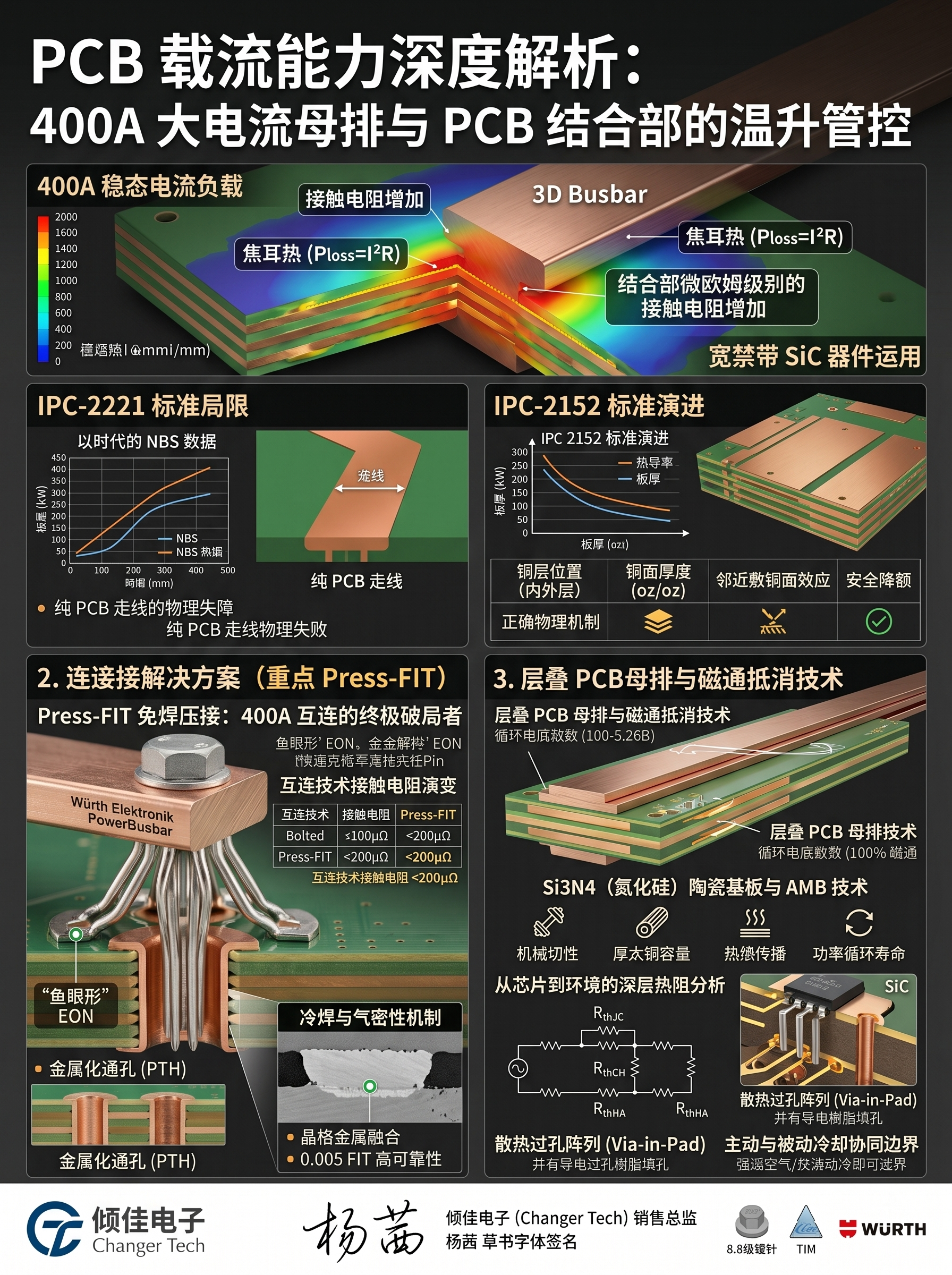

PCB 载流能力深度解析：400A 大电流母排与 PCB 结合部的温升管控

PCB 载流能力深度解析：400A 大电流母排与 PCB 结合部的温升管控

引言：高功率密度时代的电气互连挑战

在现代高功率电子系统（如电动汽车牵引逆变器、储能系统、大功率直流快充充电桩以及航空航天电源分配网络）的快速演进中，系统对功率密度的要求正以指数级增长。这一趋势的核心驱动力是宽禁带（WBG）半导体器件，特别是碳化硅（SiC）和氮化镓（GaN）功率器件的广泛应用。SiC 器件具备极高的开关频率、极低的导通电阻（RDS(on)​）以及高达 175°C 甚至 200°C 的结温耐受能力 。然而，随着器件本身性能的大幅提升，当系统电流需求攀升至 400A 甚至更高时，传统的印刷电路板（PCB）纯铜箔走线已无法满足载流需求。为了实现系统的微型化与低阻抗，必须引入大截面铜母排（Busbar）并将其与 PCB 进行直接的物理与电气结合 。

在 400A 的极端稳态或瞬态电流负载下，母排与 PCB 的结合部成为了整个电源分配网络（PDN）中最脆弱的电气与热学瓶颈。结合部微欧姆（μΩ）级别的接触电阻增加，都会在 400A 的电流下引发极其严重的焦耳热（Ploss​=I2R），进而导致局部温升失控、材料退化、绝缘失效甚至系统烧毁 。因此，如何在高频、高电流密度的复杂工况下，对 400A 大电流母排与 PCB 结合部进行深度的温升管控，涉及电气工程、传热学、材料科学以及精密机械互连技术的交叉融合。深入的分析表明，通过遵循先进的载流标准、优化机械连接技术（如 Press-FIT 免焊压接）、引入高级陶瓷基板材料（如 Si3​N4​），并优化空间电磁分布以缓解“电流拥挤效应”，是实现系统级热平衡的必由之路 。基本半导体一级代理商-倾佳电子力推BASiC基本半导体SiC碳化硅MOSFET单管，SiC碳化硅MOSFET功率模块，SiC模块驱动板，PEBB电力电子积木，Power Stack功率套件等全栈电力电子解决方案。

基本半导体授权代理商倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！

印刷电路板的载流物理学：从 IPC-2221 到 IPC-2152 标准的演进

在探讨大电流母排结合部之前，必须明确 PCB 自身的载流与散热物理模型。业界曾长期依赖 IPC-2221 标准进行走线宽度与温升的计算。然而，该标准的基础数据来源于 1955 年美国国家标准局（NBS）的有限测试，其测试环境过于理想化，未能准确反映现代多层、高密度 PCB 在复杂热环境下的真实行为 。

2009年发布的 IPC-2152 标准（《决定印制板设计中载流能力的通用标准》）通过大规模的经验数据采集与有限元热力学分析，对 PCB 的载流能力进行了重新定义。该标准引入了热导率、板厚、介电材料类型以及内层敷铜面的散热效应等关键变量，为大电流设计提供了更为严谨的理论支撑 。

IPC-2152 的核心参数与热力学影响

根据 IPC-2152 标准，PCB 走线的载流能力主要取决于其横截面积、铜箔厚度以及系统允许的最大温升（ΔT）。在实际工程中，设计目标通常将系统稳态温升控制在 10°C 至 20°C 之间，以确保基材（如通常玻璃化转变温度 Tg​ 约为 170°C 的 FR-4 改进材料）和周围热敏感元器件的长期可靠性 。

变量因子	物理机制与热力学影响	IPC-2152 修正效应
铜层位置 (内外层)	外层走线由于空气对流与黑体辐射，传统认为其散热优于内层。然而，若内层紧邻大面积接地或电源铜皮，其垂直热传导效率可能大幅提升。	内部走线在多层板中若有铜皮辅助，其载流能力显著提升，打破了 IPC-2221 中内层载流能力仅为外层 50% 的刻板假设 。
铜面厚度 (盎司/oz)	增加铜厚（如 2oz、3oz 甚至 10oz 级别的重铜）可直接增加导体横截面积，成比例降低直流电阻。	面对大电流，厚铜是控制温升的物理基石。厚铜走线不仅能承载更大电流，还能实现极佳的横向热均流（Heat Spreading） 。
邻近敷铜面效应	附近的大面积固体铜皮充当了极佳的热扩散器（Heat Spreader），将热量从走线快速抽离并散布至整个板面。	距离走线较近的大面积铜皮可提供 0.65 至 0.80 的降额校正因子，使走线温度显著降低 20% 至 50% 。
安全降额裕度	不同应用领域对故障的容忍度不同，决定了设计时的安全余量。	消费电子通常留有 20% 裕度，而汽车、医疗与航空航天领域由于工况恶劣，需留出 40% 至 50% 以上的安全裕度 。

当系统级稳态电流达到 400A 时，即便使用 3oz 或 4oz 的超厚铜，所需的走线宽度也将达到荒谬的程度，难以在标准尺寸的 PCB 上实现。例如，即便是在允许 45°C 极端温升的条件下，承载百安培电流也需要极宽的截面 。因此，对于 400A 的负载，纯粹依赖 PCB 走线已在物理层面失效，必须采用三维母排（3D Busbar）架构，将厚实的独立铜排直接互连至 PCB 上的功率器件管脚附近 。母排不仅提供了极低的直流电阻路径，其巨大的热容和表面积还能充当系统级的无源散热器，有效改善局部过热 。

接触电阻的微观物理机制与连接退化

将 400A 级别的母排与 PCB 结合，其界面的接触电阻（Contact Resistance）是热量生成的绝对根源。为了有效管控温升，必须深入理解宏观连接背后的微观物理机制。

即使是经过精密机械加工、表面看似绝对平滑的铜母排，在微观显微镜下，其表面也布满了起伏的微凸体（Asperities）。当两块金属表面被压紧时，真实的接触仅发生在这些微凸体的最高点上，真实的金属对金属接触面积（Real Contact Area）往往只有宏观表观重叠面积的 1% 左右 。

电流在通过结合部时，被迫收缩并挤过这些微小的接触点，导致电流流线发生剧烈弯曲。这种几何形状上的电流收缩会产生额外的电阻，被称为“收缩电阻”（Constriction Resistance）。由于所有电流都必须通过这些极小的横截面，局部电流密度将达到惊人的数值，从而在此处产生极高的焦耳热。在 1600A 级别的大电流测试中，接触电阻微小的漂移（例如从 10μΩ 增加至 15μΩ，仅增加 50%），都会导致产生的热量激增 2.25 倍，足以使连接点在热成像仪下呈现耀眼的白炽状态 。

互连技术演进：从螺栓、焊接到免焊压接

为了克服微观接触电阻带来的热失控风险，母排与 PCB 的连接技术经历了从传统的螺栓紧固、高温焊接到现代的 Press-FIT 免焊压接技术的演进。在 400A 的高压大电流应用场景中，这三种技术的机械行为与热力学表现呈现出本质的差异。

传统螺栓连接与“全重叠”迷思

螺栓连接（Bolted Joints）在电力分配与开关柜系统中历史悠久。长久以来，工业界存在一个广泛的误区：认为母排与 PCB 铜箔的结合面必须实现“全重叠”（Full Overlap）——即接触面积越大，电阻越小、温升越低。然而，深度的工程研究与红外热成像数据反复证明，这一假设是错误的 。

在螺栓连接中，电流几乎完全集中在垫圈压力正下方、夹紧力（Clamping Force）最大的核心区域流淌。超出该高压应力区的边缘重叠部分，由于缺乏足够的法向压力，微凸体无法被压碎形成冷焊，对降低接触电阻毫无贡献。盲目扩大重叠面积只会徒增铜材成本与重量，而无法抑制温升 。

更严峻的问题在于热机械退化。在大电流引起的热循环（Thermal Cycling）作用下，母排和紧固件会经历反复的热胀冷缩。

1. 应力松弛与蠕变（Stress Relaxation and Creep）： 铜材料在持续高温下会发生退火现象，机械强度下降。螺栓施加的初始夹紧力会随时间发生应力松弛，特别是在铝制母排中，蠕变现象更为显著 。
2. 氧化层的侵入： 随着夹紧力的丧失，界面的微观间隙扩大，空气中的氧气与水分趁机侵入，在铜表面生成导电性极差的氧化铜（CuO）薄膜 。
3. 热失控的指数级恶化： 氧化层导致接触电阻上升，进而产生更多焦耳热，更高的温度又进一步加速了材料的退火与氧化。这种恶性循环会使原本只有 30°C 温升的接点，在几个月内温升飙升至 100°C 以上，最终导致灾难性失效 。为了延缓这一过程，工业标准要求必须使用 8.8 级高强度螺栓、硬化压力垫圈，并严格使用校准扭矩扳手进行星型交叉预紧 。

焊接技术的局限与热损伤

另一种常见的连接方式是直接将母排焊接（Soldering）在 PCB 表面。虽然波峰焊或激光选择性焊接可以形成金属性的冶金结合，从根本上消除了空气间隙和氧化问题，但在 400A 的工况下，其应用面临巨大挑战 。

400A 级别所需的厚铜母排具有极其庞大的热容量（Thermal Mass）。在焊接过程中，母排会如同一个巨大的散热器，迅速抽走烙铁或波峰的温度。为了使焊料达到熔点并充分润湿（Wetting），必须对结合部施加极高的温度或延长加热时间。这种极端的热输入会对 PCB 的树脂基材造成严重的热冲击，引发分层（Delamination）、过孔断裂，甚至烧焦基板 。此外，由于热量分布不均，极易产生“虚焊”或“冷焊斑”（Cold Solder Joints），这些内部带有微裂纹的焊点在大电流通过时会成为高阻抗的热斑 。同时，随着 RoHS 指令对无铅焊料的强制要求，无铅焊料更高的熔点进一步加剧了热冲击的风险 。

Press-FIT 免焊压接：400A 互连的终极破局者

鉴于螺栓的应力松弛和焊接的热损伤，Press-FIT（免焊压接）技术 在过去十余年中迅速崛起，成为 400A 高压大电流母排与 PCB 结合的最优解，并在航空航天及新能源汽车中得到了广泛验证 。

Press-FIT 技术通过将具有特殊弹性变形区的连接器引脚，强行压入 PCB 上公差严格控制的金属化通孔（PTH）中来实现电气与机械的同步连接 。

互连技术	接触电阻演变	热机械稳定性	组装工艺与热应力影响
螺栓紧固	初始较低，但受氧化和应力松弛影响，长期易指数级漂移 。	较差。易受震动松脱，需定期维护和重新施加扭矩 。	无组装热应力，但需要极度严格的表面清洁和扭矩控制程序 。
焊接连接	极低且无氧化风险，但受内部微裂纹或虚焊影响大 。	中等。热循环引起的材料热膨胀系数（CTE）失配易导致焊点疲劳断裂 。	极差。大尺寸母排导致焊接热输入巨大，极易引发 PCB 基材分层与热损伤 。
Press-FIT	保持在 100-200 μΩ 以下，形成冷焊气密层，终身不漂移 。	极佳。弹性插针补偿热膨胀，抗剧烈震动，失效率比焊接低百倍 。	完美。室温下的纯机械压接，零热应力，无需助焊剂与清洗 。

冷焊与气密性物理机制： 早期的实心压接针（Solid Pins）容易对 PCB 孔壁造成严重破坏。现代高可靠性系统均采用柔性压接针（Compliant Pins），如“鱼眼形”（Eye-of-the-Needle, EON）或双弹簧（Bi-spring）结构 。在压入过程中，柔性区受到孔壁的挤压而发生弹性与塑性变形。此时，插针与孔壁镀层（通常为锡或沉金）之间产生极高的法向接触应力。在巨大的摩擦与压力作用下，接触界面的微凸体被彻底压碎，发生晶格层面的金属融合，即冷焊（Cold Welding） 。

冷焊区形成了一个绝对的气密性连接（Gas-tight connection），彻底切断了氧气、湿气以及腐蚀性硫化气体的侵入路径，从根本上免疫了氧化带来的电阻退化 。这种金属性融合使得 Press-FIT 的接触电阻极低，通常仅为 100μΩ 至 200μΩ 。

高可靠性与分散载流： 为了承载 400A 的巨流，基于 Press-FIT 的母排模块（如 Würth Elektronik 的 PowerBusbar）通常采用矩阵式多针脚排布 。这种设计将 400A 的总电流均匀分散到数十个电镀孔中，极大地降低了单一连接点的电流密度，避免了局部热斑（Hotspots）的产生 。此外，柔性插针能够像微型避震器一样，吸收和补偿由极端热循环（如 -40°C 至 150°C）引发的基板与母排之间因热膨胀系数（CTE）失配而产生的剪切应力，从而防止通孔铜壁断裂 。

统计数据表明，Press-FIT 技术的失效率（Failure in Time, FIT）低至 0.005 FIT（即每十亿组件小时发生 0.005 次失效），比传统螺栓或焊接连接（0.5 FIT）降低了两个数量级，这使其成为 Wolfspeed 等厂商 SiC 功率模块的标配选择 。

电流拥挤效应与高频杂散电感的缓解策略

在处理 400A 的宏大稳态电流时，纯粹的欧姆阻抗已极具破坏性。而当这一电流由宽禁带 SiC MOSFET 进行高频（如 100kHz 以上）脉宽调制（PWM）切换时，系统不仅面临极大的直流焦耳热，更受到复杂电磁场效应和寄生参数的强烈干扰。

电流拥挤效应（Current Crowding Effect）

在高压大电流网络中，母排与 PCB 的结合部往往伴随着几何形状的剧烈变化，如直角拐弯、连接孔径的突然收缩等。电流具有寻找最低阻抗（低频时）或最低电感（高频时）路径的物理天性。因此，电流无法均匀地分布于整个铜导体的宏观截面上，而是趋向于沿着内侧边缘或特定路径高度集中，这种现象被称为“电流拥挤效应” 。

例如，当 400A 电流通过一个不对称的直角结合部时，尖角内侧的局部电流密度可能是平均值的数倍。由于局部焦耳热与电流密度的平方（J2ρ）成正比，该区域会迅速演变为一个极度危险的高温热斑（Hot Spot）。在 ANSYS Q3D 或 Maxwell 等有限元仿真软件中，可以清晰地观察到这些几何突变点处的红色高温区 。

缓解设计准则：

1. 倒角与平滑过渡： 避免在 PCB 走线和母排设计中出现尖锐的直角。通过进行大半径圆弧倒角（Chamfering）处理或设计平滑的喇叭口过渡几何形状，可以引导电流流线（Current flow lines）更加舒缓地散开，减少电流分布的剧烈扰动，从而显著削弱局部热斑的产生 。
2. 电流传感器的颈缩设计平衡： 在电动汽车逆变器中，常使用开环霍尔效应差分电流传感器（如 Allegro ACS37612 或 TI DRV425）进行电流监控。为了提高磁场信噪比，工程师故意在传感器下方的 PCB 或母排上设计一个狭窄的切口或颈缩（Notch/Neckdown），以局部提高电流密度 。在 400A 工况下，这种颈缩设计必须经过极度严格的热仿真，以确保人工制造的“电流拥挤区”产生的额外温升在系统散热能力的承受范围之内，避免引发局部的热崩溃。

集肤效应（Skin Effect）与磁通抵消技术

除了电流的几何拥挤，高频开关带来的集肤效应是另一个致命威胁。随着 SiC 器件开关频率的提升，交变电流会在导体内部产生涡流，导致电流被排挤到导体的极浅表层（Skin Depth）流动 。这意味着导体的有效导电横截面积大幅减小，高频交流电阻（AC Resistance）急剧上升。在此物理限制下，一味通过增加铜母排或 PCB 走线的绝对厚度来对抗高频电流引起的温升，其边际效益将迅速递减 。

解决方案：层叠 PCB 母排与磁通抵消（Flux Cancellation）： 为了在 400A 高频、高 di/dt 工况下同时控制温升和开关换流期间的电压过冲（Voltage Overshoot），业界前沿开始采用多层 PCB 层叠母排（Laminated PCB Busbar）架构。 通过将承载正极（DC+）与负极（DC-）的高频交变电流路径分别安排在 PCB 紧密贴合的相邻层，确保两层中的大电流方向始终相反。根据电磁学原理，这两个方向相反的平行电流所产生的交变电磁场（磁通）会在 PCB 层间相互抵消 。

这种磁通抵消技术带来了双重巨大收益：

1. 降低杂散电感： 换流回路的杂散电感（Commutation Loop Inductance）被极大地压缩（例如在某 800V/40kW 逆变器研究中被压低至 67nH），有效抑制了 SiC 开关期间的尖峰电压应力，避免了器件击穿 。
2. 缓解高频热耗散： 并行宽平面的设计最大限度地增加了导体表面积，不仅减弱了集肤效应的影响，还强制电流在不同平面内均匀分布，极大地缓解了高频寄生阻抗带来的异常发热 。 此外，针对多芯片并联的拓扑，利用多层 PCB 母排还可以实现极其精确的阻抗对称性，在一项 400V/385A 的双脉冲测试研究中，并联芯片间的电流不平衡量被严格控制在 5A 以内（即优于 1.5%），实现了完美的动态均流（Dynamic Current Sharing），从根本上杜绝了单一器件过载引发的雪崩式热失控 。

从芯片到环境的深层热阻分析：SiC 模块封装与 Si3N4 AMB 基板的革命

无论是压接优化还是磁通抵消，最终结合部产生的热量以及功率器件本身的巨量热耗散，都必须通过一个精密规划的系统级热阻链（Thermal Resistance Path, Rth​）传导至外部环境。

在 400A 应用中，以碳化硅（SiC）模块为核心的系统，其热力学参数极为惊人。依据前沿商用器件（如 BASiC Semiconductor 的工业级与汽车级 SiC MOSFET 模块）的数据，我们可以一窥其热学管理挑战：

• BMFC3L120R14E3B3 模块： 此 1400V 模块内部的 SiC MOSFET 在 90°C 壳温（TC​）下可支持 120A 连续电流，脉冲电流（IDRM​）高达 240A。在结温（Tvj​）达到极限 175°C 且壳温保持 25°C 时，单管最大功耗（PD​）高达 572 W 。
• BMF008MR12E2G3 / BMF240R12E2G3 模块： 1200V 电压下，连续工作电流可达 160A 至 240A，脉冲峰值冲击可达 320A 至 480A。其极限功耗更是高达 515 W 至 785 W 。

这些模块虽然具有极低的导通电阻（如 BMF240R12E2G3 在室温下典型值为 5.5 mΩ，即使在 175°C 结温下也仅增至 10.0 mΩ）以在源头上抑制焦耳热，但 400A 的宏大电流仍会产生数百瓦的集中热源 。

系统的核心热阻公式定义为： Q=Rth(Total)​ΔT​=RthJC​+RthCH​+RthHA​Tjunction​−Tambient​​ 其中 Q 为热通量（Thermal Flux），RthJC​ 为结到壳的热阻，RthCH​ 为壳到散热器的热阻，RthHA​ 为散热器到环境的热阻。如果在这一热链路中，绝缘基板或界面热阻过高，便会引发热量“倒灌”，导致局部温升突破 175°C 的器件物理红线，最终引发灾难 。

Si3​N4​（氮化硅）陶瓷基板与 AMB 技术的热力学重塑

为了突破数千瓦级热耗散在裸片（Die）与底层铜背板之间的热瓶颈，上述提及的所有 BASiC 大功率 SiC 模块均不约而同地采用了一项核心材料科技： Si3​N4​（氮化硅）陶瓷基板 。

在电力电子封装史中，氧化铝（Al2​O3​）因成本低廉而被广泛使用，但其极低的热导率（约 24 W/m·K）早已无法满足 400A 高功率密度的散热需求。随后引入的氮化铝（AlN）虽然具备极高的热导率（170-200 W/m·K），但其致命弱点在于机械强度低下、断裂韧性差、极度易脆 。在大电流引起的高低温剧烈交变循环（Thermal Shock）中，铜层与 AlN 陶瓷之间由于热膨胀系数（CTE）的失配，极易产生微裂纹，导致绝缘失效。

Si3​N4​ 基板通过活性金属钎焊（AMB, Active Metal Brazing）工艺与铜箔结合，完美解决了这一世纪矛盾。

1. 超凡的机械韧性与厚铜承载力： Si3​N4​ 具备极高的抗弯强度（>700-800 MPa）和惊人的断裂韧性（≥6.5 MPam​），远远超越 Al2​O3​ 和 AlN 。这种出色的机械坚固性允许在其表面敷贴厚度达到 0.8mm 甚至 1.0mm 的超厚铜层（相比之下，AlN 通常只能承受 0.3mm 以下的薄铜层以防止龟裂） 。
2. 三维热传导与横向均热（Heat Spreading）的跃升： 虽然 Si3​N4​ 自身的热导率（主流水平约 90 W/m·K，前沿研发已突破 130 W/m·K）在账面上不及 AlN，但正由于其极高的机械强度，允许使用更薄的陶瓷绝缘层（例如 0.25mm 或 0.32mm）配合超厚铜层。厚实的高纯度铜层赋予了基板无与伦比的横向均热能力，将芯片底部的点状极高热流密度迅速横向铺展开来。在严格的系统级热阻测试中，0.32mm Si3​N4​ 配合厚铜的整体热阻（RthJC​）表现，已完全等效甚至超越了使用 0.63mm 陶瓷层的 AlN DBC（直接敷铜）基板 。
3. 革命性的功率循环寿命（Power Cycling Capability）： Si3​N4​ 的低热膨胀系数（CTE，约 2.6 ×10−6/K）与硅（Si）和碳化硅（SiC）芯片极其匹配。这一特性加上 AMB 银铜活性钎料形成的韧性过渡层，使得基板能够完美吸收由 400A 大电流脉冲引发的极速热膨胀剪切力 。在数十万次的极端功率循环（Power Cycling）可靠性测试中，它展现出了不可撼动的稳定性，这成为高可靠性工业、储能及新能源汽车领域（如 BASiC Pcore 系列）的基石保障 。

闭环温度监测：集成 NTC 的作用

除了被动散热路径的设计，主动闭环热管控在 400A 系统中同样至关重要。上述 BASiC 的各类 SiC 大电流模块（如 BMF240R12E2G3，在原理图上明确标示了接至 T1、T2 端子）均在封装内部直接集成了 NTC（负温度系数）热敏电阻 。

由于 NTC 被极其贴近地埋设在发热最核心的功率芯片旁，它规避了外部传感器测量的严重热传导延迟（Thermal Lag）。系统控制器可以以毫秒级的响应速度，实时读取反映最真实结温的连续阻值变化曲线。当监测到结合部或模块局部温度因环境恶化或负载激增而异常攀升并逼近 175°C 物理红线时，控制器能够瞬时触发系统级的有源降额机制（Active Derating）——通过降低开关频率、限流甚至安全切断，从而彻底阻断由于焦耳热累积而引发的火灾或硅片融毁灾难，这是保障 400A 高压体系生命安全的一道终极防线。

全局视角：系统级温升管控的最佳实践与多维防护

综上所述，将 400A 级别的电流平稳、安全地贯穿于母排与 PCB 之间，绝不能仅凭单一元器件的堆砌，而是需要构建一套由内及外、相互嵌合的系统级热管理架构（System-level Thermal Management Architecture） 。

1. 结构布局与热对流几何学

遵循热力学最佳实践，大功率开关器件及高电流母排的 Press-FIT 压接点应当避免放置在 PCB 的边角盲区。将这些热源居中布置（Central Placement） ，能够充分动用 PCB 四周全方位的铜箔广阔面积，最大限度地进行多向自然热传导与红外辐射 。此外，热敏感元器件（如电解电容、晶振、高精度运算放大器）必须远离这条 400A 的“高温主干道”，以防高温导致元件参数漂移或电解液加速干涸 。

2. 散热过孔阵列（Thermal Vias Array）的微观工程

在母排触点和高功率模块的裸露焊盘正下方，应当实施高密度的散热过孔阵列。

• 尺寸与电镀控制： 工程实践表明，过孔直径控制在 0.3mm（约 12 mil）左右是加工成本与毛细抽吸效应的最佳平衡点。同时必须要求电路板厂确保孔壁铜层电镀厚度不低于 25μm，以构建足够的垂直导热面积 。
• Via-in-Pad 与树脂塞孔： 如果在高电流焊盘上直接打敞开的通孔，回流焊过程中的毛细作用会导致液态焊锡沿孔壁流失（Solder Wicking），从而造成芯片底部虚焊和灾难性的热阻激增。因此，必须采用将过孔预先用高导热环氧树脂填满、并在表面重新电镀削平的 Via-in-Pad 树脂塞孔工艺。这一工艺虽提升了制造门槛，但打通了极低阻抗的垂直“热量高速公路”，将顶层的高热流直通背面的大型散热层或冷板 。

3. 热界面材料（TIM）的精细化阻抗消除

无论机械加工多么精密，结合部金属表面以及铝制散热器表面之间，总会存在微观的空气隙。静止空气是极差的导热体（热导率极低）。引入先进的热界面材料（TIM, Thermal Interface Materials） ，如掺有纳米陶瓷颗粒的高性能导热硅脂、相变材料或高导热绝缘垫片（热导率通常在 1 至 5 W/m·K 甚至更高），可以完美填充这些微观粗糙缝隙。优良的 TIM 设计能将此处的界面接触热阻（Contact Thermal Resistance）强行压缩至 0.5°C/W 以下，彻底打通热量逸散的最后一道瓶颈 。

4. 主动与被动冷却技术的协同边界

• 无源辐射与对流： 在自然对流冷却计算模型中，暴露母排的辐射散热占比可达 40%，而自然对流占 60% 。通过对非接触面的母排进行高辐射率的发黑处理或特定绝缘涂层包覆，可以以零能耗的代价显著增强红外辐射散热效率 。
• 极限工况下的流体强制冷却： 面对 400A 的连续稳态电流满负荷运转，尤其是在体积受限的新能源汽车逆变器等狭小舱体内，被动空气散热的对流换热系数（h）存在不可逾越的物理极限。此时必须引入强制风冷（Forced Air Cooling）或更为激进的微通道液冷冷板（Liquid Cooling Cold Plates） 。强劲的循环流体可以极大地压低系统的基准环境参考温度（Ta​ 或 TH​），从而为核心半导体的结温（Tj​）腾出数十摄氏度的安全操作裕度 。

结语

展望未来，随着新一代 800V 甚至更高压的动力平台普及，400A 及更高电流密度的承载需求将成为电力电子行业的标准基线。宽禁带 SiC 器件（如 BASiC 旗下的高功率、高频开关模块）赋予了系统无与伦比的电气性能与微型化空间，但同时也将极端的焦耳热耗散与剧烈的热机械应力挑战，全盘转移到了外部物理互连网络上。

对 400A 大电流母排与 PCB 结合部温升的深度管控，绝非单一领域的修补，而是一场跨越微观材料与宏观结构的系统级战役：

在理论指导上，必须全面摒弃陈旧的 IPC-2221 标准，利用 IPC-2152 引入的热平面降额与内层耦合校正机制，建立严谨的热力学预测模型。

在物理接口的抉择上，传统的螺栓紧固由于无法逆转的应力松弛极易酿成热失控，而大热容波峰焊则伴随着毁灭性的热冲击风险。Press-FIT（免焊压接）技术 凭借其气密性冷焊机理、恒久稳定的微欧姆级超低接触电阻以及超越前两者百倍的机械可靠性（0.005 FIT），已成为大电流节点最为坚固的物理锚点。

在核心封装基材方面， Si3​N4​ 陶瓷配合 AMB 工艺 是一项重塑热阻链的底层革命。它以无可匹敌的断裂韧性彻底解放了厚铜承载能力的禁锢，赋予了系统极致的横向均热能力与抗疲劳功率循环寿命。

最终，结合多层 PCB 反向布线以抹平高频集肤效应与杂散电感、排布高规格塞孔散热过孔（Via-in-Pad）、施加高级导热界面材料并辅以全天候闭环的 NTC 瞬态监控，方能构筑起立体、致密的温升防御网络。唯有在材料科学、电磁几何与精密传热三大维度实现这种深度的统合，才能确保 400A 母排结合部在装备的整个生命周期内，维持着严密的热平衡与无懈可击的安全裕度。
