八路达林顿 + IR‑CUT 一体！WD6803：安防 IPC 一站式驱动优选方案

一、产品综述

在安防监控、IPC 摄像头、工业控制及办公设备等领域，系统常需同时驱动多路负载与 IR‑CUT 滤光片切换。传统分立方案需多颗芯片，元件多、布板复杂、兼容性差，大幅提升成本与故障率。



WD6803是专为安防摄像系统打造的一体化驱动芯片，单片集成八路达林顿阵列 + 双向 H 桥 IR‑CUT 驱动，单路达林顿输出 500mA、H 桥典型输出 200mA，支持 1.8V 低电平输入与 TTL/CMOS 直连，采用 SSOP24 封装。芯片以高集成、宽兼容、强带载、极简外围特性，实现负载驱动与 IR‑CUT 切换二合一，大幅缩减 PCB 面积与 BOM 成本，广泛用于步进电机、继电器、指示灯、IR‑CUT 等多负载协同控制场景。

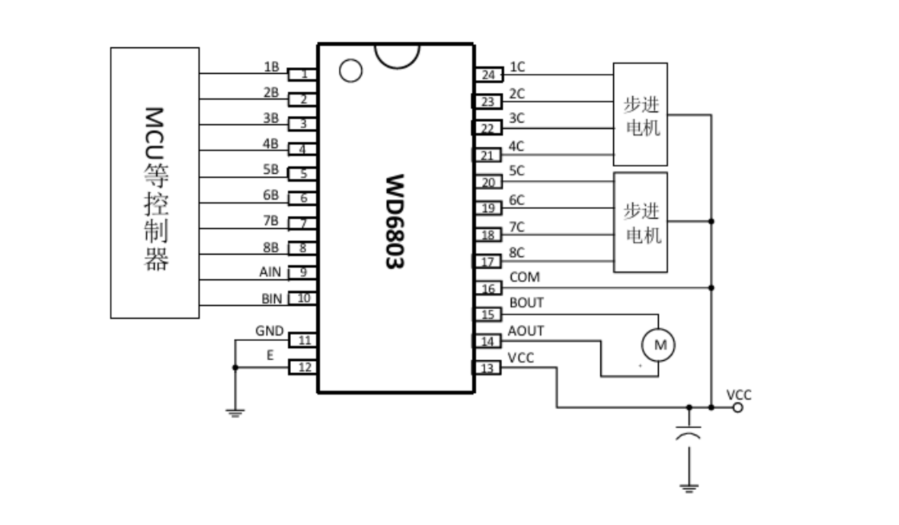

WD6803应用示意图

二、核心特性与落地价值

1. 双功能一体化集成，方案高度精简

WD6803 内置八路 NPN 达林顿管阵列 + 专用 H 桥 IR‑CUT 驱动，一颗芯片同时完成多路负载驱动与滤光片切换，替代传统多芯片组合，显著简化电路、缩小体积、降低物料与调试成本，特别适合空间紧凑的安防摄像模组。

2. 大电流带载，多路可并联扩容

达林顿单路额定输出500mA，多路可并联提升总电流；H 桥驱动典型输出200mA，峰值 500mA，满足继电器、步进电机、指示灯、IR‑CUT 等多种负载需求。内置钳位二极管，高效吸收感性负载反电动势，保护芯片与后级系统。

3. 宽逻辑兼容，1.8V 低电平可识别

支持1.8V 低电压输入，完美兼容 TTL/5V CMOS 逻辑电平，可直连 MCU、DSP 与各类主控，无需分压、限流等胶合逻辑，接口极简、开发门槛低，快速适配新旧平台。

4. 完整 H 桥控制逻辑，IR‑CUT 切换精准

H 桥单元具备正转 / 反转 / 强制停止 / 待机完整逻辑，通过 AIN/BIN 两路电平即可实现全部控制；双高输入停止、双低输入超低待机（<1μA），动作精准无抖动，保障 IR‑CUT 日夜切换稳定可靠。

5. 宽压与宽温，工业级稳定运行

达林顿单元耐压24V，H 桥支持2–18V供电，最大耐压达 20–30V，抗电压波动能力强。工作温度 **-40~85℃**，满足室内外监控、工业环境长期稳定运行，一致性与可靠性优异。

6. SSOP24 标准封装，量产适配性强

采用SSOP24 封装，焊接便捷、散热良好，符合主流贴片生产工艺，统一管脚与逻辑，便于产品系列化设计与硬件复用，大幅缩短研发与量产周期。

三、典型应用场景

1. 安防 IPC 与摄像模组

同时驱动 IR‑CUT 滤光片切换、步进电机、指示灯与继电器，实现日夜切换、云台控制、状态指示一体化，高度集成适配小型化模组。

2. 步进电机与继电器控制

用于打印机、扫描仪、工控模块等，八路达林顿驱动多相绕组与继电器，H 桥辅助执行机构控制，简化多负载驱动方案。

3. 指示灯与 LED 阵列驱动

驱动多路指示灯、点阵、氛围灯等，大电流、高压阻特性支持多串 LED 负载，控制简单、外围极少。

4. 工业与消费类通用控制

替代 ULN2803 + 驱动双芯片方案，用于智能门锁、办公设备、小型工控装置，兼顾多路驱动与专项执行机构控制，高集成降本增效。
