当版图成为器件物理：深纳米时代，应力相关LLE如何重塑先进CMOS技术？

在半导体行业的黄金年代，工艺缩放曾是行业的万能钥匙——晶体管尺寸缩小，性能、功耗、面积的增益便会随之而来。但当CMOS技术迈入深纳米节点，这一“免费”的红利逐渐消失。



如今，设计-工艺协同优化（DTCO）成为技术演进的核心抓手，而一个曾被忽略的关键因素正站上舞台中央——应力相关局部版图效应（LLE）。



一项基于商用7nm FinFET工艺的博士研究展开，该研究结合实验与建模方法，通过包含超 30,000 个器件的高密度测试芯片、专用实验设计（DOE）分离版图效应，并采用经硅片测试校准的 3D TCAD 流程。研究发现，在 p 型器件中，部分版图相关的应力扰动可导致性能变化超过 10%，充分体现局部几何结构对先进节点晶体管行为的显著影响。



本文将阐述应力相关 LLE 为何至关重要、其与 “黄金缩放时代终结” 的关联，以及它如何成为器件物理、紧凑建模、DTCO 与良率导向设计的交叉核心。后续文章将深入讲解测试方法、建模框架、硅片测试结果，及其对未来 FinFET 与环绕栅极（GAA）技术的意义。



PDF

从平面到GAA：器件架构升级，为何让LLE愈发关键？



回顾CMOS的架构演进之路，每一次升级都在解决旧问题，同时带来新挑战：

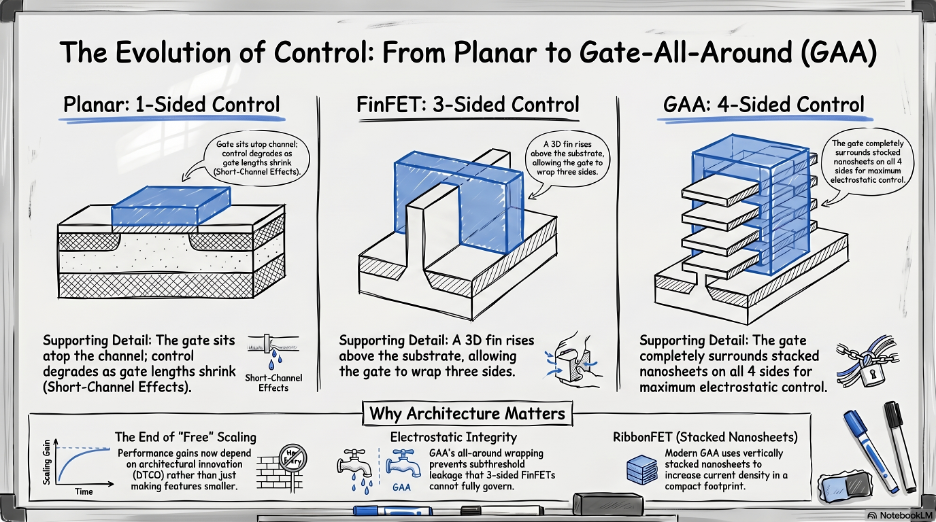

平面MOSFET：栅极单面控制沟道，栅长缩短时短沟道效应凸显，控制能力下降；

FinFET：三维鳍片结构实现栅极三面控制，静电控制能力大幅提升，延长了工艺缩放周期；

GAA（环绕栅极）：栅极完全包裹堆叠纳米片，达成最优静电控制，进一步抑制亚阈值漏电。





架构升级的背后，是器件机械环境的持续复杂化。以FinFET为例，鳍片几何、栅叠层、隔离结构、源/漏应力源与局部图形密度，共同构成了复杂的三维应力分布。提升静电控制的架构转变，让应力相关版图效应在结构上变得至关重要。



进入GAA时代，晶体管的三维化程度更高，版图与器件的耦合更紧密，LLE的影响力只会进一步放大。



PDF

黄金缩放时代落幕：应力，从“增效工具”到“偏差源头”



长期以来，机械应力都是半导体工艺的“性能增效神器”。

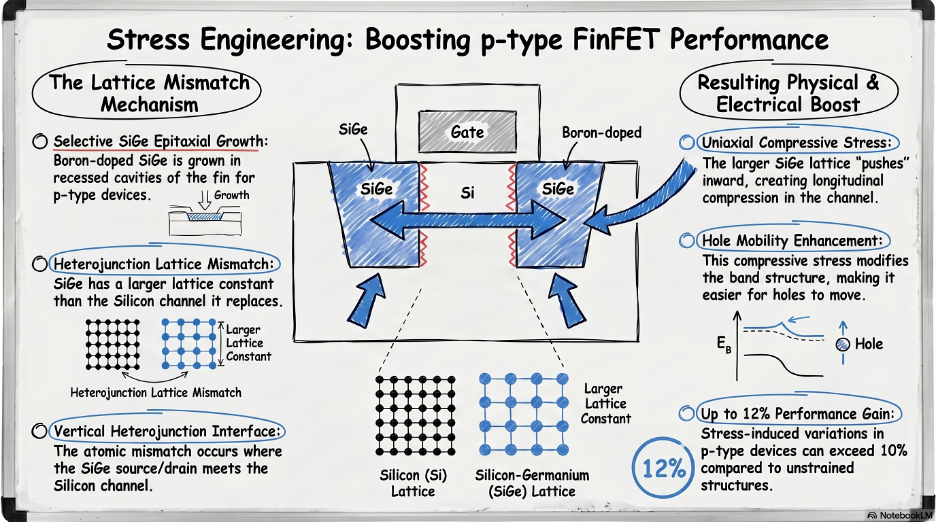

在应变工程中，硅在弹性形变范围内，能带结构会发生可逆改变，进而影响载流子迁移率——这一特性被广泛用于提升器件性能。比如在 p 型 FinFET 中，通过选择性 SiGe 外延生长，可在沟道产生沟道纵向压应力，直接让空穴迁移率显著提升，性能增益超10%。



早期的全局应变技术，在平面工艺中效果显著。但随着器件进入三维时代，行业转向嵌入式外延源/漏、接触刻蚀停止层（CESL）、应力记忆技术（SMT）等局域化应力方案。





而当应力成为性能优化的核心手段，一个新问题随之出现：局部版图会非预期地改变应力场。即便晶体管的标称尺寸完全一致，相邻有源区、隔离结构、栅极终端等版图细节，都会扰动沟道应力分布，引发系统性电学偏差——这就是局部版图效应（LLE）。



更关键的是，p型器件对应力诱导的迁移率变化，敏感度远高于n型器件，这也让p型器件的LLE管控成为技术攻关的重点。

PDF

DTCO与LLE的“双刃剑”：协同优化，为何离不开版图感知能力？



当单纯的节距缩放无法满足密度提升需求，DTCO（设计-工艺协同优化） 成为破局关键。

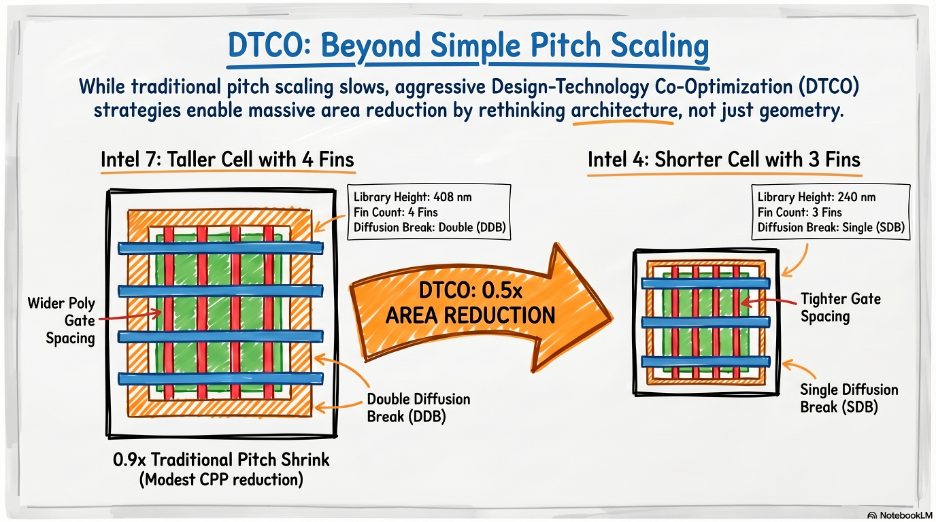

以英特尔从Intel 7到Intel 4的工艺演进为例，密度增益并非仅依赖尺寸缩小，而是通过降低标准单元高度、鳍片精简、紧凑扩散隔离等DTCO手段，实现几何尺寸与架构设计的双重突破。





但DTCO的激进推进，却与LLE敏感性形成了“双刃剑”效应：为了压缩面积，扩散隔断、栅极切割等结构被不断靠近有源沟道，其机械与电学影响被持续放大。曾经距离较远、影响微弱的版图细节，如今都成为了影响器件性能的关键变量。



这意味着，应力感知型DTCO与LLE感知型紧凑建模，已不再是可选优化，而是先进节点研发的必要前提。若忽视局部几何对应力的调制作用，必然导致非预期偏差、匹配性劣化，甚至压缩设计裕度。



PDF

从“经验调试”到“预测建模”：LLE管控，必须迈过的技术门槛



当LLE的影响足以左右电路时序与功耗，“靠经验调试”的时代便一去不返。构建SPICE兼容的紧凑模型与偏差感知型设计流程，成为行业的必然选择。



一个精准的应力相关LLE预测框架，需要经过四个核心步骤：



1

通过工艺感知型机械仿真，提取局部应力场，解析应力张量；

2

基于压阻迁移率模型，将应力信息转化为电学影响，兼顾晶向、电流方向与器件架构；

3

把物理敏感性抽象为版图感知型紧凑模型参数，赋能电路级设计；

4

通过高密度测试芯片与硅片验证，精准分离单一LLE的影响权重。



前述7nm FinFET工艺研究，正是基于这一框架展开。通过超30,000个器件的测试芯片、专用实验设计（DOE）与经校准的3D TCAD流程，实现了LLE从“现象观测”到“模型预测”的跨越。



PDF

核心结论：版图即器件物理，深纳米时代的底层逻辑变革



这项研究的核心观点，一言以蔽之：在先进FinFET工艺中，版图不再仅是器件的掩膜级描述，而是器件物理的一部分。



这不仅是对LLE价值的重新定义，更是黄金缩放时代落幕之后，半导体工程思维的一次底层变革——性能提升不再依赖“单纯缩小尺寸”，而是要精准理解并控制那些曾被忽略的版图与器件的交互作用。



从FinFET到GAA，从工艺缩放到DTCO协同，应力相关LLE的重要性只会与日俱增。唯有将LLE纳入设计、工艺、建模的全流程管控，才能在深纳米时代，持续实现功耗、性能、面积（PPA）的最优解。



未来，随着更多先进节点技术的落地，LLE的表征与建模将成为半导体企业的核心竞争力之一。而这场关于“版图与器件”的深度耦合探索，才刚刚拉开序幕。
