U/V 双频专业无线对讲模块 小型化高集成射频方案

在专业无线对讲模块设计中，U/V 双频、收发频率独立、小型化集成是工程上较难同时兼顾的四项关键指标。SA518对讲模块支持VHF 136–174MHz 与 UHF 400–470MHz双频段工作，两段频率跨度接近 3 倍，在宽带阻抗匹配、收发隔离、双频段功率一致性、滤波结构及 ESD 防护设计上，对 PCB 布局、面积与结构空间均有明确约束。



受射频物理特性限制，再对讲行业内常见设计取舍较为明显：支持 U/V 双频则模块面积偏大；追求小体积则往往在双频性能、隔离度或功能配置上做出妥协。



U/V 双频对讲模块在小型化设计中，主要面临三大工程约束：

• VHF 与 UHF 频段跨度大，宽带射频匹配与滤波电路天然占用更多布局空间；
• 双频段并行工作时收发链路易产生信号串扰，需通过屏蔽、隔离走线或外置滤波器件提升隔离度，进一步增大体积；
• 要保证双频段功率均衡与全温区频率稳定，对功率放大、散热与电源处理均提出更高空间要求。



SA518 U/V 双频：双频段性能均等

SA518 采用高集成宽带射频架构，双频段均按专业对讲指标设计，无性能偏向：

• 接收灵敏度：双频段均达-124dBm
• 发射功率（@4V）：高功率 1W（30dBm）/ 低功率 0.5W（27dBm）
• 邻道抑制：-60dBc
• 频率基准：TCXO 温补晶振
• 工作温区：-30℃~+70℃
•

模块实现双频段功率与灵敏度均衡一致，为开阔区远距离覆盖与城区遮挡环境通信提供稳定支撑。

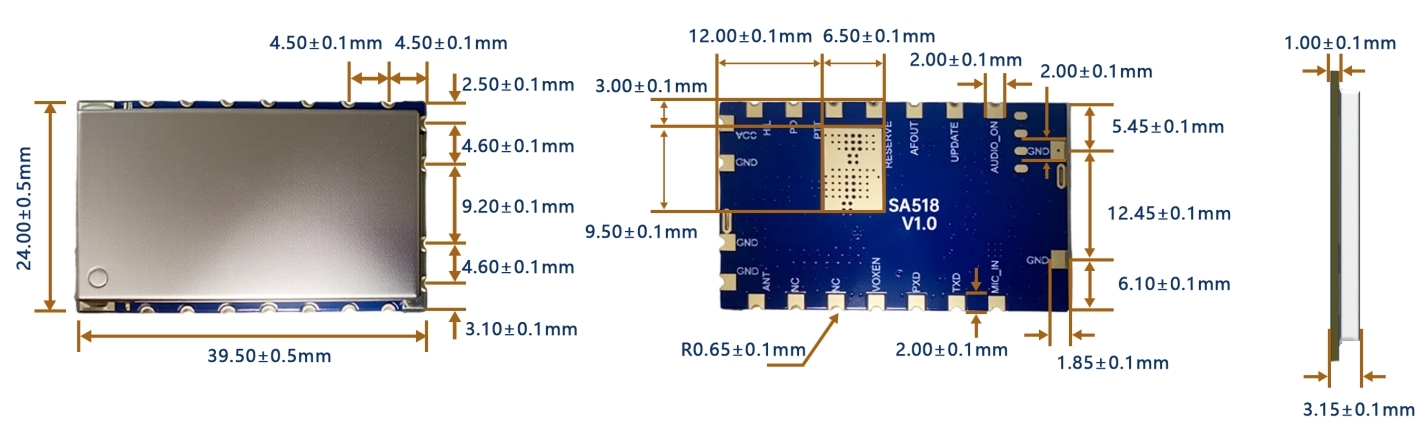

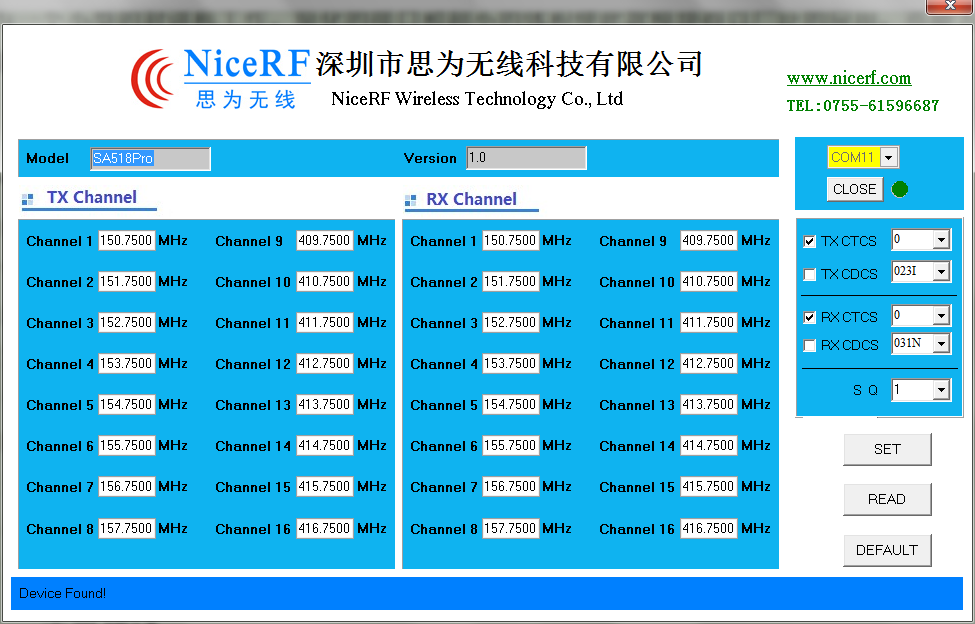

为了客观验证 SA518 的射频性能，我们在标准实验室环境下，基于官方应用板进行了发射功率与接收灵敏度实测，频点可以在我司模块PC软件设置







发射功率测试（频谱分析仪）

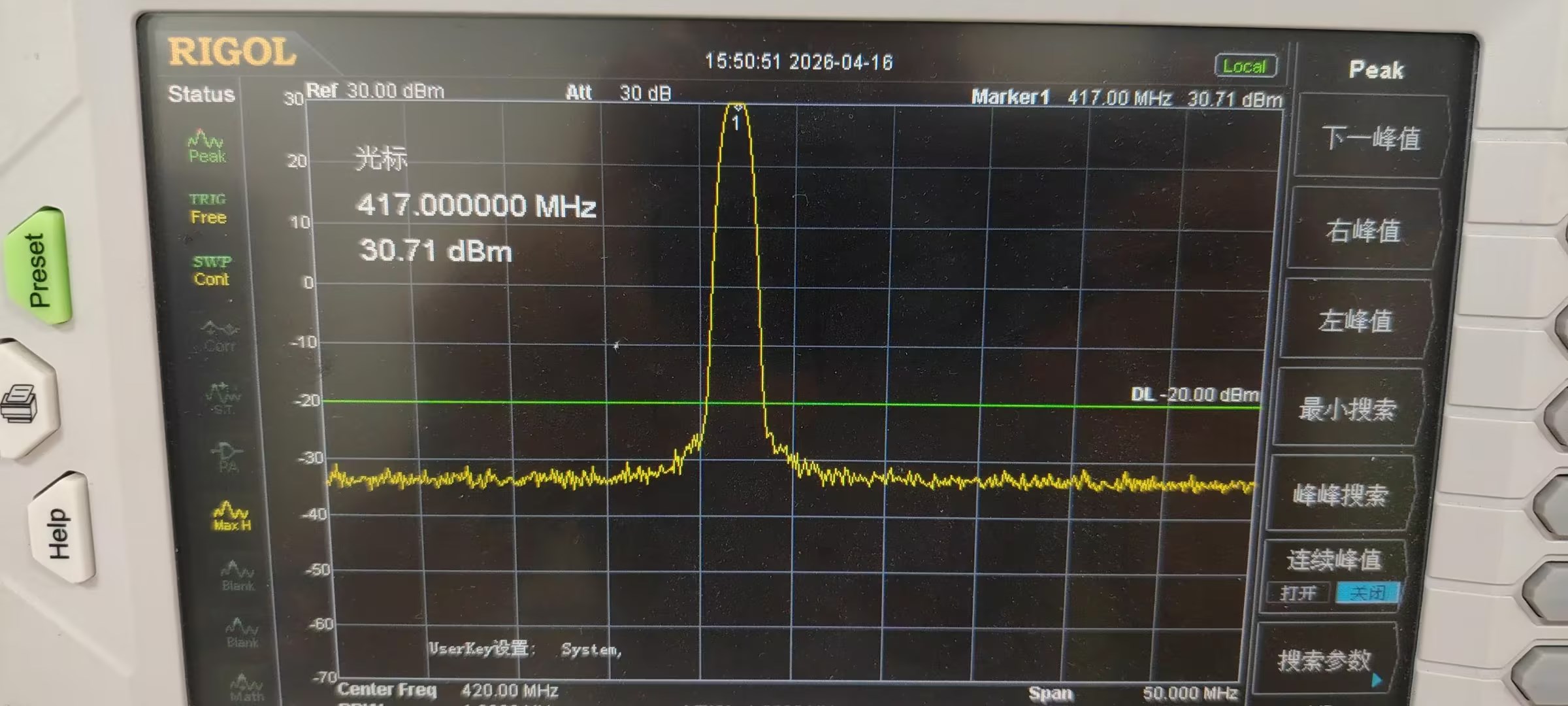

U段功率测试 （注：测试电压4.2V）

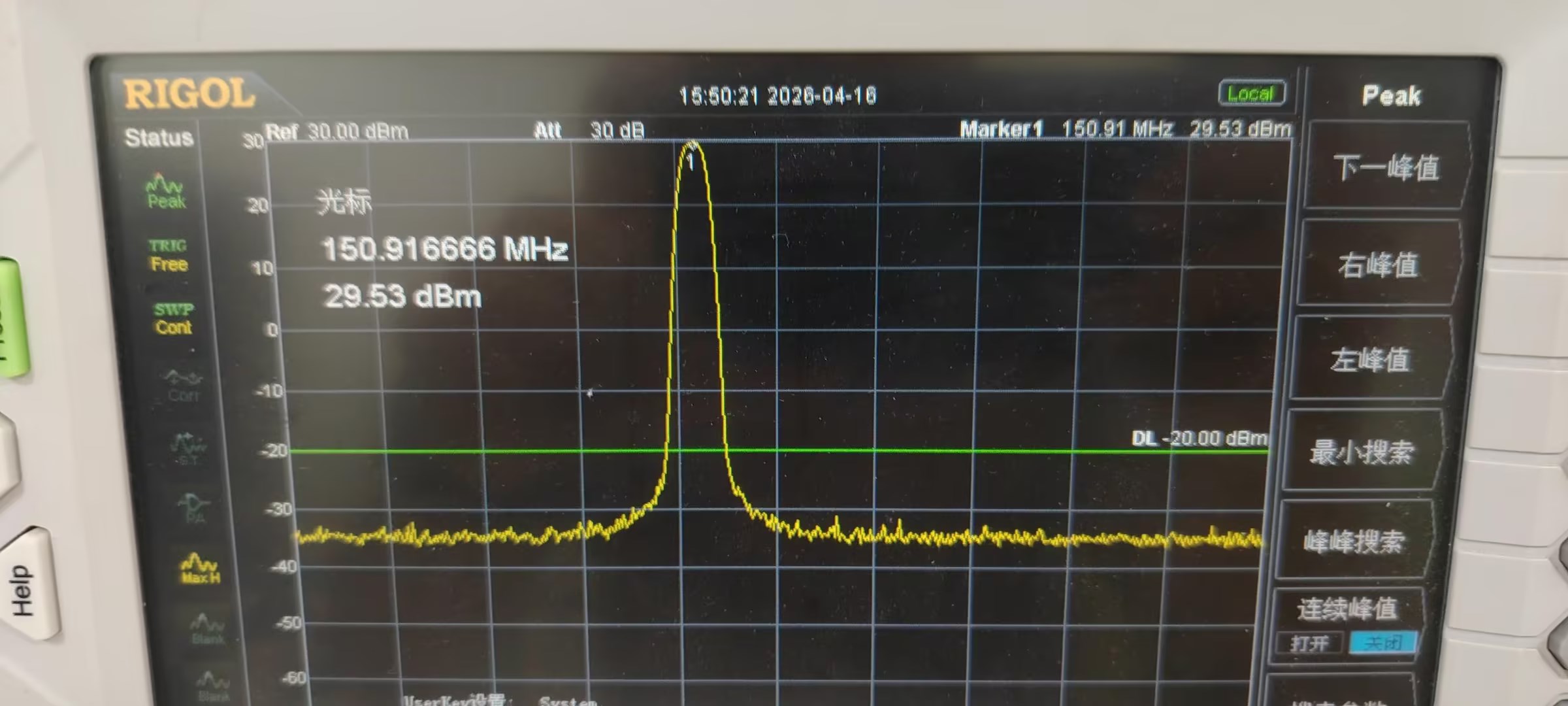

V段功率测试





• UHF 频段（00MHz）：输出功率达 30.71 dBm（约 1.18W），峰值功率稳定。
• VHF 频段（91MHz）：输出功率达 29.53 dBm（约 0.9W），邻道抑制比优良，频谱纯净。



结论：实测结果表明，SA518 在双频段均能稳定输出 接近或超过 1W 的高功率，满足专业对讲终端对中远距离通信的功率需求。





接收灵敏度测试

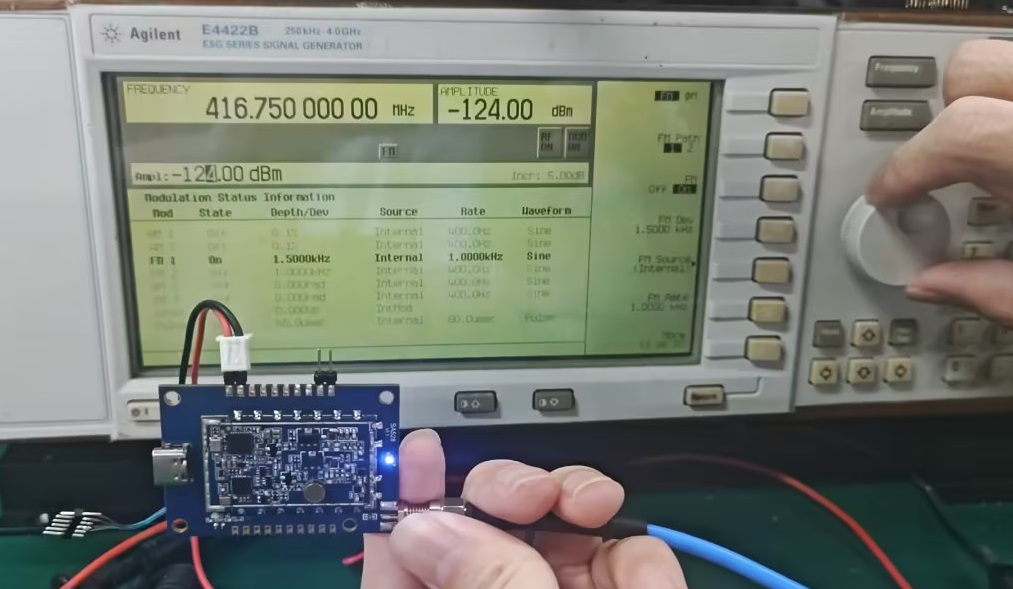

U段接收灵敏度测试

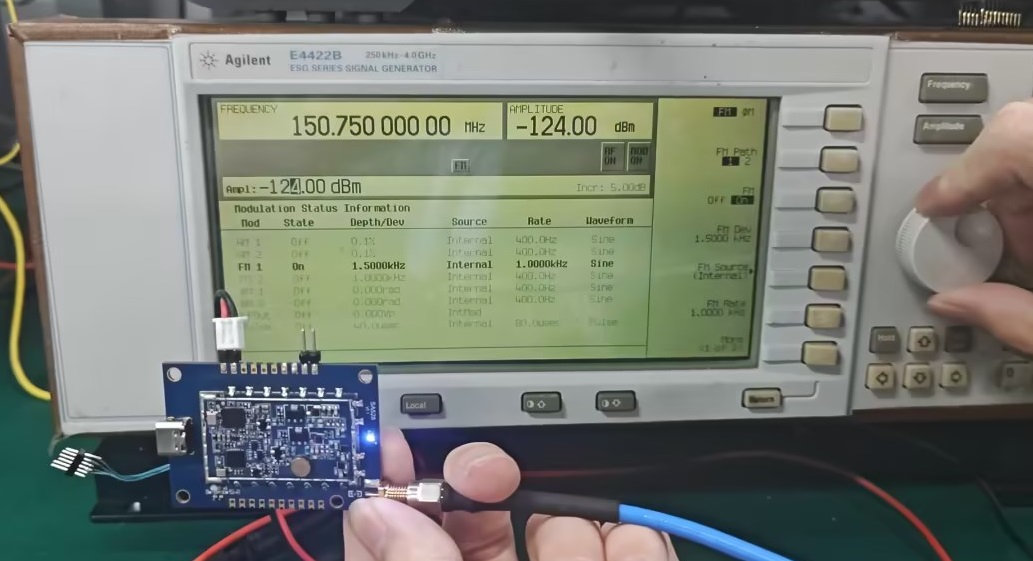

V段接收灵敏度测试





• 测试条件：输入信号功率设定为 -124.00 dBm。
• VHF 频段（75MHz）：模块可稳定解调信号，蓝光指示正常。
• UHF 频段（75MHz）：模块可稳定解调信号。
• 结论：SA518 双频段接收灵敏度均达到 -124 dBm 专业级指标，实现了 VHF 与 UHF 两段灵敏度的均衡一致，在弱信号环境下仍保持可靠通信能力



SA518 收发频率独立：专业对讲架构及稳定性能力

常规对讲模块多采用单频段独立工作模式，SA518 支持 VHF 与 UHF 双频段独立切换使用，配置更灵活：





• 16 组信道，收发频率完全独立配置（PC软件设置）
• 带宽支持12.5kHz/25kHz切换可直接接入现有对讲中继网络，兼容行业主流系统架构。
• ESD静电保护
• 语音 + 无线数据双传输
• TCXO 温补晶振 + EEPROM 掉电保存
• 38 级 CTCSS/166 级 CDCSS 亚音、8 级静噪、RSSI 指示



U/V 双频优势源于系统集成能力

U/V 双频模块的性能差异，并非仅由芯片决定，更取决于宽带架构、阻抗匹配、收发隔离、布局优化、功能整合的系统设计能力。



SA518 通过一体化高集成方案，在较小体积内，同时实现U/V 双频、收发频率独立、1W 发射、ESD 防护、语音数据双传输，为手持终端、安防设备、户外产品、嵌入式对讲系统提供稳定的U/V双频核心方案。
