基于STM32+机智云的花园4G远程控制器开发全教程

Part.01硬件框架

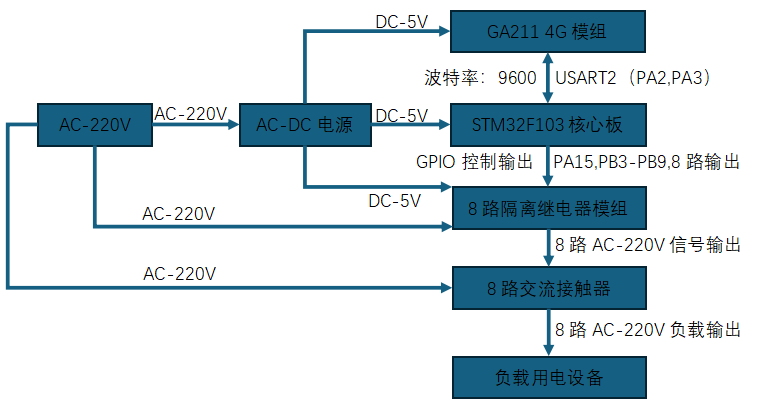

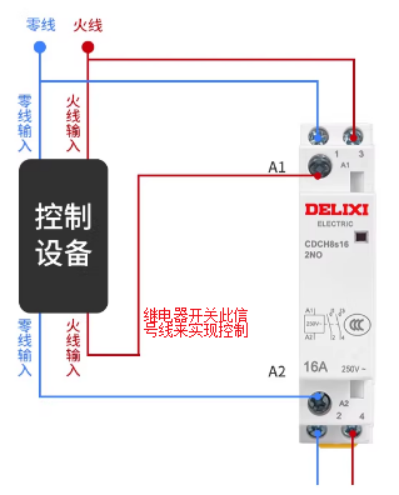

硬件主要接线说明：单片机串口2（即PA2 PA3）接4G模组协议串口；单片机PA15,PB3-PB9一共8组输出信号接继电器（继电器采用低电平有效）；通过继电器的开关来实现对交流220V信号的开关控制，从而实现对交流接触器的通断控制。

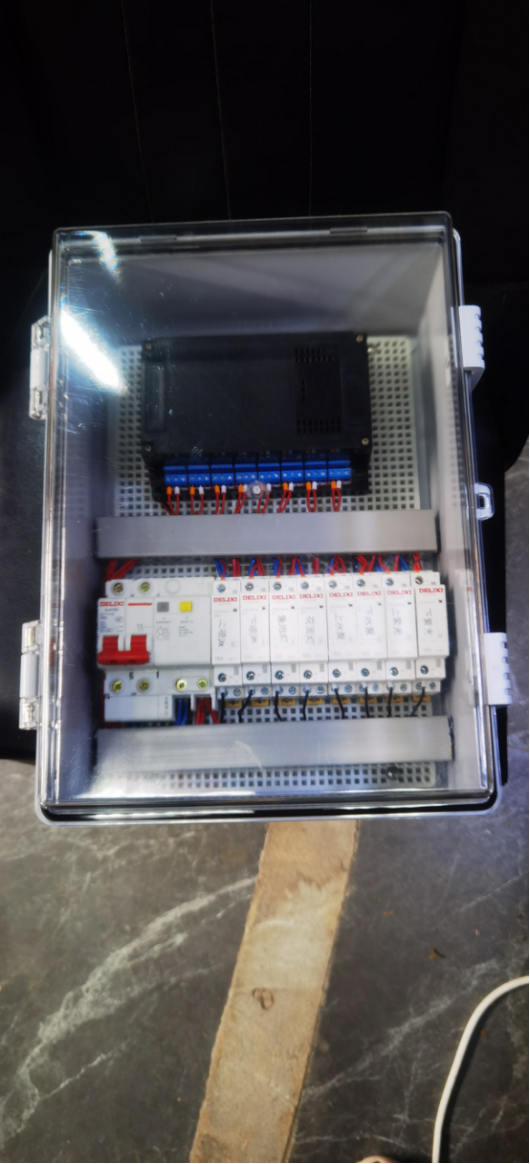

硬件组装实物参考图：



硬件说明：

1、单片机采用STM32F103C8T6核心板一块







2、带机智云gagent固件的GA211模组一个，购买链接：

https://item.taobao.com/item.htm?id=607405418406

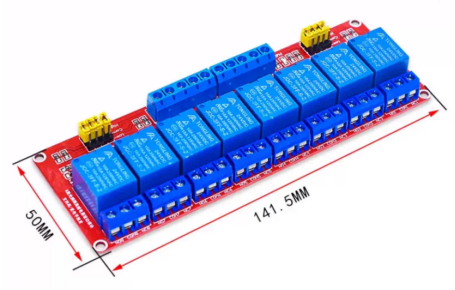

3.8路5V继电器模组（带光偶隔离，信号均采用低电平有效，通过跳冒调整）







4、交流接触器







Part.02云端部署




1.注册登录账号，进入机智云开发者中心

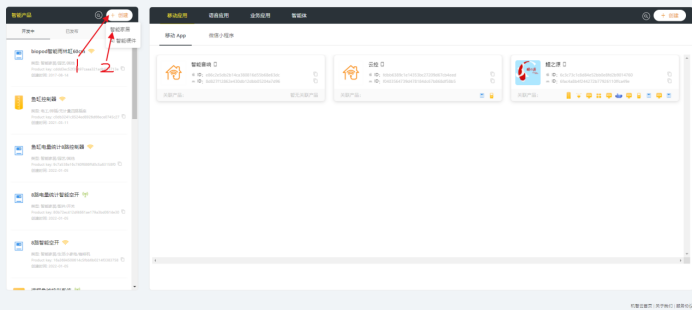

https://developer.gizwits.com，点击左上角智能产品后创建，创建一个项目。





智能家居产品。

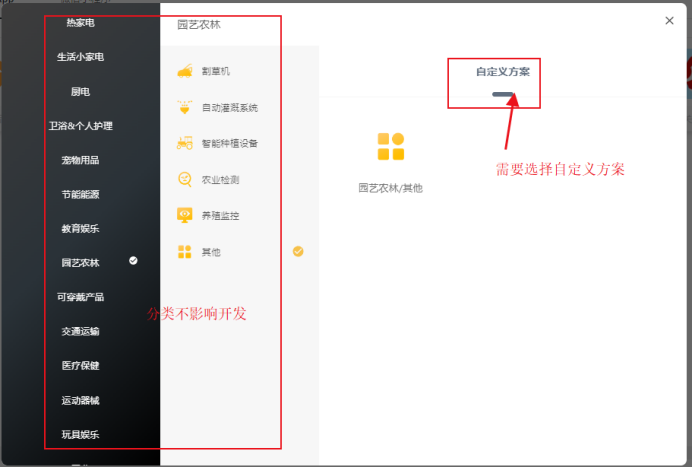

选择好产品分类，分类不影响开发，方案需要选择自定义方案，不能选择标准方案。

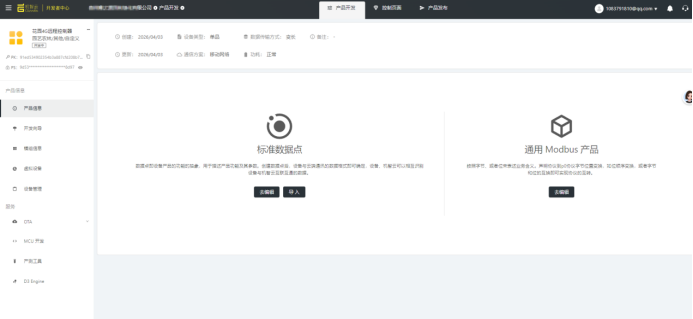

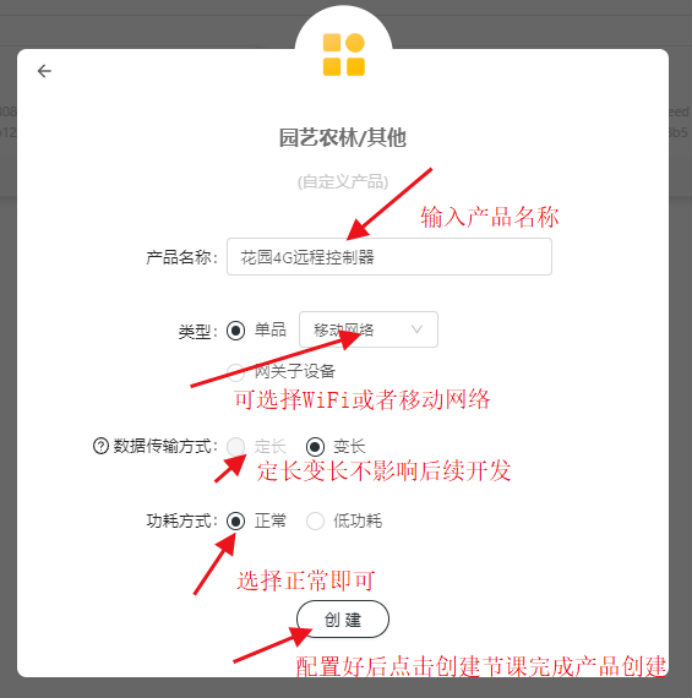

输入产品名称，例如：花园4G远程控制器，类型选择移动网络或者WiFi都可以，不影响后续开发，数据传输定长变长都可以，功耗选择正常，配置好后点击创建，完成产品的创建。

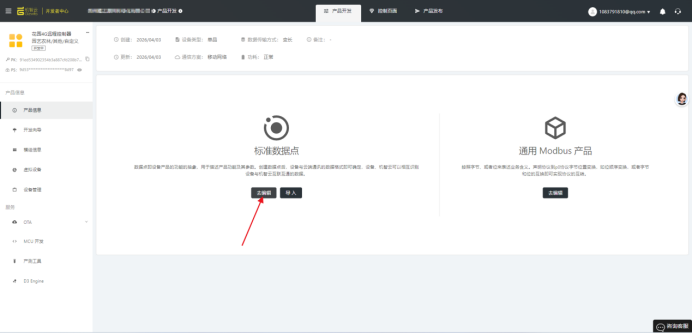

产品创建结束后需要进行数据点的创建，数据点决定改产品需要实现的功能，可根据自己的需求进行修改。

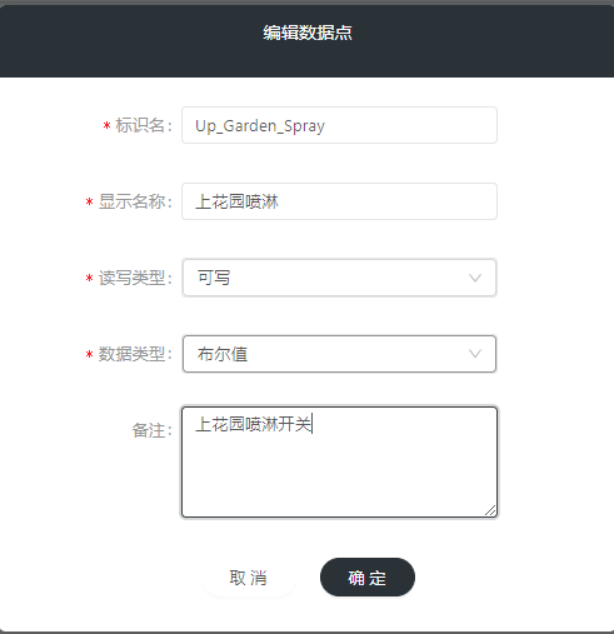

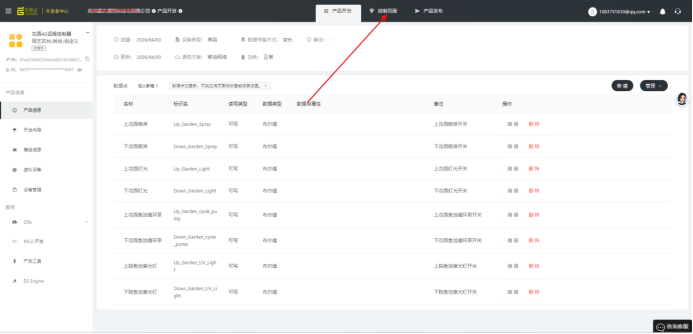

创建一个上花园喷淋数据点，显示名称就是APP显示的名称，标识名是需要写入程序的，需要用英文开头，可以搭配数字及下划线，数据点采用布尔可写。（自己需要新增功能，比如创建2位小数的温度数据点，可以创建数值可只读，分别率0.01，其他默认即可）

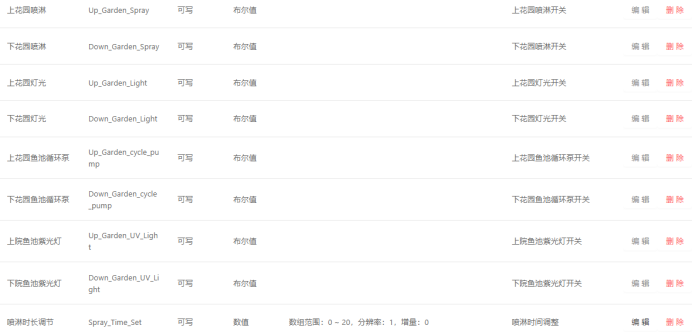

同样的方式创建，下花园喷淋，上花园灯光，下花园灯光，上花园鱼池循环泵，下花园鱼池循环泵，上院鱼池紫光灯，下院鱼池紫光灯，喷淋时间设置等数据点，可根据自己的需求自行创建。







2、移动应用页面编辑



在不使用公版APP，又不想开发代码开发APP的情况下，可选择云端的APP快速开发来进行APP快速生成，移动应用创建详细教程可参考帖子：

https://club.gizwits.com/thread-170135-1-1.html



创建好移动应用后，点击产品开发页面顶上的控制页面导航栏。

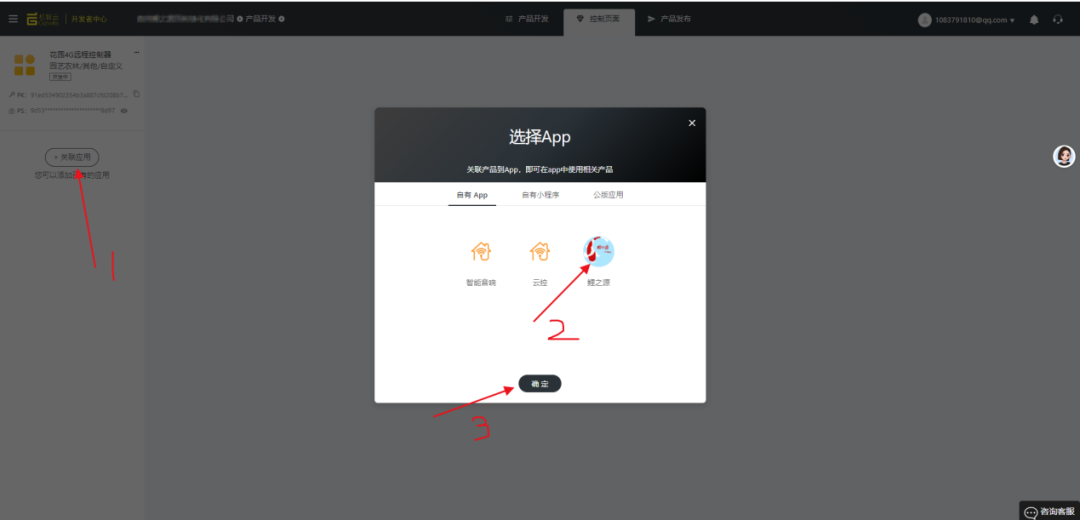

点击关联应用（需要先创建好应用），选择之前创建好的应用，点击确定，关联好应用。

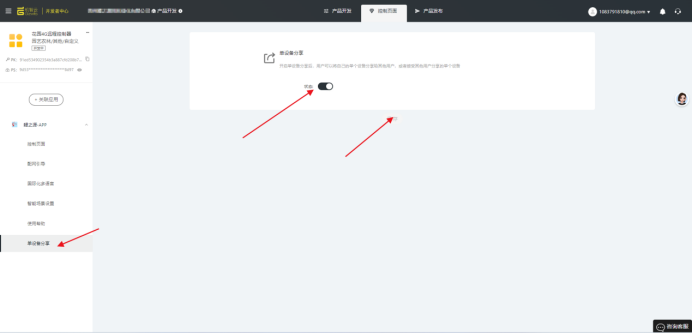

打开单设备分享

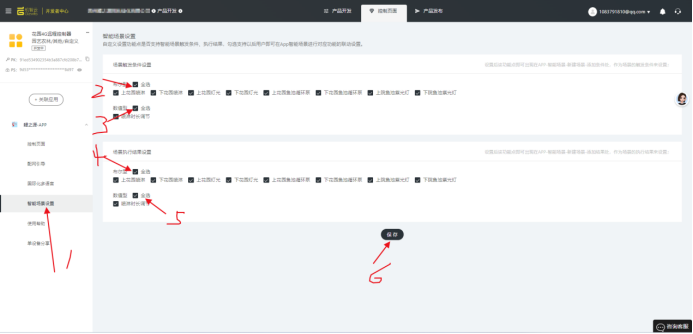

配置智能场景，选择所有数据点。方便后续智能场景操作。





APP布局修改

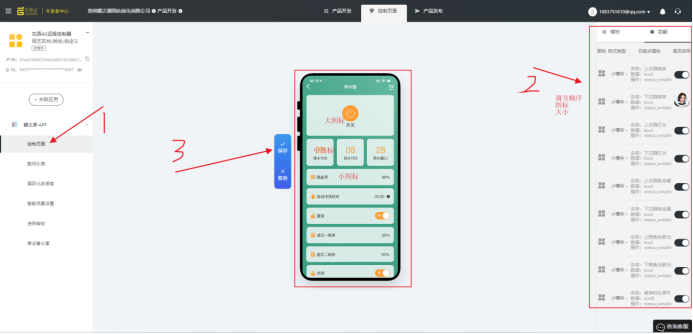

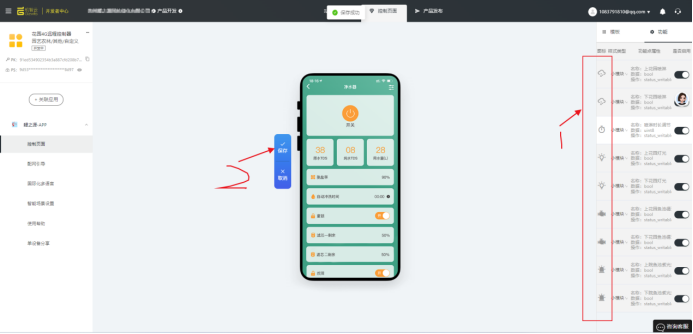

修改顺序，图标大小等参数后点击保存，中间是不会随着改变而改变的，仅作为参考。

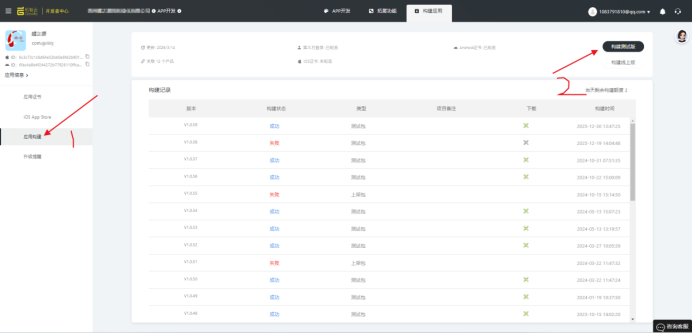

回到应用开发页面，点击应用构建，构建测试版，构建完成后下载APP即可。







3、单片机代码生成与下载

按照如图所示生成STM32f103c8x代码

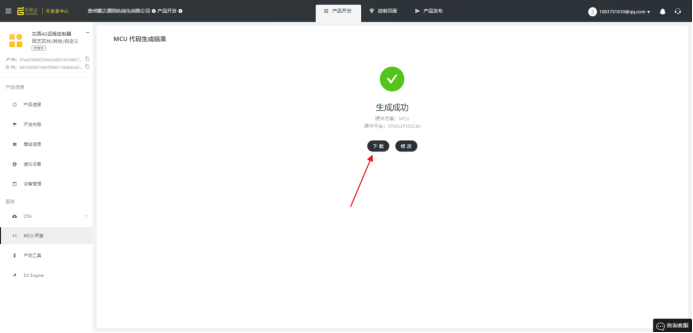

下载代码到电脑备用，到此云顿部署结束。







Part.03单片机代码开发




1、CubeMX初始化配置

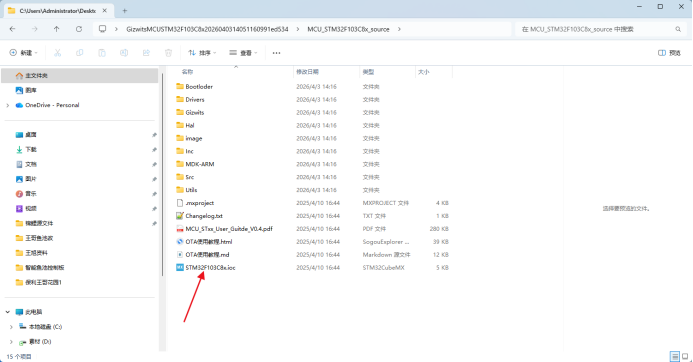

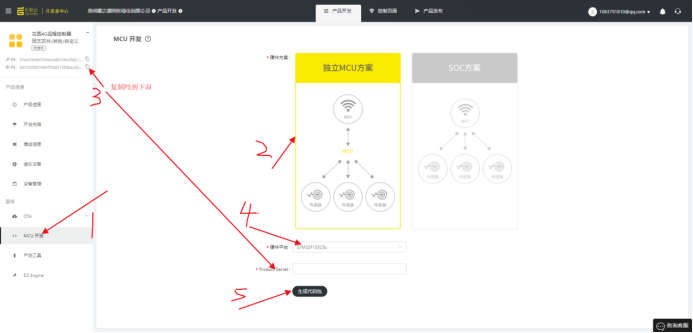

将下载的代码进行解压，找到STM32F103C8x.ioc文件，将其打开（需提前安装CubeMX，否则不能打开该项目文件）







更新库文件使其一致

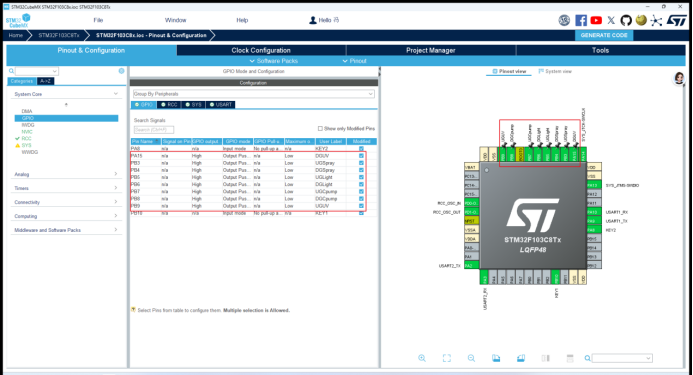

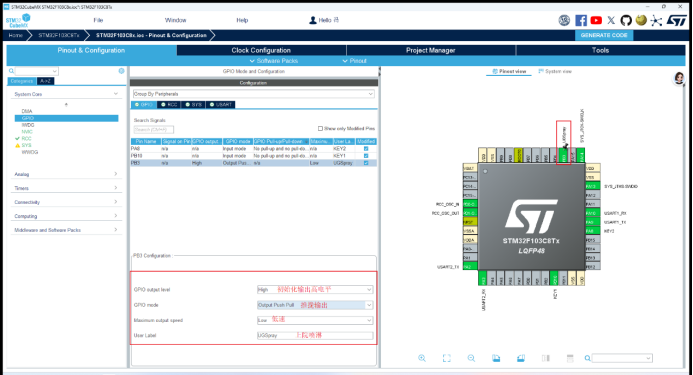

按照如图所示，配置上院喷淋引脚，







同样的方式配置其它输出引脚

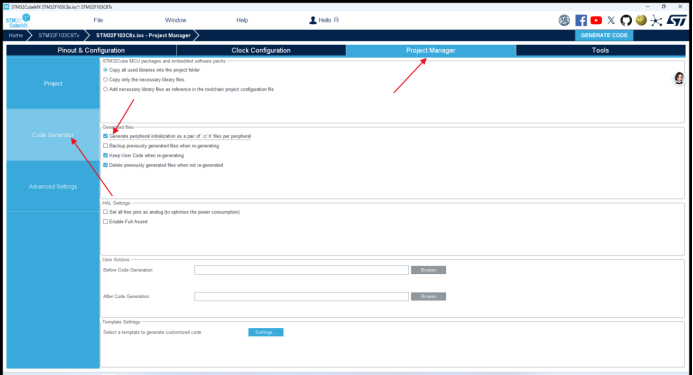

为每个文件都生成.c.h文件，方便后续代码整理

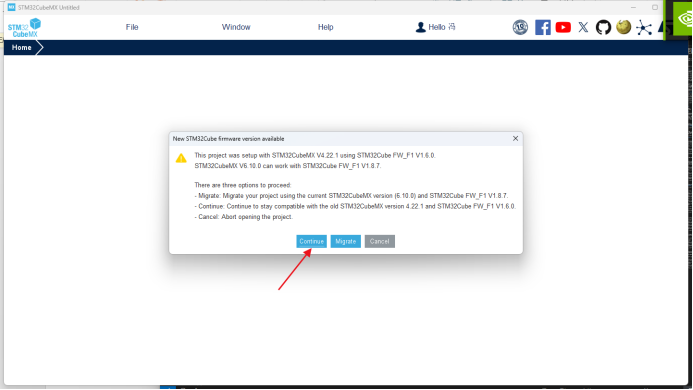

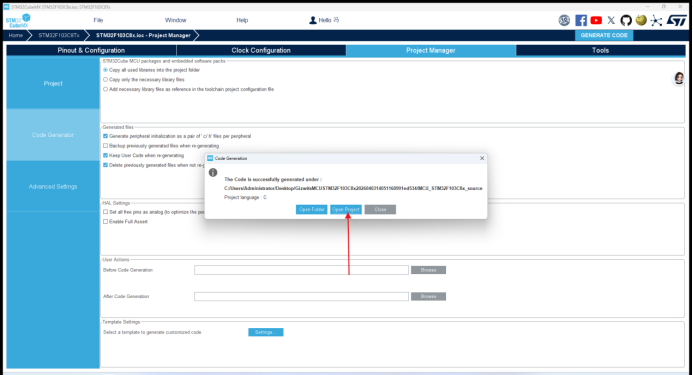

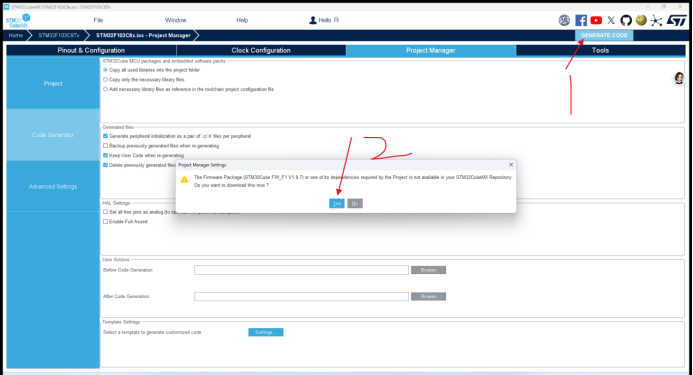

点击generate code，生成代码，出现库提示就点确认。







可选择打开项目文件或者关闭文件都可以，打开项目文件需要电脑安装keilARM，到此CubeMX配置结束。







2、 Bootloder文件烧录

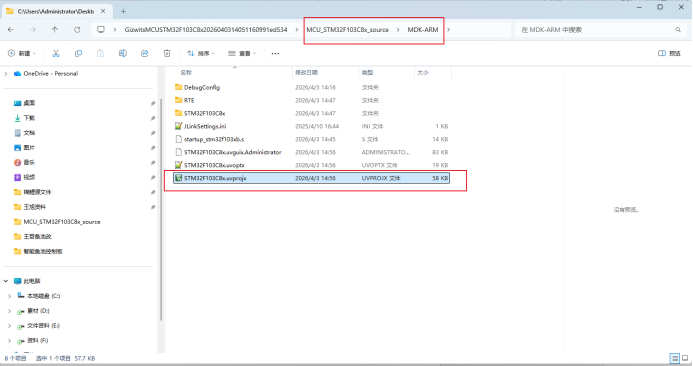

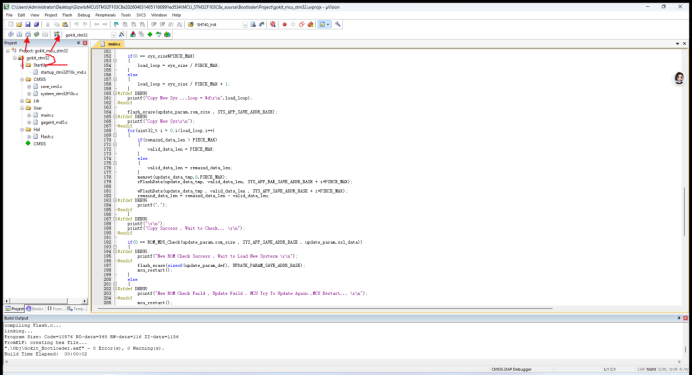

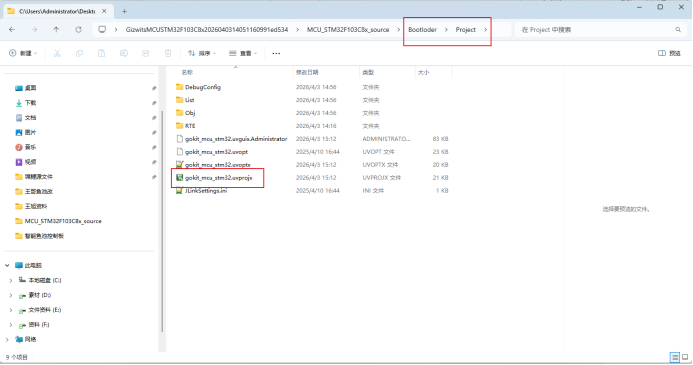

烧录Bootloder文件是为了方便后续进行远程升级系统，详细可参考代码根目录下的《OTA使用教程.html》文件说明。将解压过后的..\Bootloder\Project文件夹下的gokit_mcu_stm32.uvprojx文件用keil ARM打开。

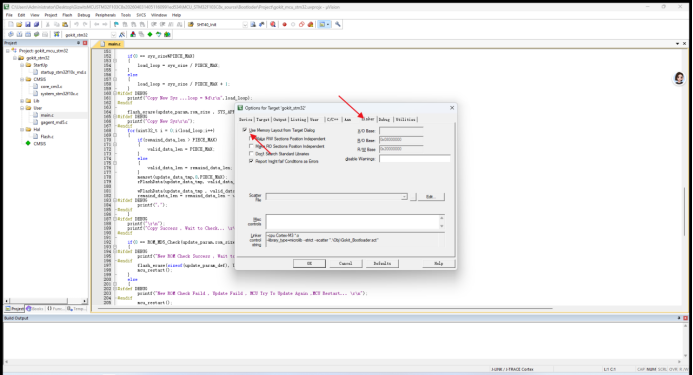

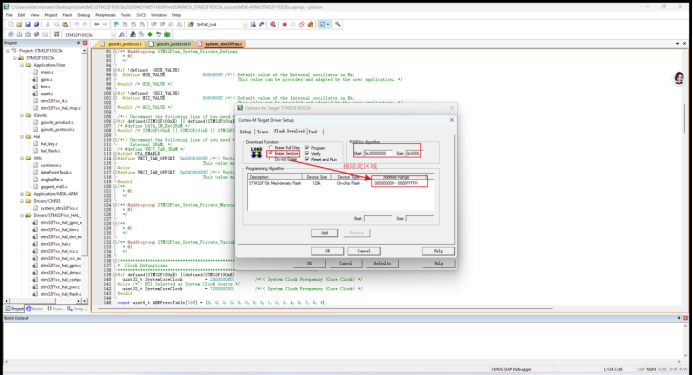

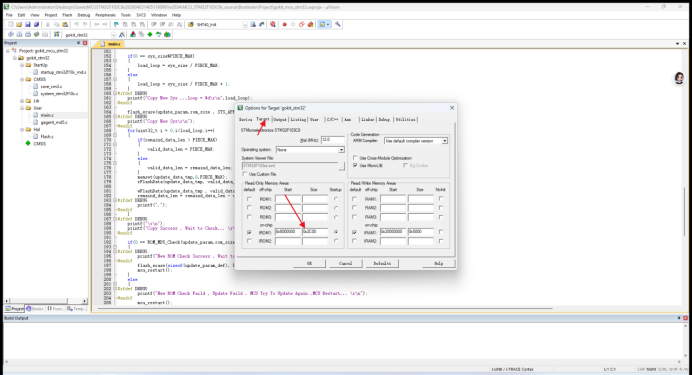

打开项目后，点击魔法标进入target，配置好烧录大小，11*1024=11264=0x2C00







点击Linker，配置Flash 烧写地址有效

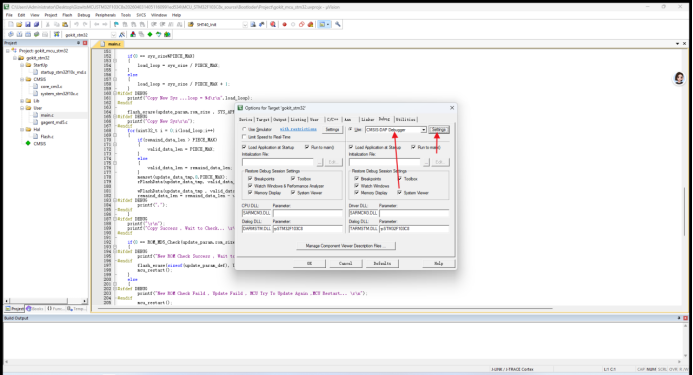

点击debug，选择对应的下载器

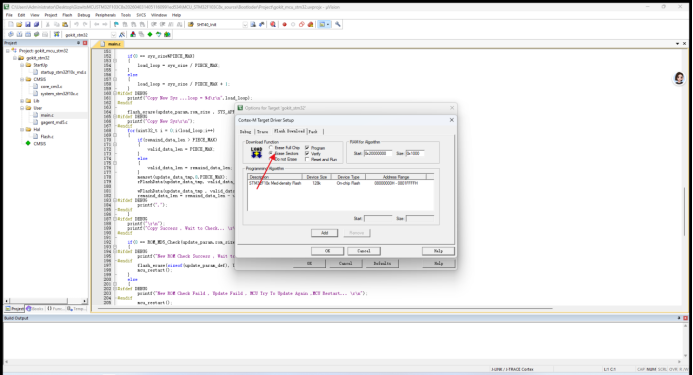

下载模式选择按块擦除 Flash 区间

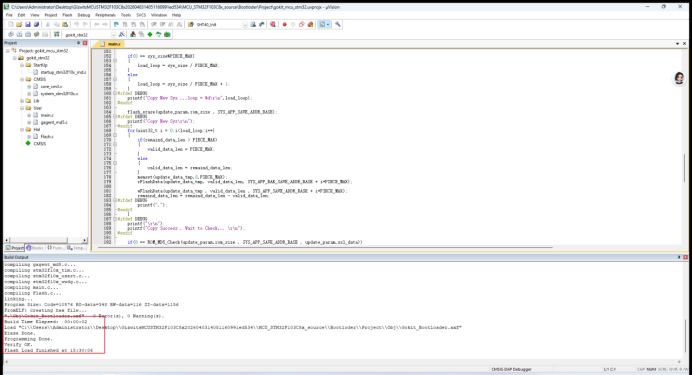

编译烧录Bootloader固件







3、单片机APP代码修改烧录

打开之前通过CubeMX初始化后的代码

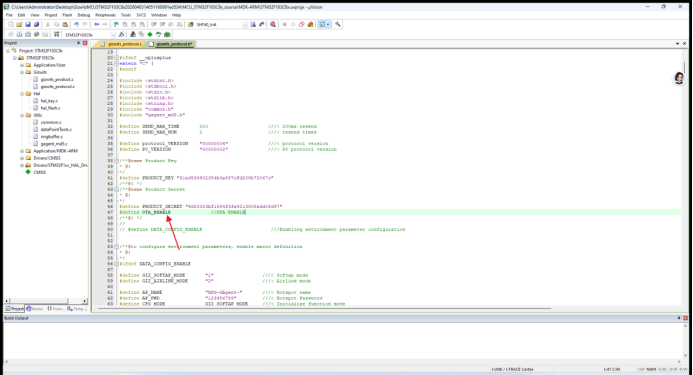

找到gizwits_protocol.h文件，将注释的#define OTA_ENABLE 代码打开，让BootLoader生效。

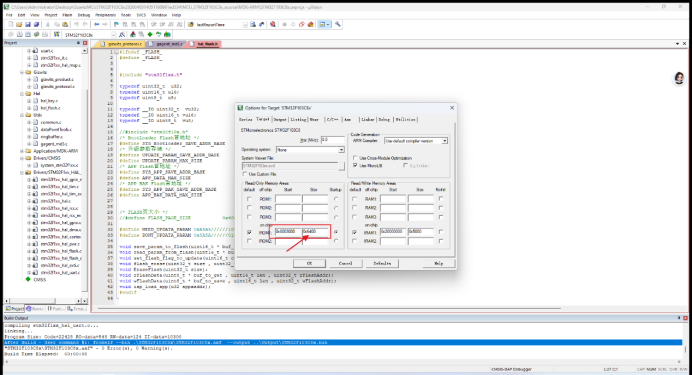

点击魔法标，配置下载起始地址及大小（此处由于需要用到断电状态数据缓存，所以预留2K地址作为缓存空间）。

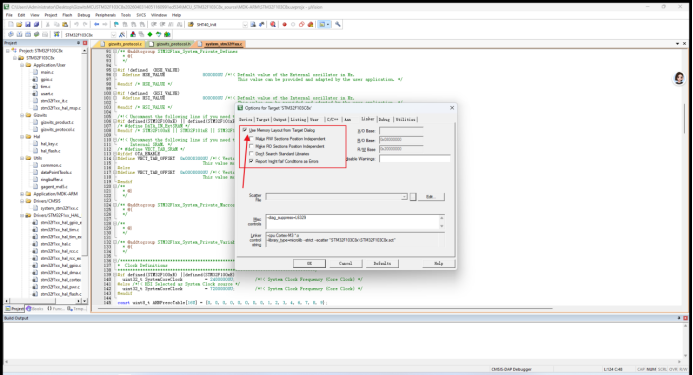

配置flash烧写地址有效







配置下载器擦除固定区间

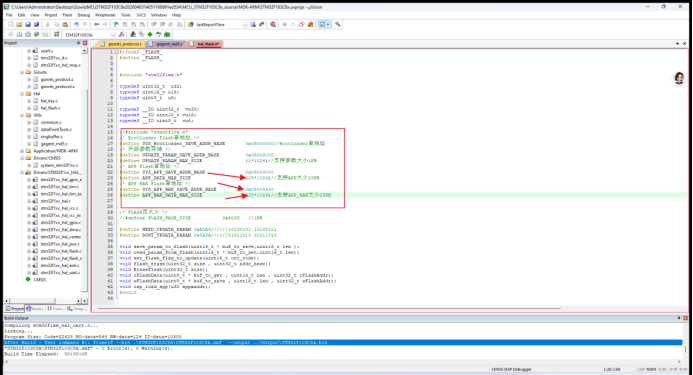

修改变更的flash起始地址及大小

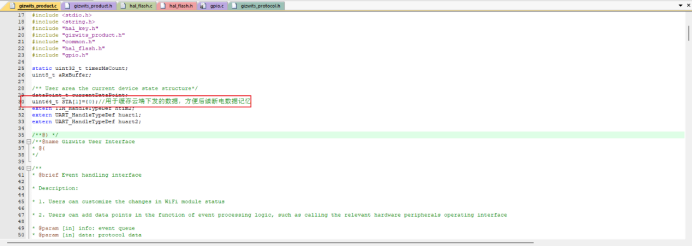

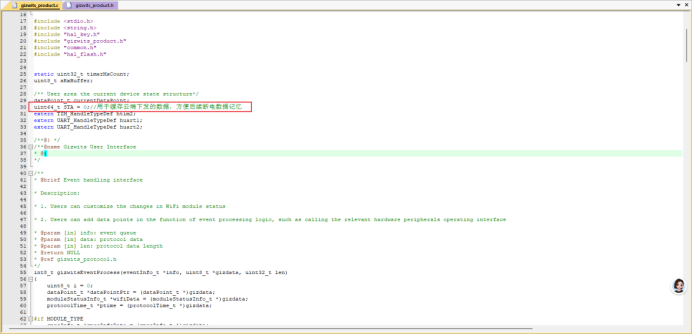

定义一个数组用于存储开关状态及喷淋时间，以便于后续断电记忆数据处理。

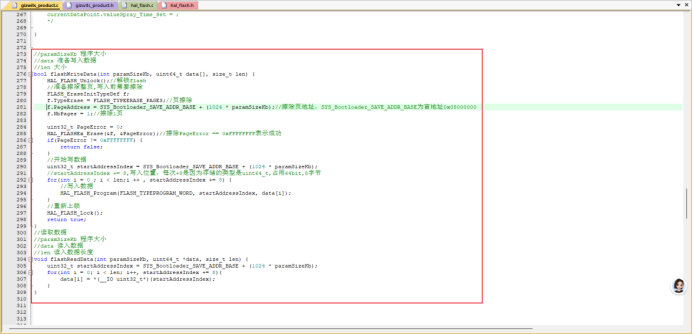

在gizwits_product.c新增flash读写程序。

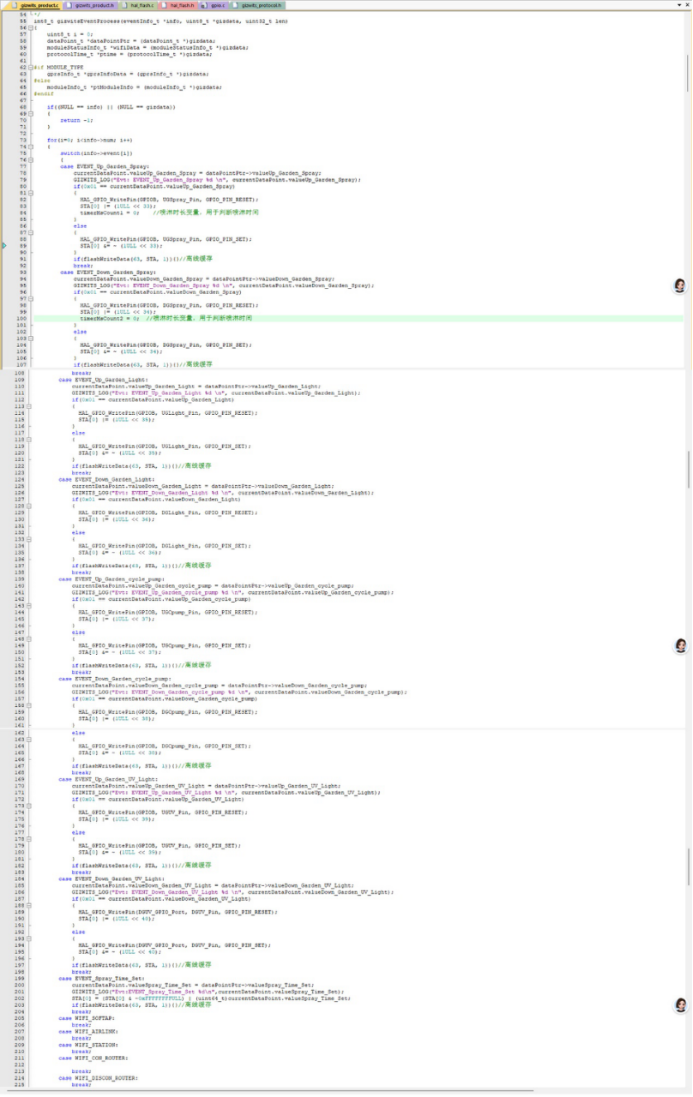

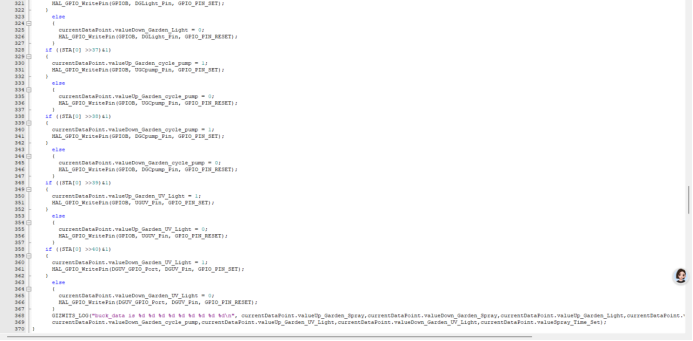

处理云端下发数据，数据处理在gizwitsEventProcess函数。

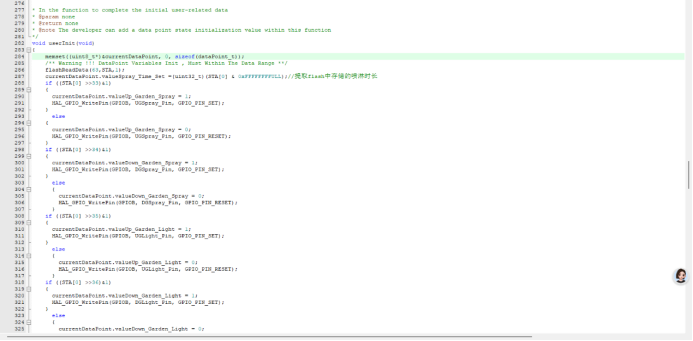

断电记忆，开机读取存储在flash中的参数。

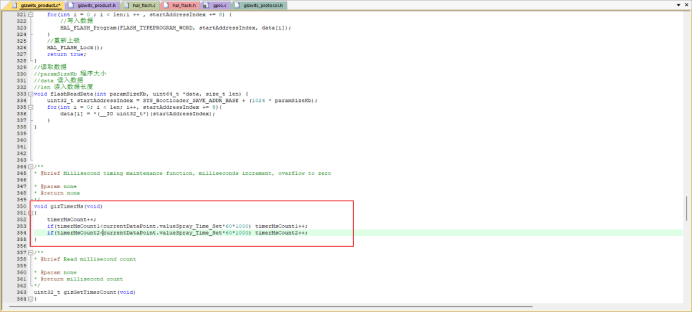

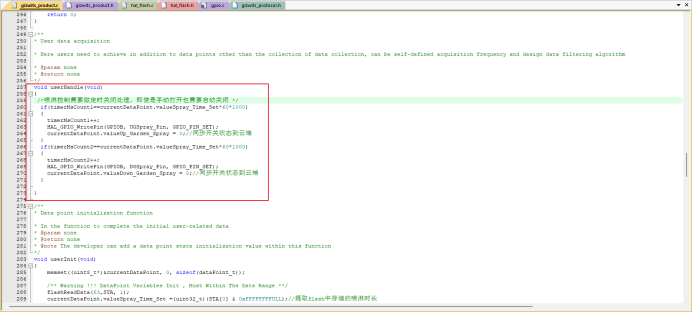

喷淋自动关闭时间处理。







喷淋关闭操作







如编译过程中出现was set but never used告警，只需要在对应的变量前加volatile即可，否则可能出现变量被屏蔽的情况。远程升级：可参考生成代码根目录下的OTA文档操作。

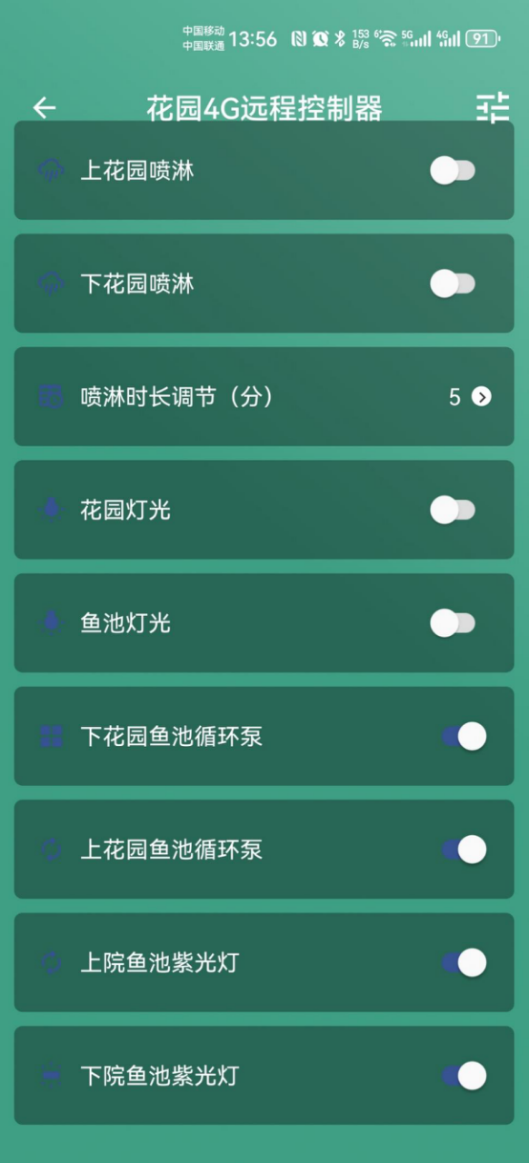

Part.04开源项目实物及APP
