合规并网+智能运维，安科瑞分布式光伏电气设计，解锁电站全生命周期价值

分布式光伏电站电气系统的设计科学性、安全性及智能化水平，直接关系到电站全生命周期的发电能力、运行稳定性与经济收益。安科瑞电气基于在新能源智慧能源管理领域的技术积累，围绕光伏电站电气系统设计的全流程关键节点，整合交直流测量设备、二次保护控制设备、电能质量监测设备、有源滤波装置及智能运维平台，构建了“设计—产品—运维”一体化的分布式光伏解决方案，从源头规避设计缺陷，释放电站发电潜力，助力分布式光伏项目合规落地、可靠运行。

1、系统架构与容量匹配设计：合理适配，夯实可靠发电基础

分布式光伏系统架构设计的核心在于实现光伏阵列、逆变装置与并网系统的协调匹配。

1.1 光伏阵列串并联合理匹配

组串设计的关键原则是确保全工况条件下适配逆变器MPPT工作电压范围，这是行业内容易出现设计疏漏的环节。

严格核算异常温度下的电压边界：低温环境下，组件开路电压不应超过逆变器直流侧允许的输入电压上限，防止设备绝缘击穿或损坏；高温环境下，组件工作电压不得低于逆变器MPPT工作电压的下限，避免逆变器停机造成发电量损失。

严控组串一致性：同一MPPT通道内的各组串，其组件型号、串长、辐照条件及倾角须保持一致，以规避“木桶效应”导致的组串失配；对于山地、阴影复杂的场景，应采用多路MPPT逆变器，将不同工况的组串分开接入，以降低阴影损失。

严格遵循GB 50797《光伏发电站设计规范》要求，组串并联数量需与直流侧保护设备的分断能力匹配，禁止超额定值并联。

1.2 系统拓扑方案依场景选取

电气设备是系统运行的物理载体，选型应遵循“安全优先、性能匹配、全生命周期成本控制”的原则，杜绝单纯以低价为导向。重点把控四大核心设备的设计选型。

组串式逆变器方案：适用于工商业分布式、户用光伏以及山地丘陵等复杂地形的地面电站。多路MPPT抗失配能力较强，单台故障影响范围小，运维便捷，是目前行业常见方案。

集中式逆变器方案：适合地势平坦、辐照均匀的大型地面电站，系统效率较高、单位造价较低，配合集装箱式机房可缩短现场施工周期，但需关注直流侧汇流设计及阵列一致性。

集散式逆变器方案：兼顾集中式的效率与组串式的抗失配优势，适用于中大型地面电站，需结合项目收益模型综合评估选型的经济性。

1.3 系统容配比合理设计

容配比并非越高越好，关键在于平衡电网消纳能力、设备过载能力及当地辐照资源，避免盲目超配。

设计依据：需结合项目所在地的年峰值日照小时数、组件年衰减率、逆变器过载能力、电网消纳协议及弃光率限值进行综合测算。

行业参考范围：Ⅰ类资源区容配比建议1.1~1.25，Ⅱ类资源区1.2~1.3，Ⅲ类资源区1.25~1.35；对于自发自用为主的分布式项目，可依据用户用电负荷曲线适度提高容配比，而全额上网项目则须以电网消纳批复为刚性边界。

2、核心电气设备选型

电气设备是系统运行的物理载体，选型应遵循“安全优先、性能匹配、全生命周期成本控制”的原则。安科瑞针对不同场景提供定制化架构设计及配套产品，整合二次保护、电能质量监测等核心设备，从源头避免发电量损失与系统适配风险，保障系统全流程可靠运行。

2.1 逆变器选型及配套设备

电气性能匹配：优先选用效率值不低于99%、欧洲效率不低于98.5%的机型，使其适配所选组件的电流、电压特性。对于HJT等高功率组件，应匹配大电流输入型逆变器，防止直流侧限流损失。安科瑞 王晶淼 18861632782

电网适应性：需满足GB/T 19964《光伏发电站接入电力系统技术规定》的要求，具备合格的低电压穿越和高电压穿越能力，无功功率调节范围应覆盖0.95（超前）~0.95（滞后），满足电网调度指令。

环境与防护适配：户外安装机型防护等级不低于IP65，沿海高盐雾地区需选用C5防腐等级机型；高海拔地区需核算设备降容系数，低温地区应具备防凝露及低温启动功能。

安全功能配置：分布式与户用项目应配置直流电弧故障保护（AFCI）及剩余电流监测保护功能，防止直流拉弧或漏电引发的电气火灾风险。

2.2 直流配电与汇流设备选型

智能汇流箱：应配置组串级电流监测、防反充二极管、过流熔断器、防雷SPD及智能监控模块。熔断器额定电流需匹配组串短路电流值，禁止使用交流熔断器替代直流专用熔断器。

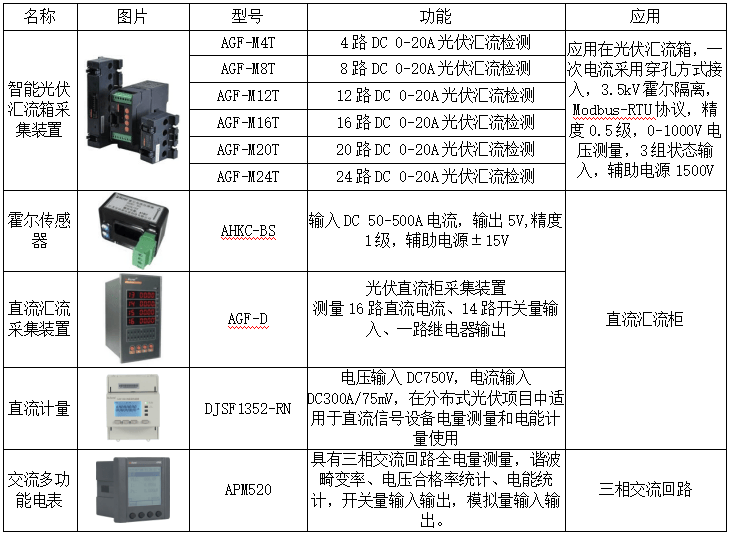

集中式光伏电站从直流到交流回路数据采集

直流开关设备：须选用直流专用断路器和隔离开关，具备足够的直流分断能力，匹配系统直流电压等级，禁止用交流断路器替代直流断路器，以防止直流电弧无法分断造成设备烧毁。

2.3 升压变压器与交流配电设备选型

变压器选型：地面电站优先选用低损耗油浸式变压器，工商业及户用项目优先选用干式变压器，能效等级不低于现行国标二级。短路阻抗及过载能力需匹配系统出力情况，接地方式应与并网系统适配。预装式箱变需集成计量、保护、防雷及监控功能，防护等级符合安装环境要求。

交流开关设备：并网侧断路器需具备短路分断、过欠压保护及失压跳闸功能，继电保护装置定值需与电网侧保护配合，避免越级跳闸。分布式项目应配置专用并网计量柜，满足电网公司计量规范。

3、电气保护与安全设计：分级防护，消除安全隐患

光伏电站电气系统长期户外运行，面临雷击、过压、短路、电弧等多重安全风险。保护设计的核心是“分级防护、多重冗余、全程可控”，杜绝安全事故及设备批量损坏。

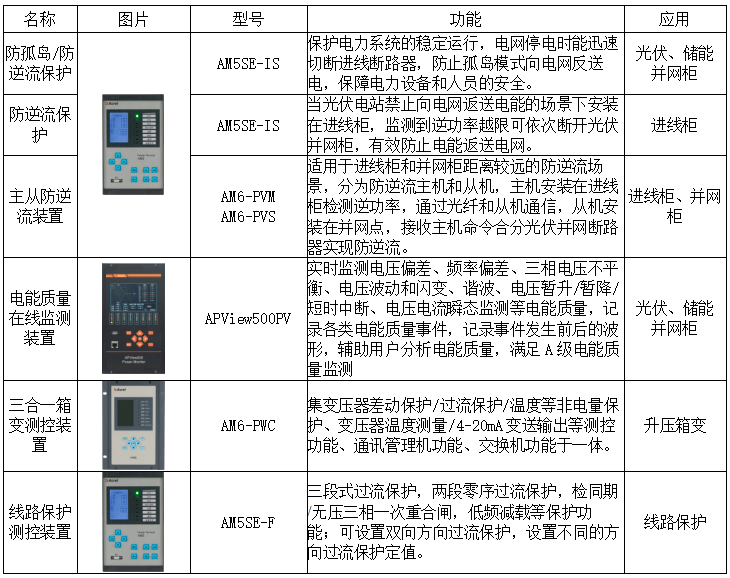

3.1 分级过流与短路保护

直流侧：实现组串级、汇流箱级、逆变器直流侧三级保护。组串级配置专用熔断器，汇流箱和逆变器直流侧配置直流断路器，形成分级保护，避免单点故障扩大。

交流侧：实现逆变器交流侧、低压配电柜、升压变压器、并网柜四级保护。各级保护定值需准确整定，实现选择性跳闸，确保故障时准确保留非故障区域的正常发电。

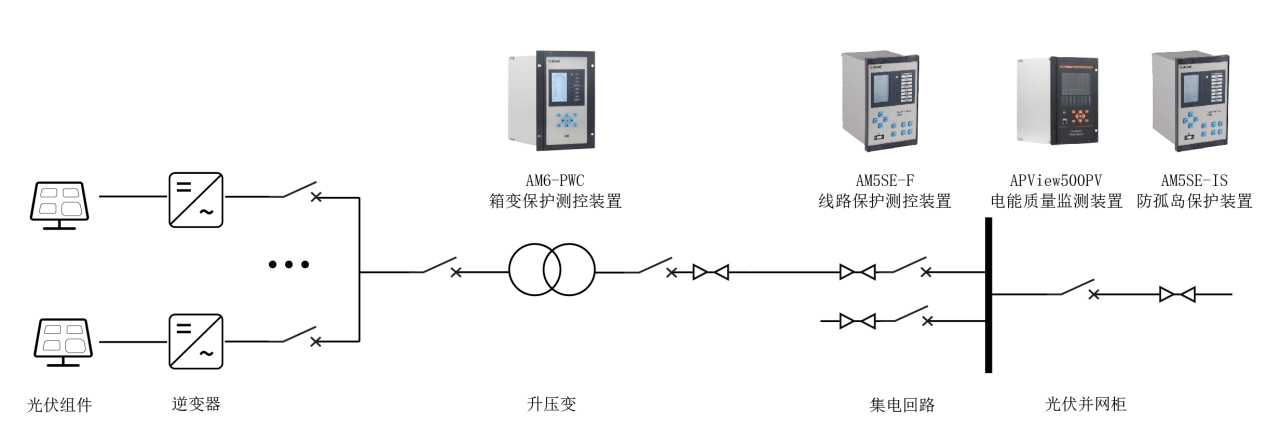

光伏电站保护测控配置示意图

3.2 防雷与接地系统设计

雷击是导致光伏电站设备批量损坏的重要诱因，需构建“直击雷+感应雷”双重防护体系，严格遵循GB 50057《建筑物防雷设计规范》要求。

3.3 防火与应急保护设计

直流侧应配置电弧故障保护装置（AFCI），实时监测直流拉弧风险，故障时快速切断电源，从源头规避电气火灾。

电缆、配电柜、箱变、配电室等均需选用符合阻燃等级要求的产品，配电室及电缆竖井应做好防火封堵，并配备适配的消防器材。

分布式光伏项目需符合建筑防火规范，与屋面可燃物保持安全距离，预留应急检修与消防通道，禁止占用消防逃生路径。

4、并网与电能质量设计：合规适配，保障稳定并网

并网合规是光伏电站投运的前提，电能质量设计直接决定电站能否长期稳定并网、避免电网考核。设计核心是“提前对接、合规先行、全程适配”。

4.1 并网接入方案前置设计

项目启动阶段须提前与属地电网公司对接，明确并网接入电压等级、接入点、计量方式、消纳要求及继电保护配置要求，取得正式的接入系统方案批复。禁止先施工后对接，防止并网方案返工。

4.2 电能质量细化控制

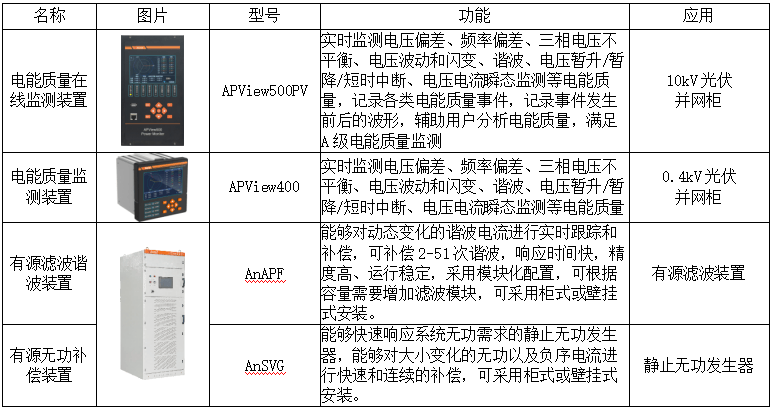

谐波治理：逆变器需满足国标谐波畸变率要求，满载工况下电流总谐波畸变率（THD）≤5%。大容量电站应避免多台逆变器并联产生的谐波叠加，必要时配置有源电力滤波器（APF）进行谐波治理。

无功补偿：大型地面电站需根据电网要求配置静止无功发生器（SVG），动态调节无功功率，满足电网电压调节要求。分布式项目优先利用逆变器自身的无功调节能力，不足部分再补充配置无功补偿装置，确保并网功率因数满足电网要求。

三相不平衡治理：户用及小型分布式项目需合理分配单相组串的接入相别，确保三相负荷平衡度符合国标要求，避免因三相不平衡引发电网考核及设备发热。

5、智能化监控与运维：全流程管控，提升运维效率

在光伏电站智能化转型背景下，监控与通讯系统已成为实现可靠运维、快速故障处置及发电量提升的核心支撑。设计需覆盖“采集—传输—应用—安全”全流程。

安科瑞Acrel-1000DP光伏电站综合自动化系统适用于升压并网光伏电站，采用本地部署方式，采集光伏逆变器、升压变压器、集电回路、并网柜、接入柜及变电站电气与环境数据，实现“遥测、遥信、遥控、遥调”四遥功能，并具备光功率预测、频率电压紧急控制、故障解列、群调群控、防孤岛保护、电能质量在线监测等功能，同时按电网要求将数据上传至调度系统，满足“可观、可测、可调、可控”四可要求。

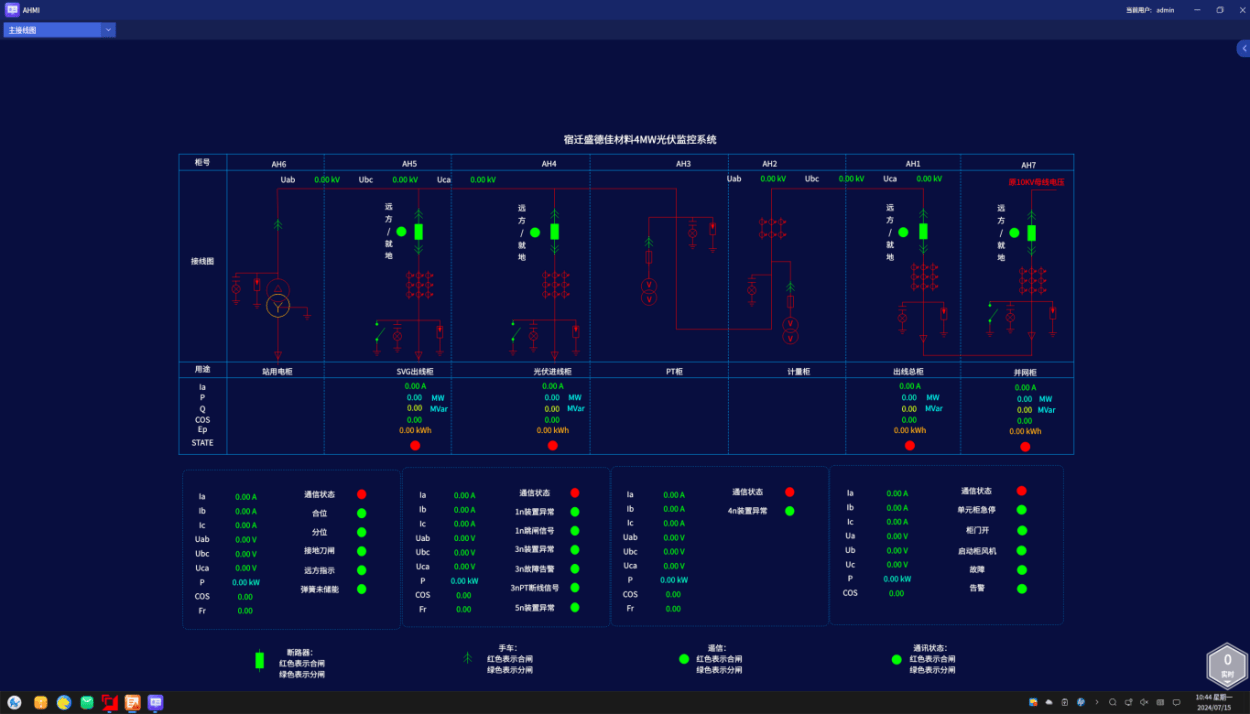

Acrel-1000DP光伏电站监控系统

安科瑞AcrelCloud-1200分布式光伏运维云平台采用“端—边—云”协同架构，支持WEB端与APP双端访问，可集中采集多品牌逆变器、气象及电气等数据，并能对接第三方光伏云平台。平台实时监测光伏电站运行状态、设备参数及安全隐患，异常时分级告警。具备发电统计、收益核算、光功率预测、运维工单管理及设备档案归档等功能，可打破数据孤岛、规范运维流程，实现分布式光伏电站的远程管控与故障定位，保障电站安全可靠运行。

5.1 全维度数据采集设计

构建“组串级—设备级—电站级”三级数据采集体系，实现发电全链路数据覆盖：

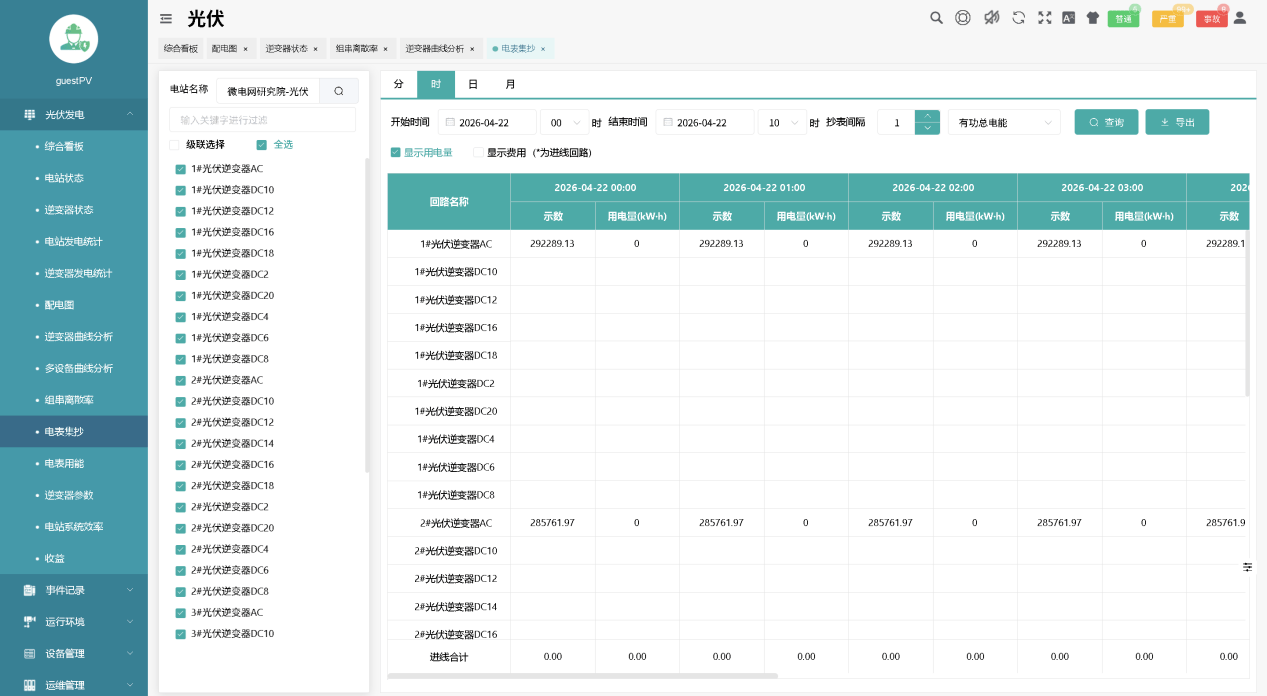

逆变器交直流侧数据采集

发电数据：全量采集组串级电流电压、逆变器运行数据、汇流箱状态、电表计量数据及变压器运行参数，采集频率满足运维与电网调度要求。

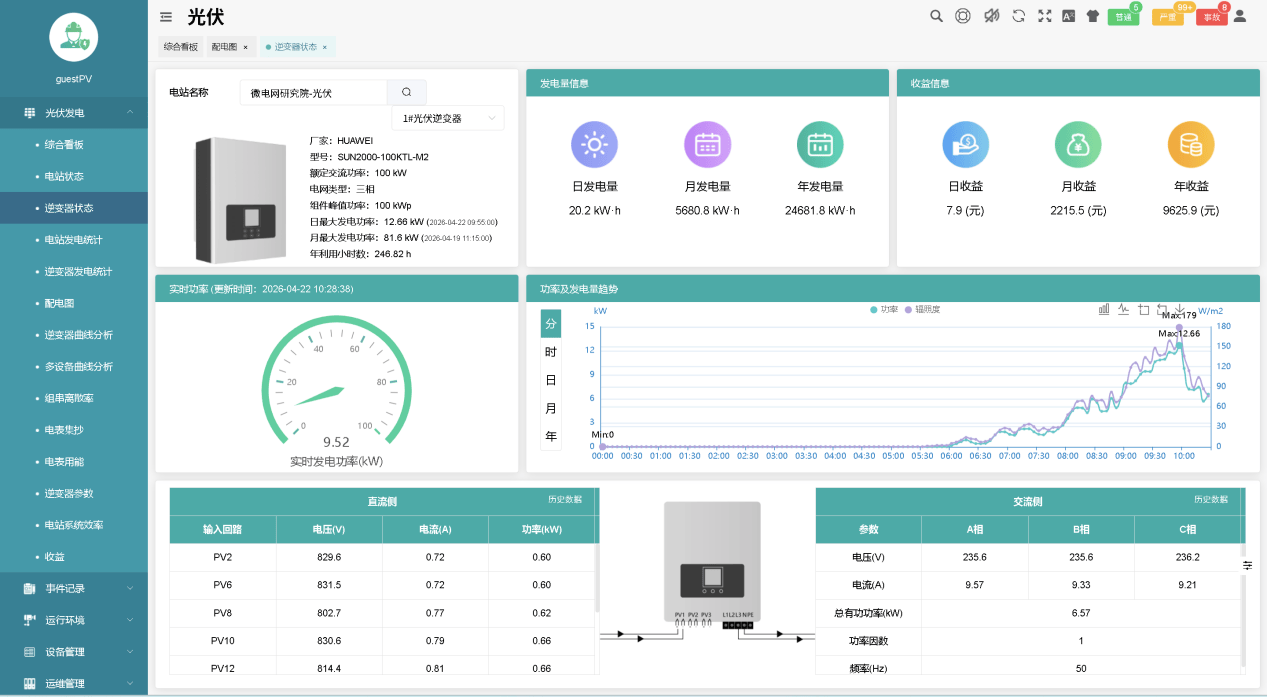

逆变器发电功率监测

环境数据：配置环境监测仪，实时采集水平面辐照度、组件表面温度、环境温湿度及风速风向等数据，为发电量对标和故障诊断提供基准。

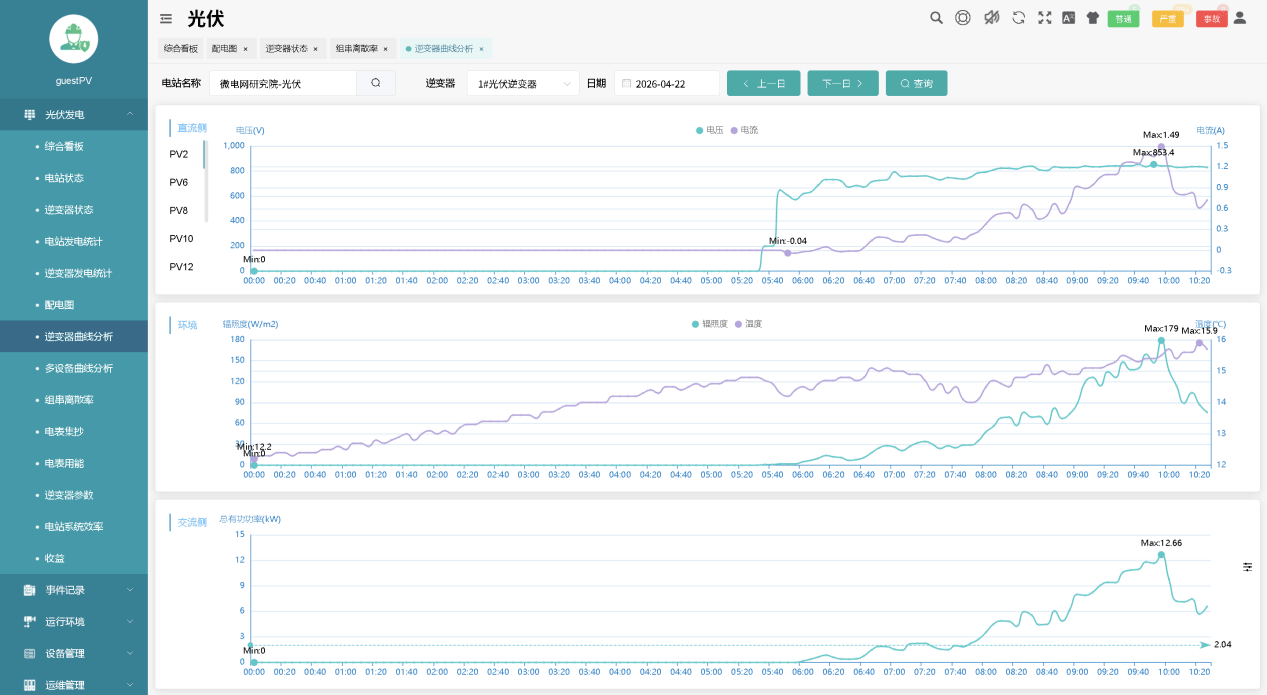

逆变器发电数据和环境数据对比曲线

状态数据：采集设备开关状态、SPD失效状态、保护装置动作信号及消防告警信号，实现故障实时预警。

5.2 高可靠通讯系统设计

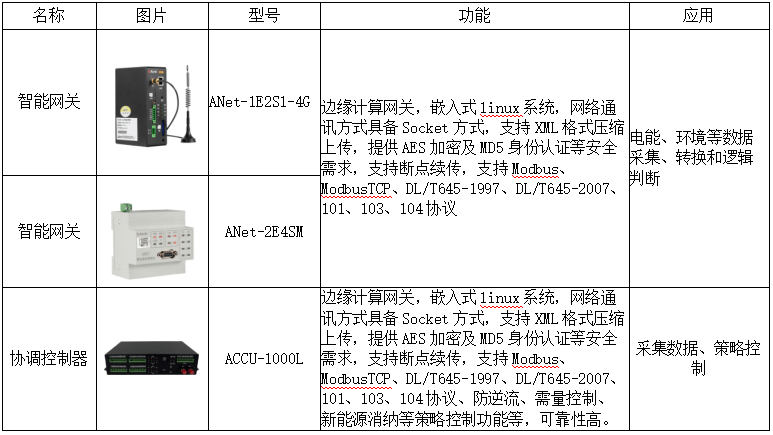

通讯链路：优先采用光纤有线通讯为主、4G/5G无线通讯为辅的冗余设计。山地、偏远地区需优化通讯基站布局，确保信号覆盖。通讯协议需支持Modbus、IEC60870-5-104等国标通用协议，兼容电网调度系统及主流运维平台。

传输稳定性：关键设备的通讯链路应采用双冗余设计，避免单链路故障导致电站监控失联；户外通讯设备需做好防雷、防水、防尘防护，适应户外环境。

5.3 智能化运维平台设计

配套本地监控与云端运维双平台，满足现场运维与远程管控双重需求：

基础功能：实时状态监控、故障分级告警、远程参数设置、历史数据存储、发电量统计与对标、报表自动生成。

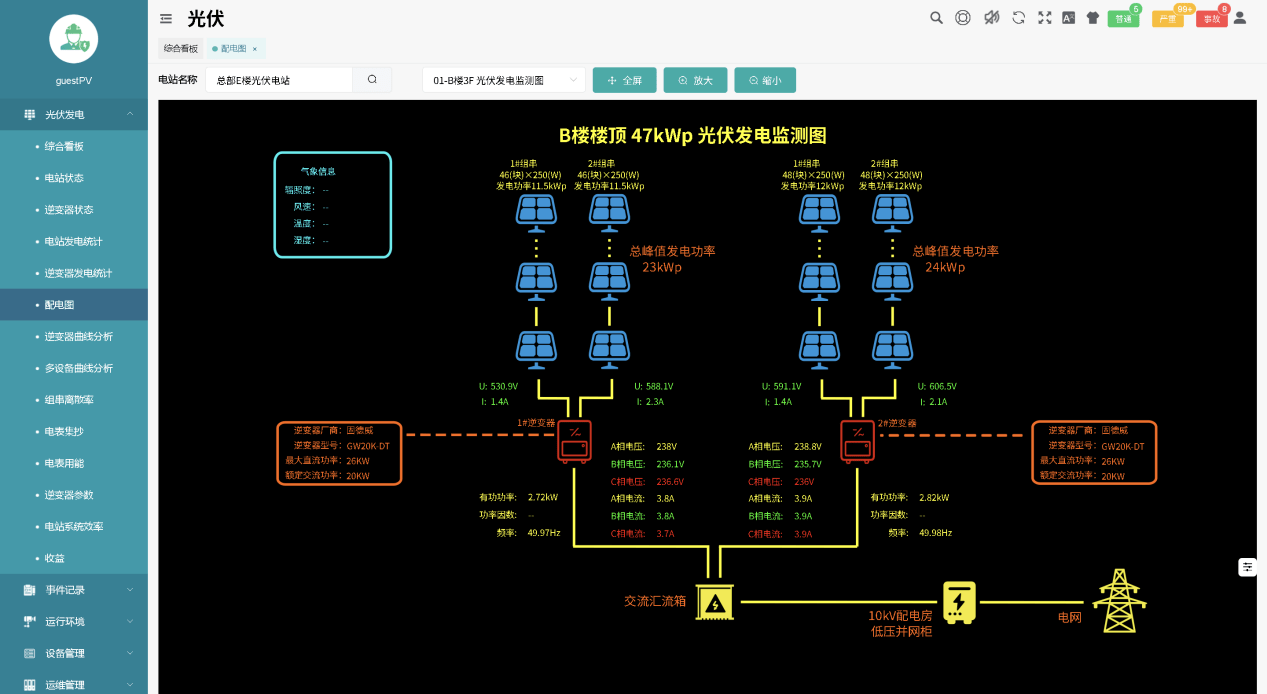

光伏电站监测

进阶功能：集成IV曲线扫描、组件故障诊断、阴影分析、失配损失测算及能效分析等辅助功能，实现故障定位，减少人工巡检频次，缩短故障停机时间。

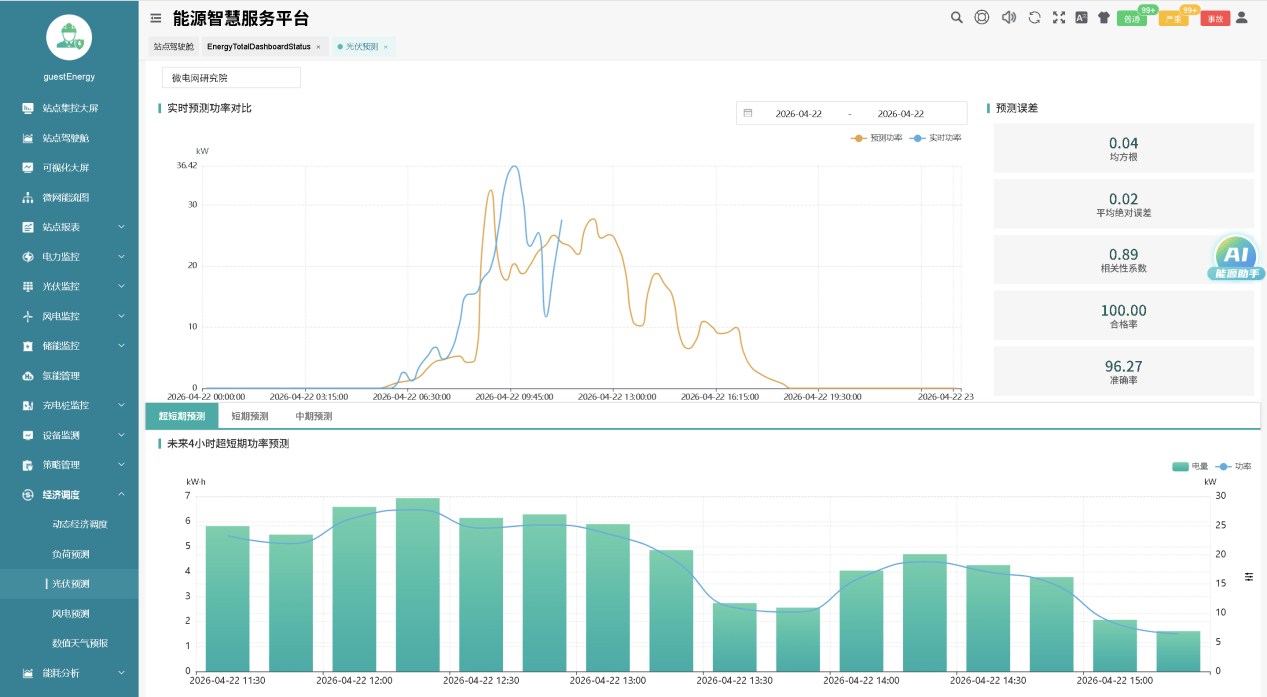

光功率预测

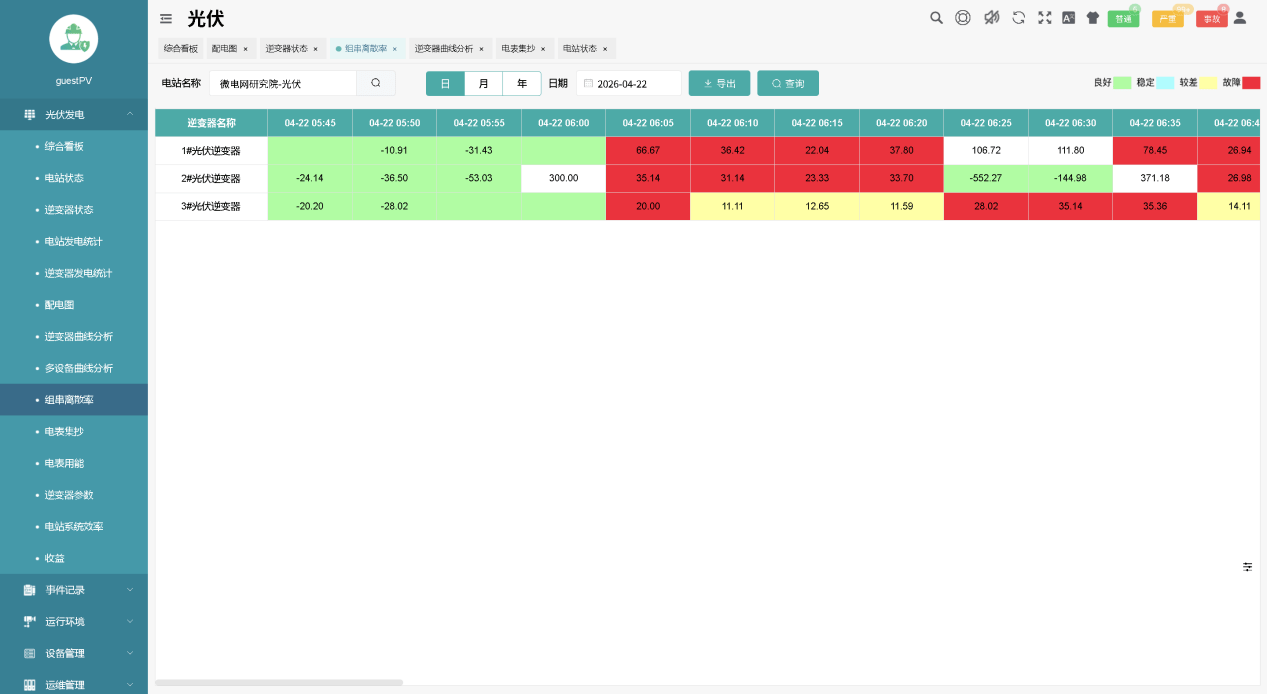

组串离散率分析

合规要求：接入电网调度的监控系统需符合网络安全等级保护要求，做好数据加密、权限分级管理及网络边界防护，避免数据泄露与网络安全风险。

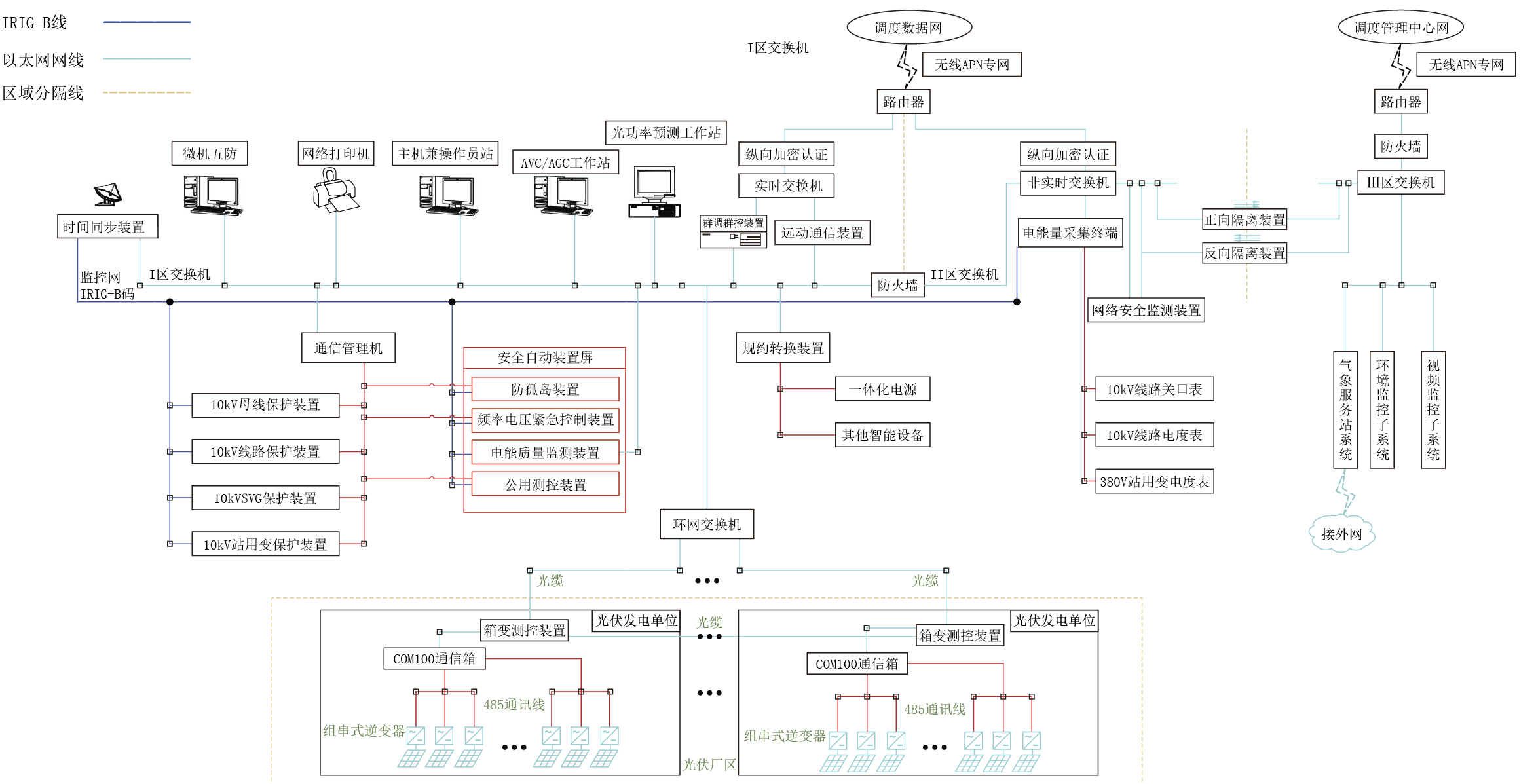

Acrel-1000DP光伏电站监控系统和调度通信系统图

6、解决方案核心特点与价值

安科瑞电气分布式光伏系统解决方案以“设计—产品—运维”一体化为核心，整合二次保护测控设备、电能质量监测设备、有源滤波装置及智能运维平台，覆盖光伏电站电气设计全流程，为项目提供全生命周期保障。
