大家好。在OrCAD Capture中进行多页原理图设计时，不同页面之间的信号互联离不开连接符的支撑。常用的连接符主要有两种类型：【Port】和【Off-Page Connector】。【Port】适用于层次化或模块化设计，而【Off-Page Connector】则更常用于平面式或平铺式设计。合理的连接符选用与配置，能够有效保障跨页信号的清晰传递。

本次分享将带你了解如何在OrCAD中创建不同页面间的连接符。以下是关键步骤总结：

第一步：选择连接符类型

根据设计结构选择合适的连接符：

Port：用于层次化/模块化设计，包含PORTBOTH-L、PORTBOTH-R、PORTLEFT-L、PORTLEFT-R四种形态。

Off-Page Connector：用于平面式/平铺式设计，包含OFFPAGELEFT-L和OFFPAGELEFT-R两种形态。

第二步：放置连接符

从右侧快捷工具栏中点击【Place Port】或【Place off-page connector】图标。

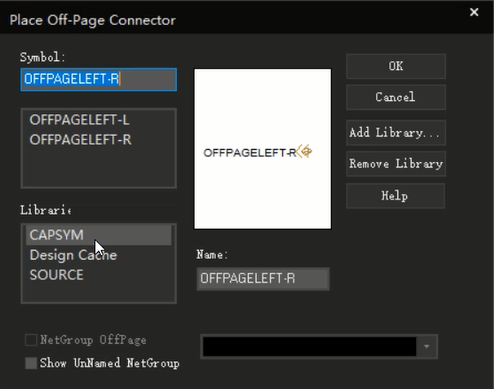

在弹出的选择窗口中，连接符符号默认存放在 CAPSYM.olb 库中。

第三步：添加缺失的符号库（如需要）

如果在选择窗口中找不到所需的连接符符号，点击 【Add Library】 按钮。

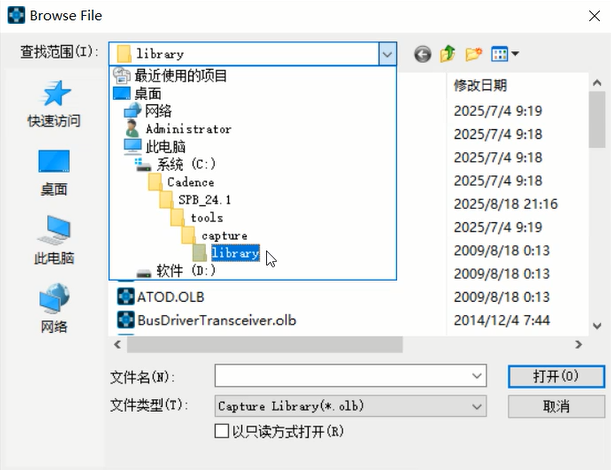

导航至 toolscapturelibrary 路径，找到并添加 Capsym.olb 库文件。

通过以上三步，即可完成页面连接符的创建与调用。
