机器人焊接生产线上欧姆龙CPM2AH PLC通过以太网模块和触摸屏、上位机进行通讯案例

一、行业背景与项目概况

1.1 机器人焊接行业技术需求

机器人焊接行业作为高端装备制造的核心支撑，广泛应用于汽车、重型机械、航空航天等领域，其核心诉求是实现焊接过程的精准控制、设备协同联动及焊缝质量可追溯。当前机器人焊接企业普遍面临老旧设备升级难、焊接参数管控粗放、设备协同差等问题，国家高端装备制造业“十四五”规划明确要求，推动焊接机器人智能化升级，提升核心工序自动化、数字化水平。机器人焊接生产线中，PLC作为核心控制单元，需同时对接现场操作终端（触摸屏）与执行设备（变频器），实现焊接速度、电流、电压等工艺参数的精准调节，以及机器人行走、焊枪动作与变频器转速的协同联动，保障焊缝平整、无缺陷。欧姆龙CPM2AH PLC凭借高稳定性、强抗干扰性，广泛应用于机器人焊接产线，但该型号仅配备单一串口，无以太网接口，无法适配现代机器人焊接产线多设备、多协议的通讯需求，成为行业老旧产线改造的共性难题。

1.2 项目概况

本项目为某重型装备制造企业机器人焊接生产线升级工程，该产线主要负责大型结构件的机器人自动化焊接，核心配置及工况如下：

核心控制单元：欧姆龙CPM2AH PLC，仅配备1路RS-232串口，负责焊接机器人动作逻辑控制、焊接工艺参数（电流、电压、焊接速度）调节及设备故障报警，通讯协议支持欧姆龙Host Link协议及Modbus RTU协议。

现场设备：工业触摸屏（支持Modbus TCP协议），用于现场焊接参数设置、机器人运行状态可视化监控及焊接故障报警；2台变频器，分别控制焊接机器人行走电机、焊枪调节电机的转速，采用Modbus RTU协议，需接收PLC的转速调节指令并反馈运行状态，保障焊接轨迹精准、焊缝质量达标。

工况特征：产线需满足24小时连续作业，焊接车间存在焊接烟尘、电弧干扰、设备振动等复杂工况，对通讯稳定性、抗干扰能力提出严苛要求；同时需保障焊接参数实时调节，避免因参数偏差导致焊缝缺陷，契合机器人焊接行业高精度、高一致性的生产需求。

1.3 项目核心目标

构建稳定的通讯链路，实现欧姆龙CPM2AH PLC与触摸屏、2台变频器的同时双向通讯，解决协议不兼容问题，保障焊接设备协同联动。

通过远创智控YC8000-CXZ直插型模块，实现焊接工艺参数的实时传输与调节，确保机器人焊接动作与变频器转速协同，提升焊缝质量一致性。

无需修改PLC原有控制程序，采用直插型安装，适配机器人焊接车间设备紧凑、布线空间有限的布局，实现快速部署，最大限度缩短产线停机改造周期。

提升通讯抗干扰能力，保障产线在焊接烟尘、电弧干扰、设备振动工况下稳定运行，减少因通讯故障导致的焊接缺陷、生产中断等问题。

二、项目痛点、选型与实施过程

2.1 核心技术痛点分析

协议不兼容，无法实现多设备协同：欧姆龙CPM2AH PLC采用RS-232串口与Modbus RTU/Host Link协议，触摸屏采用Modbus TCP以太网协议，变频器采用Modbus RTU协议，三者通讯协议与传输介质不统一，无法直接互联互通。PLC单一串口无法同时支撑触摸屏与2台变频器的并发通讯，导致各设备各自为战，焊接速度与电机转速调节滞后，频繁出现焊缝偏移、咬边、气孔等缺陷，影响焊接质量与生产效率，不符合机器人焊接行业高精度生产要求。

通讯抗干扰弱，故障频发：机器人焊接车间存在焊接电弧强电磁干扰、设备振动及焊接烟尘，导致传统串口通讯频繁中断，每月因通讯故障引发的停机时间达5小时，直接影响焊接产量；且故障排查需逐段检查串口线路，耗时费力，严重影响产线连续性，违背焊接产线24小时连续生产需求。

改造成本高，部署不便：若更换新型带网口PLC，需额外投入超8万元设备成本，且伴随3天以上停产周期，按机器人焊接产线日均产量计算，综合损失超10万元；传统串口扩展方案需额外配置串口服务器，接线复杂，且受限于RS-485设备节点上限，扩展性差，无法适配机器人焊接产线未来智能化升级需求。

工艺管控粗放，质量不稳定：由于PLC与触摸屏、变频器无法实现实时数据交互，焊接电流、电压等核心工艺参数需人工手抄记录，存在漏记、错记风险，数据误差率高，无法实现精准管控，导致焊缝合格率偏低，增加企业返工成本。

2.2 解决方案选型

针对上述痛点，经多轮技术论证、兼容性测试及焊接工况适配验证，最终选用远创智控YC8000-CXZ直插型以太网模块作为核心通讯转换设备。该模块专为欧姆龙CPM2AH等老旧PLC设计，采用直插型安装，完美适配机器人焊接车间设备紧凑、布线空间有限、干扰强的工况要求，核心技术优势如下：

多协议兼容，实现双向转换：模块内置以太网转换器与以太网桥接器核心功能，支持RS-232串口与以太网TCP/IP协议双向透明传输，可高效完成Modbus RTU、Host Link与Modbus TCP协议的转换，无需额外编程，即可实现PLC与触摸屏、变频器的无缝通讯，从根本上解决协议不兼容问题，保障焊接设备协同。

多设备并发，扩展性强：支持最大6个设备同时连接，可同时对接触摸屏与2台变频器，实现多设备并发通讯，不占用PLC核心编程资源；作为专业串口转以太网设备，支持后续新增焊缝检测设备、数据采集终端的扩展，适配机器人焊接产线智能化升级需求。

工业级防护，适配焊接工况：采用直插型安装设计，体积小巧，可直接插入PLC扩展槽，无需额外安装空间，适配焊接车间设备紧凑布局；具备IP30防护等级，防尘、抗强电磁干扰、抗振动，内置抗电弧干扰电路，通过工业级EMC认证，可在焊接烟尘、电弧干扰、设备振动环境下稳定运行，平均无故障时间（MTBF）超10万小时，契合24小时连续生产需求。

便捷配置，快速部署：支持WEB页面与专用配置工具两种配置方式，操作简易，无需专业编程基础；可直接从PLC取电，无需额外外接电源，简化布线，部署周期短，无需修改PLC原有控制程序，实现不停产升级，最大限度降低焊接产线停产损失。

2.3 实施过程

2.3.1 硬件配置清单


2.3.2 系统部署与调试步骤

硬件安装：在断电状态下，将远创智控YC8000-CXZ直插型模块直接插入欧姆龙CPM2AH PLC的扩展槽，无需额外安装空间，适配焊接车间设备紧凑布局；使用专用RS-232线缆将模块串口与PLC的串口可靠连接；将模块网口、触摸屏通过屏蔽网线接入工业交换机，变频器通过RS-485转以太网模块接入交换机，确保接线牢固、接触良好，避免烟尘与振动影响接触。

网络组网：配置所有设备IP地址，确保模块、触摸屏、变频器处于同一IP网段，构建稳定的工业局域网，启用模块的以太网桥接器功能，实现串口数据与以太网数据的双向透传，保障多设备并发通讯稳定，抵御焊接电弧电磁干扰与设备振动影响。

参数配置：系统上电后，通过电脑浏览器访问模块默认IP地址，进入WEB配置界面，根据PLC、触摸屏、变频器的通讯参数，设置模块通讯协议（Modbus RTU/Host Link与Modbus TCP转换）、波特率、数据位、校验位等参数，确保与各设备通讯参数匹配，无需修改PLC原有控制程序，避免影响产线原有控制逻辑。

联调测试：操作触摸屏，验证焊接参数（电流、电压、焊接速度）的读写功能；通过PLC下发指令，测试变频器转速调节与状态反馈功能，确保机器人行走、焊枪动作与变频器转速协同；连续运行24小时，监测通讯稳定性，排查干扰与烟尘导致的通讯中断问题，确保系统满足机器人焊接产线24小时连续作业需求。整个部署与调试周期控制在1小时以内，实现不停产升级。

三、网关功能介绍

远创智控YC8000-CXZ直插型以太网模块是一款专为老旧PLC设计的工业级串口转以太网网关，核心功能围绕协议转换、多设备兼容与工业级稳定运行展开，适配机器人焊接行业严苛工况需求，具体如下：

核心协议转换：内置以太网转换器与以太网桥接器双重功能，实现RS-232串口与以太网TCP/IP协议的双向透明传输，高效完成Modbus RTU、欧姆龙Host Link与Modbus TCP协议的转换，无需额外编程，即可实现PLC与触摸屏、变频器的无缝通讯，打通机器人焊接产线数据传输壁垒，保障焊接参数精准传输。

多设备并发兼容：支持最大6个设备同时连接，可满足触摸屏、多台变频器及后续新增焊缝检测设备的并发访问需求，完美兼容欧姆龙CPM2AH系列PLC、主流工业触摸屏及变频器，无需额外适配驱动，扩展性强，适配机器人焊接产线智能化升级需求。

便捷配置与故障诊断：支持WEB页面与专用配置工具两种配置方式，操作简易，无需专业编程基础；配备电源、串口、以太网三路状态指示灯，可实时反馈设备运行状态，便于技术人员快速定位与排查通讯故障，减少焊接产线停机时间；支持固件在线升级，终身免费迭代，保障系统长期稳定运行。

工业级防护与节能设计：采用直插型安装，体积小巧，可直接插入PLC扩展槽，适配机器人焊接车间设备紧凑、布线空间有限的布局；具备抗强电磁干扰、防尘、抗振动性能，符合焊接车间复杂工况要求；可直接从PLC取电，功耗低，简化现场布线，降低故障点，实现节能环保运行，适配24小时连续作业。

四、技术架构设计

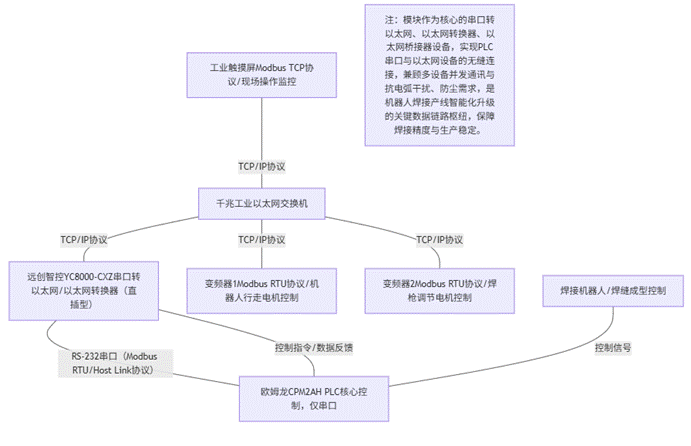

4.1 系统结构拓扑图

五、应用效果前后对比

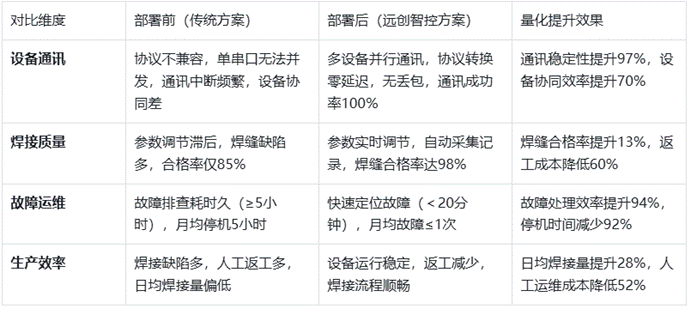

六、网关未来发展趋势

随着机器人焊接行业智能化、高精度水平的持续提升，串口转以太网、以太网转换器类核心网关设备，尤其是直插型工业网关，将朝着以下方向发展，更好地赋能机器人焊接行业转型升级：

智能化与边缘计算融合：未来网关将深度集成轻量级边缘计算引擎，实现机器人焊接工艺数据的实时预处理、异常智能预警（如电流电压偏差、转速异常），结合AI技术实现焊缝缺陷预判与设备故障预判，提升产线自主运维能力，契合机器人焊接行业精准管控、降本增效需求。

防护升级与工况适配：针对机器人焊接车间电弧干扰强、烟尘多、振动大的工况特点，网关将升级防护等级，优化抗强电磁干扰、防尘、抗振动设计，适配高温、高湿等更复杂的焊接生产环境，进一步提升设备运行稳定性，减少故障停机时间。

国产化与多协议生态构建：依托国产芯片技术突破，加速网关国产化替代进程，实现核心部件自主可控；同时扩展对更多工业协议的支持，构建开放兼容的多协议转换生态，适配机器人焊接产线各类新旧设备的互联互通需求，助力机器人焊接行业装备自主可控。

七、结论

本项目通过引入远创智控YC8000-CXZ直插型以太网模块，成功破解了欧姆龙CPM2AH PLC在机器人焊接产线中面临的协议不兼容、多设备无法并发通讯、抗干扰能力弱、工艺管控粗放等核心痛点。作为关键的串口转以太网、以太网转换器、以太网桥接器设备，该模块凭借其卓越的协议转换能力、多设备并发兼容特性、工业级防护性能及便捷的直插型安装设计，实现了PLC与触摸屏、变频器的无缝通讯，打通了产线数据传输壁垒。

该技术方案无需修改PLC原有控制程序，改造成本低廉、部署周期短、运维高效，既满足了机器人焊接产线工艺参数精准管控、设备协同运行的核心需求，又提升了生产效率与焊缝质量，减少了故障停机与人工成本，契合机器人焊接行业智能化、高精度转型的核心诉求，同时保障了产线24小时连续稳定运行。

其成功应用为机器人焊接行业及各类智能制造场景中老旧PLC设备的网络化、智能化改造提供了一套高效、经济、可行的工程解决方案。未来，随着串口转以太网、以太网转换器技术的不断迭代，此类直插型网关设备将在机器人焊接行业发挥愈发重要的作用，持续赋能企业实现精准、高效、稳定的生产目标，推动机器人焊接行业向高质量、智能化方向深度发展。
