成功案例 I ALS 利用 Cadence Sigrity X 加速高速 PCB 设计



"Cadence Sigrity X 工具已成为我们高速 PCB 设计流程中不可或缺的一部分。它不仅增强了我们的能力，也巩固了我们作为复杂项目首选合作伙伴的声誉。"

——CHRIS HALFORD，ALS 公司首席工程师



Advanced Layout Solutions（ALS）是英国专注于高速 PCB 领域最大的设计公司。面对项目日益增长的复杂性，他们需要更高的精度和更快的设计周期。通过采用 Cadence Sigrity X 信号与电源完整性工具，ALS 彻底革新了其 PCB 设计流程，显著为其欧洲客户减少了设计迭代次数并缩短了产品上市时间。增强的能力巩固了 ALS 作为尖端 PCB 项目 trusted partner 的地位。

作为高速 PCB 开发领域的先锋，ALS 在英国建立了作为首选设计公司的良好声誉。他们的专业知识涵盖众多复杂设计，服务于对精度和创新至关重要的行业。随着客户期望的不断提高以及 PCB 布局日益复杂，ALS 寻求一种强大且尖端的解决方案，以保持竞争优势并提供卓越成果。



业务挑战

高速 PCB 项目日益复杂，导致客户期望值升高

需要更快的设计周期以保持市场竞争优势

由于设计流程过时，存在无法满足客户满意度的风险



设计挑战

难以在设计早期识别信号与电源完整性 (SI/PI) 问题，导致代价高昂的后期返工

对高速接口和密集布局的仿真能力有限，影响准确性和效率

由于反复迭代以及性能与成本优化的挑战，导致设计周期冗长



Cadence解决方案

Sigrity X 平台



挑战

如果没有 Cadence Sigrity X 工具，ALS 将难以应对众多设计挑战。现代 PCB 日益增长的复杂性——更高的频率、更紧凑的元件间距以及严苛的电源要求——给传统设计流程带来了压力。

关键问题包括：

难以在设计流程早期识别信号与电源完整性 (SI/PI) 问题，导致代价高昂的后期返工

以所需的精度和速度仿真高速接口和高密度布局的能力有限

由于反复迭代和延迟的故障排除而导致设计周期冗长

在性能、可靠性和成本之间进行权衡取舍的挑战，特别是在优化去耦电容器和电源分配网络 (PDN) 方面

如果没有先进的工具来简化流程并提高仿真精度，ALS 将面临无法满足客户期望的风险——在竞争激烈的市场中，这是他们无法承受的风险。





解决方案

为了应对这些挑战，ALS 将 Cadence Sigrity X 这一尖端信号完整性 (SI) 和电源完整性 (PI) 分析工具融入其工作流程。这些工具为 ALS 提供了一个全面且灵活的框架，以满足下一代 PCB 设计的需求。实施的关键方面包括：

利用在板分析进行早期 SI/PI 问题检测

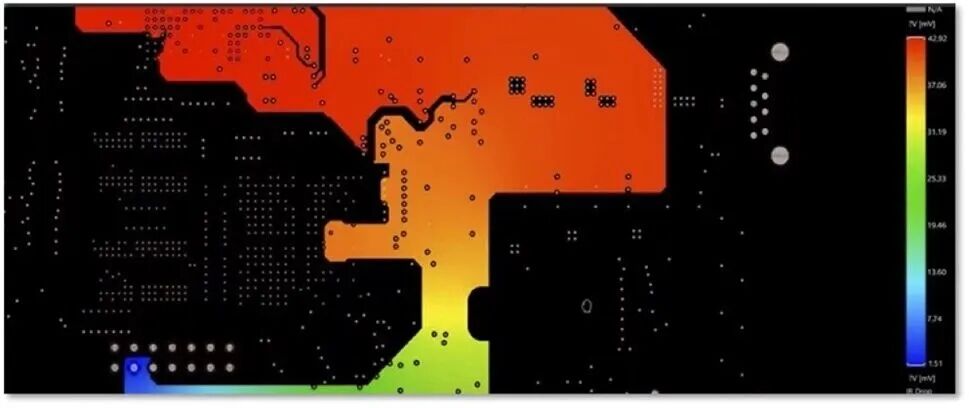

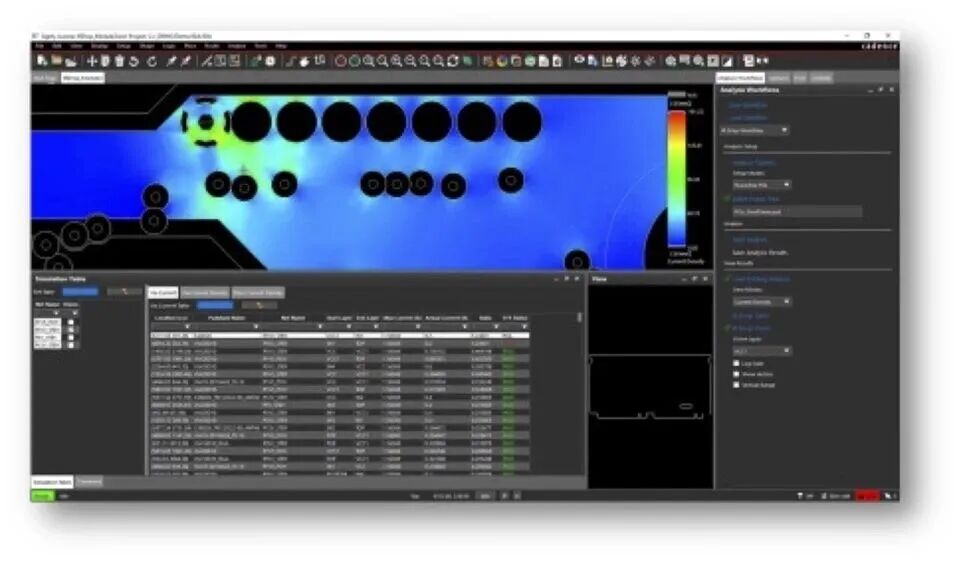

ALS 利用 Sigrity X 的在板分析功能，在 PCB 初始布局阶段检测和解决 SI/PI 问题。通过 Sigrity X PowerDC 仿真，ALS 能够优化层叠结构、铜厚以及整个电源分配网络，通常还能通过减少铜用量或移除不必要的层来发现节约成本的机会。



用于高速接口的 Hybrid Plus 3D 求解器

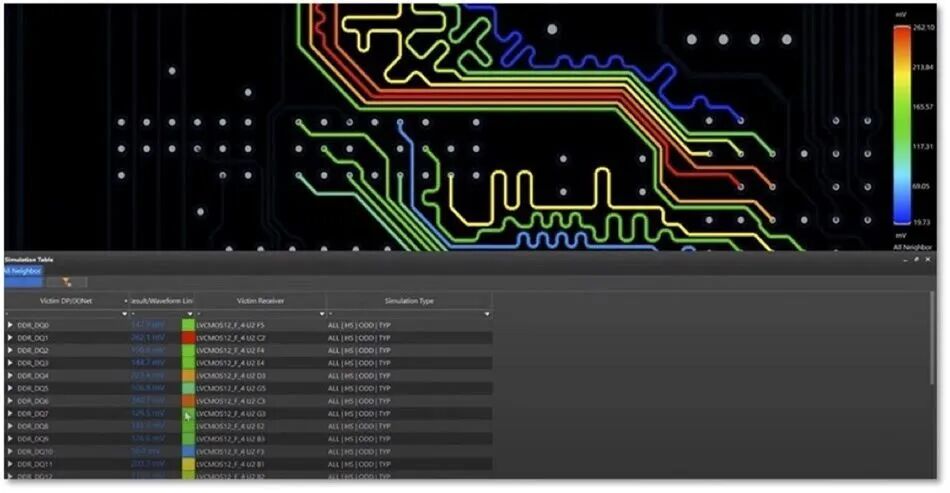

对于复杂的 DDR 接口，ALS 将 Cadence Clarity 3D Solver 的提取功能与 Sigrity X PowerSI 强大的 hybrid solver 方法相结合，后者能够处理数百个端口的仿真。这使得团队在仿真考虑电源影响的 SI 问题时能够平衡精度和效率，确保在密集、高频设计中实现可靠性能。在极端情况下，内存高效且快速的 3D 求解器（如 Clarity 3D Solver）将为 DDR 接口的签核提供额外的保障。



过孔结构优化

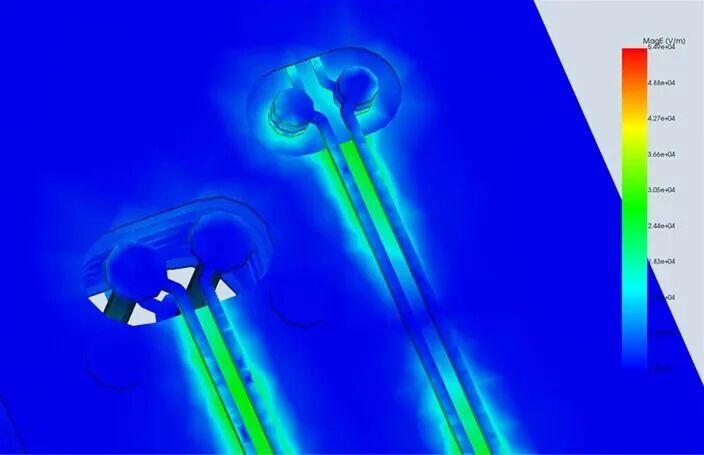

过孔设计是影响信号完整性的关键因素，通过 Clarity 3D Solver 仿真得到了增强。通过在设计流程早期优化过孔，ALS 最大限度地减少了信号损耗并消除了潜在问题，从而实现了更顺畅的工作流程和更高质量的成果。



去耦电容器优化

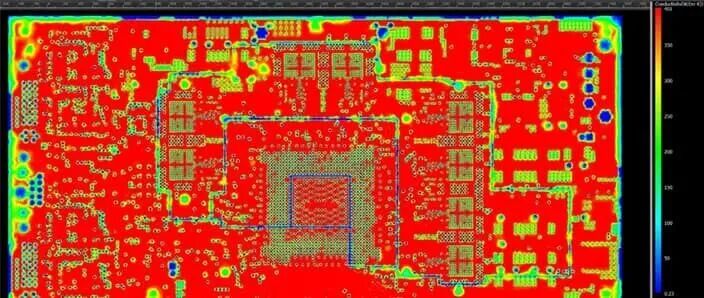

利用 Sigrity X OptimizePI 技术，ALS 通过消除不必要的去耦电容器并重新利用设计空间，实现了性能与成本之间的理想平衡。对成本-性能权衡的交互式评估进一步简化了 PCB 开发流程。





多板、多结构 PDN 验证

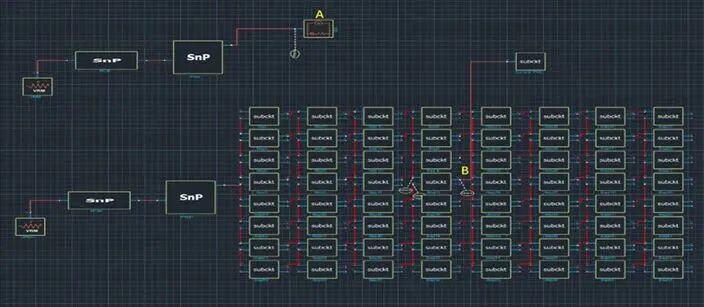

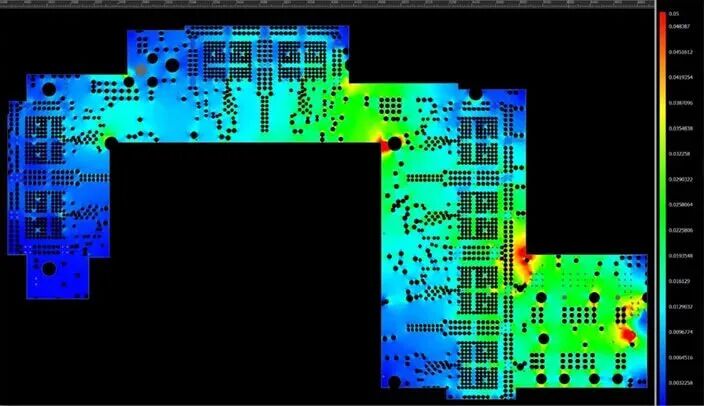

Sigrity X SystemPI 技术使 ALS 能够确保互联 PCB 之间的正常供电，全面的交流 (AC)、直流 (DC) 和板间连接分析可防止系统级的电源传输故障。在与 IC 供应商合作时，封装 PDN 模型可以提供从电压调节模块 (VRM) 到跨多块板卡上的多个负载/芯片的完整 PDN 路径。



成果

通过将 Sigrity X 工具集成到工作流程中，ALS 取得了显著成果：

缩短产品上市时间： 大幅缩短设计周期，能够更快地向欧洲客户交付多款高速 PCB

提高设计精度： 早期问题检测和先进的仿真能力最大限度地减少了错误和迭代，实现了可靠的一次性成功设计

优化成本： 去耦电容器优化和电源层削减节省了材料和设计资源，同时保持了性能

增强声誉和客户信心： 凭借创新技术能力，ALS 巩固了其作为应对挑战性高速 PCB 项目的 trusted partner 的地位


结论



通过采用 Sigrity X SI/PI 工具，ALS 转变了其高速 PCB 设计方法，积极应对挑战并为客户交付了卓越成果。ALS 与 Cadence 的合作使 ALS 能够突破 PCB 设计的界限，在这个快速发展的行业中确保提供稳健、高效且及时的解决方案。

随着电子设计日趋复杂，ALS 对满足未来需求充满信心。他们与 Cadence 的合作确保持续获得最新工具和专家支持，使他们能够应对更高级的挑战。
