自动化分拣生产线上欧姆龙CPM2AH PLC自动化分拣生产线上欧姆龙CPM2AH PLC通过以太网模块和触摸屏、上位机进行



一、行业背景与项目概况

1.1 自动化工厂行业需求

随着工业4.0理念的深入推进，自动化工厂已成为制造业转型的核心方向，其核心诉求是实现生产设备的协同联动、生产数据的实时采集与远程运维管控。据行业报告显示，2021-2025年中国串口转网口模块市场年均复合增长率达9.7%，其中自动化工厂老旧设备改造需求是主要增长动力之一。三菱FX3U系列PLC凭借高性价比、强稳定性，广泛应用于自动化工厂的生产线逻辑控制、设备启停、参数调节等环节，但部分老旧型号未配置以太网接口，仅保留单一圆形串口，无法满足现代自动化工厂无线通讯、多设备并发、远程运维的技术要求，成为制约工厂数字化升级的共性瓶颈，亟需通过专用模块实现串口与以太网的无线互联。

1.2 项目概况

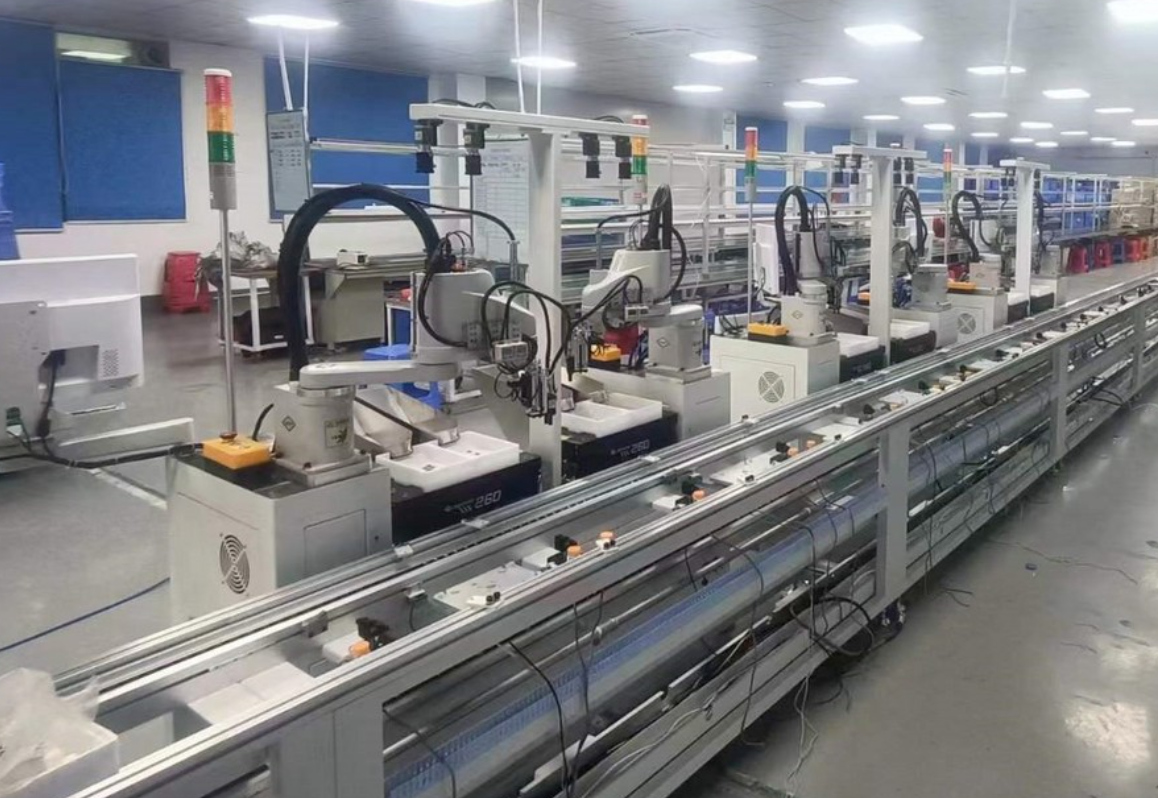

本项目为某自动化工厂组装生产线升级工程，该生产线主要负责小型自动化设备零部件的组装、检测与输送，核心配置如下：

核心控制单元：三菱FX3U系列PLC（FX3U-48MR），无以太网接口，唯一RS-422圆形串口（MD8通讯母口）负责生产线输送机、机械手、检测设备的逻辑控制及故障报警，通讯协议支持三菱专用MC协议及Modbus RTU协议，适配FX系列编程口标准。

现场监控终端：工业触摸屏（支持Modbus TCP协议），用于现场工艺参数调试、设备运行状态可视化监控及异常报警，仅支持以太网/无线以太网通讯。

上位管理系统：工业级计算机及SCADA监控系统，基于Modbus TCP协议，实现生产线任务调度、生产数据追溯、设备运行状态远程监控及报表自动生成，需通过无线方式与PLC实现数据交互。

工况特征：生产线需满足24小时连续作业，现场设备布局分散、布线复杂，存在强电磁干扰，传统有线布线不仅成本高，且易受设备移动影响导致通讯中断，对控制系统的无线稳定性与环境适应性提出严苛要求。

1.3 项目核心目标

依托无线通讯技术，构建稳定的通讯链路，实现三菱FX3U PLC与触摸屏、上位机SCADA系统的同时双向无线通讯。

通过YC8000-FX-S模块的无线功能，实现PLC程序的远程下载、上载与在线调试，替代传统现场电缆接线方式，降低运维成本。

无需修改PLC原有控制程序，实现快速无线部署，规避有线布线的繁琐流程，最大限度缩短生产线改造停机周期。

保障无线通讯在复杂工况下的长期稳定运行，实现生产数据全流程可追溯，满足自动化工厂精益管理与安全合规要求。

二、项目痛点、选型与实施过程

2.1 核心技术痛点分析

协议与接口双重壁垒，形成数据孤岛：三菱FX3U PLC底层采用RS-422串口与Modbus RTU协议通讯，而触摸屏、上位机SCADA系统均基于Modbus TCP以太网协议体系，两者在数据传输方式、帧格式上存在本质差异，无法直接互联互通。同时，PLC唯一的圆形串口资源无法支撑本地操作、远程管控及程序调试的并发访问需求，且现场布线复杂，有线通讯易受干扰，导致生产设备与管控系统各自为战，作业协同效率低下。

运维效率低下，改造成本高昂：传统PLC程序调试与故障排查必须由技术人员至现场通过专用电缆连接，受限于生产线设备分散布局，单次运维耗时通常超过2小时，月均运维成本约3800元。若采用更换新型带网口PLC的改造方案，需额外投入超6万元设备成本，且伴随超过4天的停产周期，同时有线布线需额外投入人力物力，与工厂降本增效的核心诉求严重背离。

有线布线受限，部署灵活性差：自动化工厂生产线设备布局需根据生产任务动态调整，传统有线布线方式不仅施工繁琐、成本高，且设备移动后需重新布线，严重影响生产效率；同时，现场强电磁干扰易导致有线通讯中断，影响生产连续性。

2.2 解决方案选型

针对上述痛点，经多轮技术论证、性能测试与兼容性验证，最终选用远创智控YC8000-FX-S无线以太网模块作为核心通讯转换设备。该模块专为三菱FX系列PLC量身设计，型号中“S”代表无线功能，完美适配自动化工厂无线部署场景，核心技术优势如下：

无线+有线双兼容，支持多设备并发：模块集成1路RS-422圆形串口（匹配FX3U PLC编程口）与1路RJ45以太网口，内置WiFi无线模块，支持AP、STA及AP+STA三种无线模式，可同时连接触摸屏、上位机及编程电脑，支持最大32个TCP连接，实现本地操作、远程管控与程序调试的并行开展，不占用PLC核心编程资源，从根本上解决串口资源匮乏与有线布线受限问题。

多协议透明转换，无线传输稳定：作为高性能以太网转换器，模块支持RS-422串口与以太网TCP/IP协议的双向透明传输，完美兼容三菱MC协议、Modbus TCP协议，内置串口转以太网与以太网桥接器核心功能，无需额外开发通讯程序，即可实现不同通讯介质与协议设备的无缝无线联动，无线传输距离可达100米（无遮挡），抗干扰能力强，适配工厂复杂电磁环境。

工业级高可靠性，部署便捷：采用35mm标准导轨安装方式，可通过PLC编程口取电或外接24V电源，无需额外复杂布线。工作温度范围覆盖0℃~60℃，具备卓越的抗电磁干扰、防尘性能，平均无故障时间（MTBF）超10万小时，支持固件在线升级，终身免费迭代，适配自动化工厂24小时连续作业工况。

兼容广泛，操作简易：支持三菱GX Works2、GX Developer等编程软件的以太网通信，完美适配主流工业触摸屏、SCADA组态软件，可通过WEB浏览器或专用配置工具进行参数设置，无需专业编程基础，调试便捷高效。

2.3 实施过程

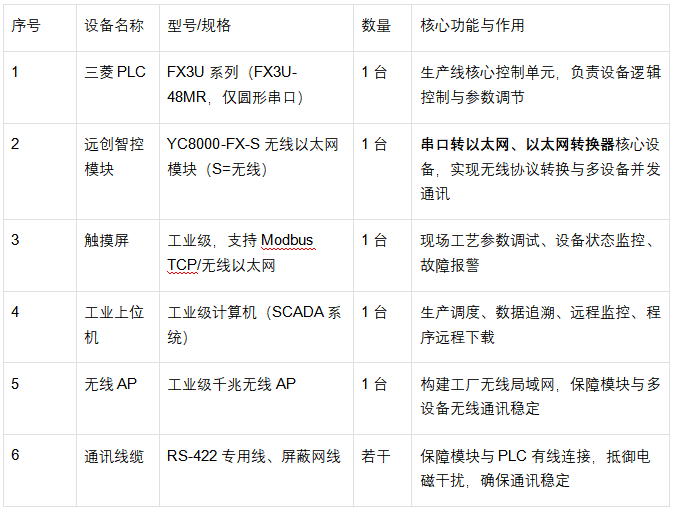

2.3.1 硬件配置清单



2.3.2 系统部署与调试步骤

硬件安装：在断电状态下，将远创智控YC8000-FX-S模块安装于35mm标准导轨，使用专用RS-422线缆将模块串口与三菱FX3U PLC的圆形串口可靠连接，安装工业级无线AP，确保覆盖整个生产线作业区域。

无线组网：配置无线AP参数，构建工厂专用无线局域网，将YC8000-FX-S模块设置为STA模式，接入无线AP，同时将触摸屏、上位机连接至同一无线局域网，确保所有设备IP地址处于同一网段，实现无线互联互通。

参数配置：系统上电后，通过电脑浏览器访问模块默认IP地址，进入WEB配置管理界面，根据FX3U PLC参数，精准设置通讯协议为MC协议，同步波特率、数据位、校验位等串口参数，配置无线通讯参数，确保与触摸屏、上位机SCADA系统匹配，无需修改PLC内部原有控制程序。

联调测试：通过GX Works2编程软件，借助模块无线功能实现PLC程序的远程下载与调试；操作触摸屏，验证工艺参数读写、设备状态监控功能；在上位机SCADA系统中完成设备添加与通讯配置，测试生产数据实时采集、远程调度指令下发功能。整个部署与调试周期控制在1小时以内，实现不停产升级，最大限度降低对生产的影响。

三、网关功能介绍

远创智控YC8000-FX-S无线以太网模块是一款专为三菱FX系列PLC设计的串口转以太网网关，核心凸显无线通讯优势，功能围绕协议转换、无线兼容与高效运维展开，适配自动化工厂需求，具体如下：

核心协议转换与无线传输：内置以太网桥接器功能，实现RS-422串口数据与以太网TCP/IP数据的双向透明传输，高效完成三菱MC协议与Modbus TCP协议的转换。作为核心以太网转换器，无需额外编程即可实现PLC与多台以太网/无线以太网设备的无缝通讯，同时支持通过无线方式完成PLC程序的远程下载与调试，打通生产线“设备-管控”无线数据链路。

多设备并发与广泛兼容：支持最大32个TCP连接，可同时满足触摸屏、上位机、编程电脑等多终端的并发访问需求，完美兼容三菱FX系列全型号PLC及主流工业触摸屏、工控组态软件，无需额外适配驱动，具备极强的系统扩展性，可灵活对接新增的生产检测设备。

无线模式灵活与便捷运维：支持AP、STA、AP+STA三种无线模式，可根据工厂现场环境灵活切换，无线传输稳定，抗干扰能力强；支持WEB页面与专用配置工具两种配置方式，操作便捷，无需专业编程基础；配备电源、串口、WiFi、以太网四路状态指示灯，可实时反馈设备运行状态，便于技术人员快速定位与排查通讯故障。

安全与节能设计：内置数据校验机制，可有效抵御工厂强电磁干扰，确保核心生产数据传输的准确性与完整性；支持WPA-PSK/WPA2-PSK/WEP安全机制，保障无线通讯安全；采用PLC取电或外接24V电源设计，功耗低，简化现场布线，降低故障点，实现节能环保运行，适配24小时连续作业工况。

四、技术架构设计

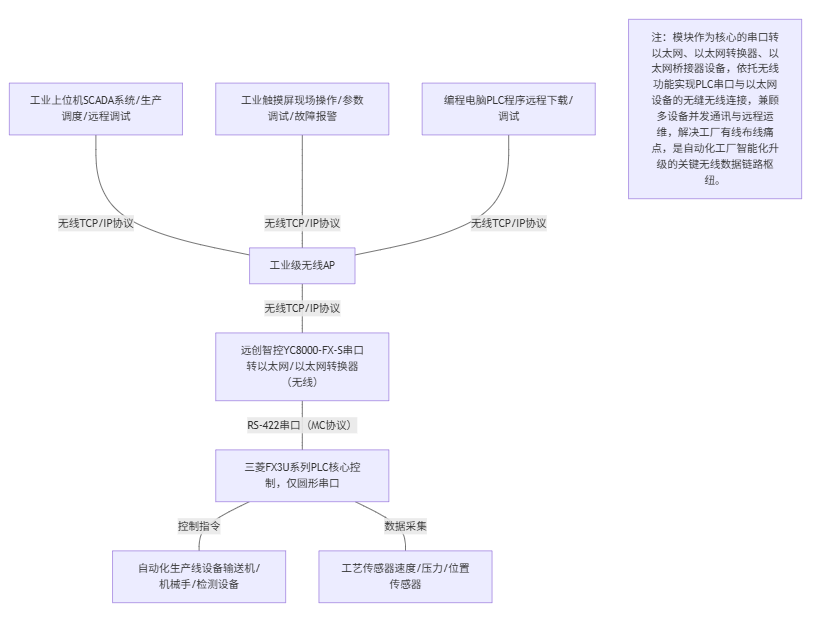

4.1 系统结构拓扑图

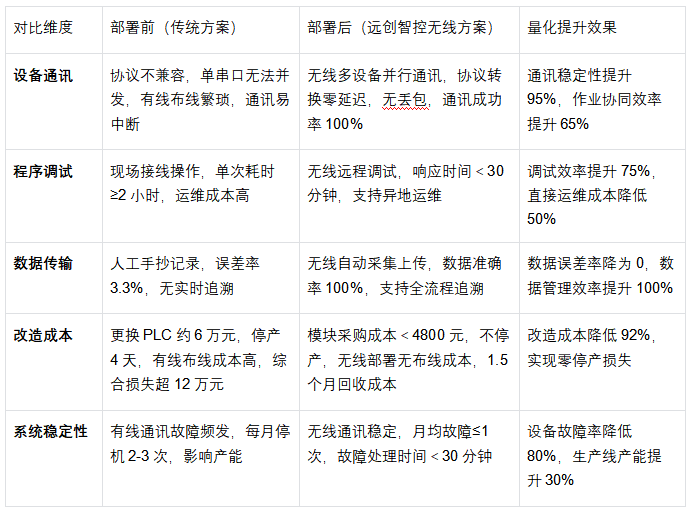

五、应用效果前后对比

六、网关未来发展趋势

随着工业自动化与工业互联网技术的持续演进，串口转以太网、以太网转换器类核心网关设备，尤其是无线型网关，将朝着以下方向发展，以更好地赋能自动化工厂等场景：

无线性能升级与边缘计算融合：未来无线网关将集成5G、Wi-Fi 6等高速无线通信技术，提升无线传输速率与距离，降低延迟；同时深度集成轻量级边缘计算引擎，实现本地生产数据的实时预处理、异常智能预警，结合AI技术实现设备故障预判，提升自动化工厂的自主运维能力，契合边缘计算赋能工业设备的发展趋势。

网络安全与合规强化：针对工业数据安全与行业合规要求，网关将全面升级安全防护体系，新增TLS/SSL加密通讯、双向身份认证、访问权限精细化管控等功能，有效保障自动化工厂核心生产数据的安全存储与无线传输，符合《工业互联网安全标准体系（2025版）》要求。

国产化与多协议生态构建：依托国产芯片与核心元器件的技术突破，网关将加速推进国产化替代进程，实现核心部件自主可控。同时，扩展对PROFIBUS、CANopen等更多工业现场总线协议的支持，构建开放、兼容的多协议转换生态，助力自动化工厂智能制造装备的自主可控发展，契合国产模块市场份额持续提升的趋势。

智能化与一体化集成：无线网关将实现与工业互联网平台的深度对接，支持远程参数配置、固件在线升级与设备状态远程监控，实现“硬件+软件+服务”一体化集成；同时优化功耗设计，适配更多低功耗场景，提升部署灵活性，满足自动化工厂设备动态调整的需求。

七、结论

本项目通过引入远创智控YC8000-FX-S无线以太网模块，成功破解了三菱FX3U系列无网口PLC在自动化工厂应用中面临的协议不兼容、串口资源匮乏、有线布线受限、运维效率低下等核心技术难题。作为关键的串口转以太网、以太网转换器、以太网桥接器设备，该模块凭借其卓越的无线通讯能力、协议转换能力、多设备并发兼容特性及工业级高可靠性，实现了PLC与触摸屏、上位机的无缝无线联网与数据互通，彻底摆脱了有线布线的束缚。

该技术方案无需修改PLC原有程序，具有改造成本低廉、部署周期短、运维高效、无线灵活等显著优势，既满足了自动化工厂数字化管控、生产数据全流程追溯的核心业务需求，又保障了生产线24小时连续稳定运行，契合工厂降本增效与智能化升级的核心诉求。其成功应用为自动化工厂及各类智能制造场景中老旧PLC设备的无线网络化改造提供了一套高效、经济、可行的工程解决方案。

未来，随着串口转以太网、以太网转换器技术的不断迭代与无线通信技术的升级，此类无线网关设备将在自动化工厂、智慧物流等领域发挥愈发重要的作用，持续赋能企业实现高效、精准、安全、可追溯的生产目标，推动工业自动化产业向无线化、智能化、数字化方向深度发展。

《具体内容配置过程及其他相关咨询请与武工留言交流》
