拆解限流保护原理：为什么升压芯片要带过流保护？

在锂电池供电设计与芯片选型中，安全性与稳定性始终是核心诉求，而DC/DC升压芯片的限流功能，正是保障产品使用安全、规避自燃风险的关键环节。本文将结合FP62××DC/DC升压系列芯片，深入解析限流功能的核心原理、重要性与性能成本，为芯片选型提供实用参考。

一、限流功能的原理


在选型中，深入了解限流功能的核心原理，能够更精准地判断芯片性能，规避选型误区。所谓限流，就是过流保护（OC），是通过芯片内部的电流检测与控制电路，实现对输出电流的管控。
工作原理三步骤：

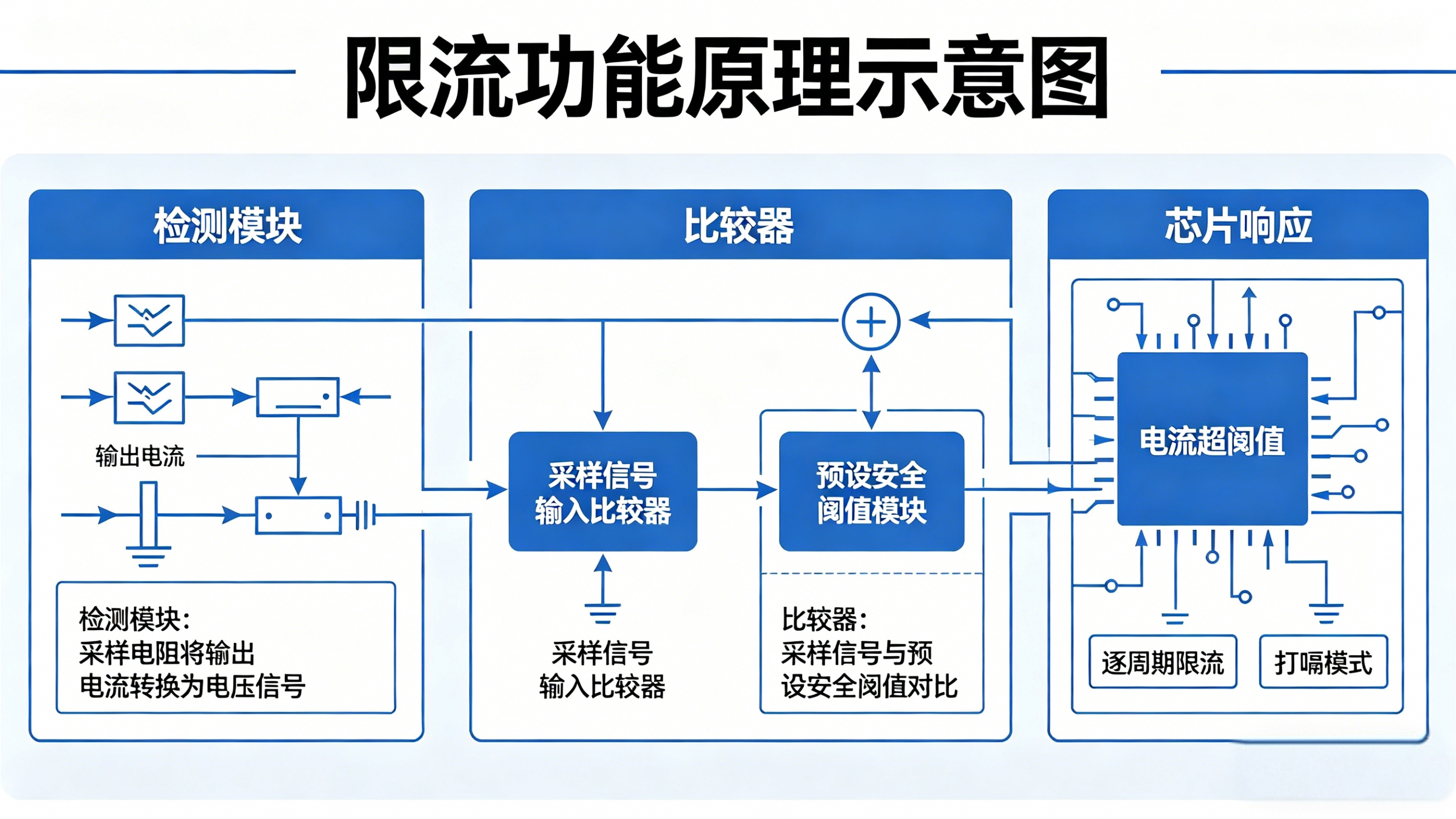

一是检测模块通过采样电阻将输出电流转换为电压信号，传输至比较器；二是比较器将采样信号与预设安全阈值对比，判断电流是否安全；三是电流超阈值时，芯片触发逐周期限流（快速限制开关管导通、防电流增大）或打嗝模式（周期性关断芯片、防过热，故障解除后恢复）等保护机制。

二、限流功能：DC/DC升压芯片的过流保护机制


限流功能，本质上是芯片内置的过流保护（OC）机制，相当于芯片的“安全卫士”，防范电流过载、规避安全隐患。
电路出现负载异常、输出短路、元器件老化等突发情况时，电路中的电流会瞬间飙升，超出元器件的额定承受范围——轻则烧毁芯片、电容、电感等核心元器件，导致设备无法正常工作；重则引发短路、过热，甚至造成设备永久性损坏，带来不必要的经济损失与安全风险。

而具备限流功能的FP62××DC/DC升压芯片，能够有效解决这个问题，当电路中的电流超过芯片预设的安全阈值时，限流机制会自动启动，通过限制输入电流的方式，阻止电流持续攀升，从而保护后端元器件与整个供电系统的安全，避免故障扩大化。


三、FP62××DC/DC升压系列均内置限流


台湾远翔FP62××DC/DC升压芯片系列均内置限流功能，无需额外增加外围保护电路，即可实现过流防护，不仅简化了电路设计流程，还降低了因外接保护元器件带来的成本增加与体积冗余问题。

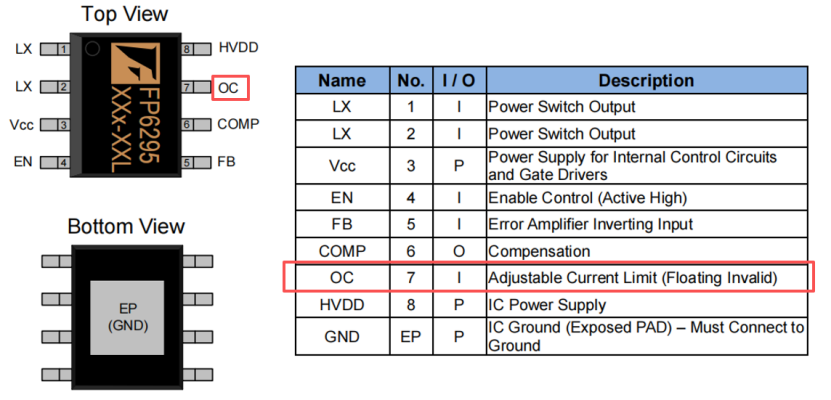

以FP6295-OC脚为例：

除了限流功能，FP62××系列还具备多项优势：
其一，输入电压覆盖2.6V至24V，宽电压范围能够适配单节、多节锂电池升压，以及各类低电压输入场景，兼容性强，可满足不同设备的供电需求；

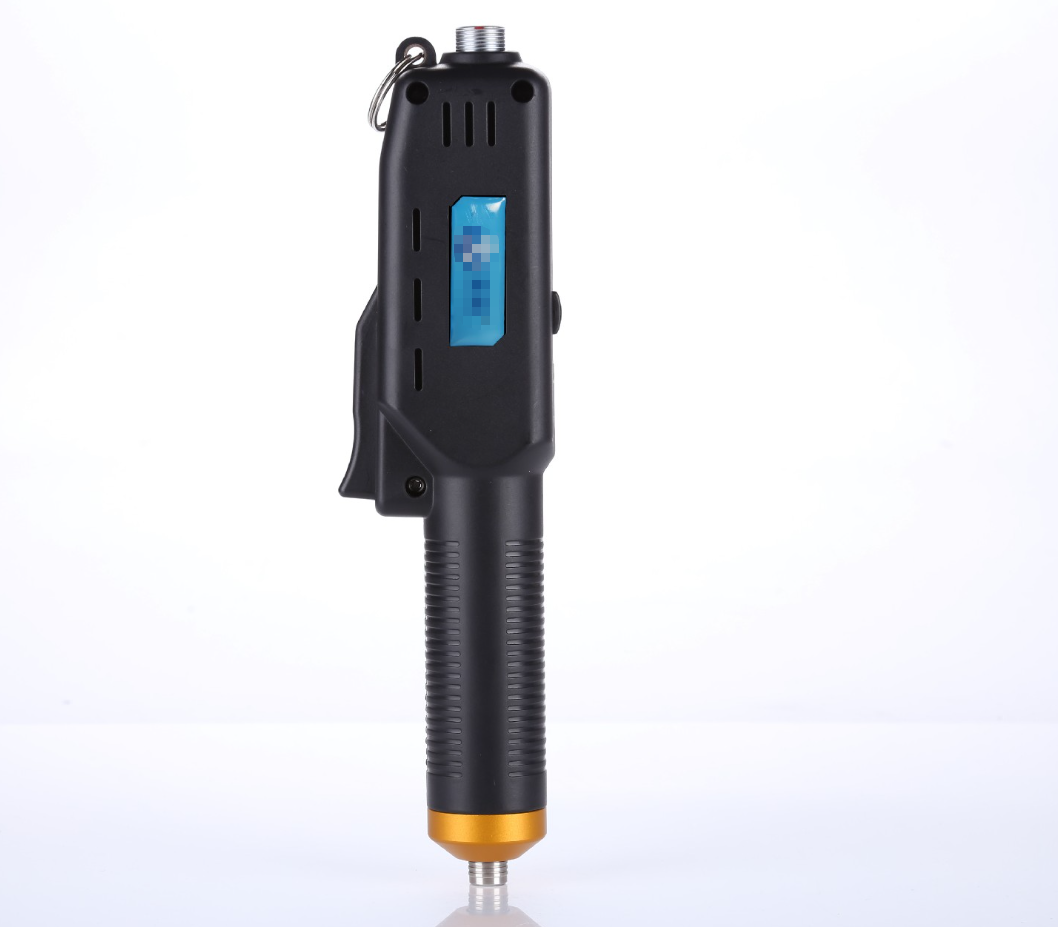

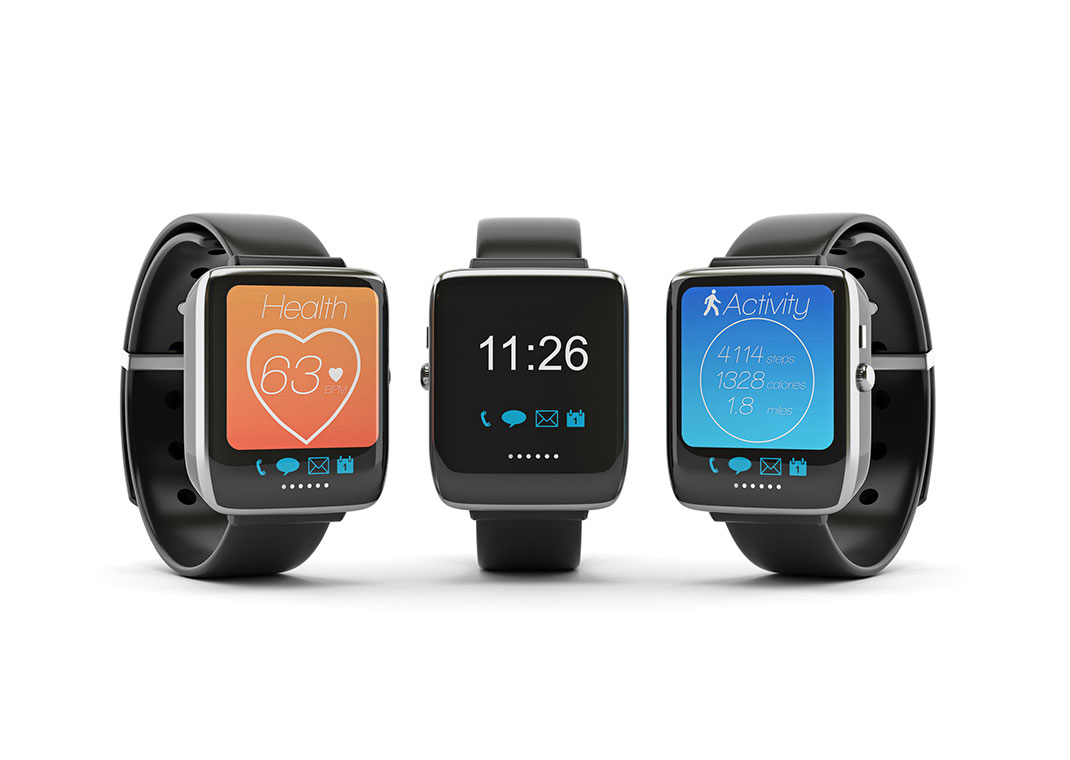

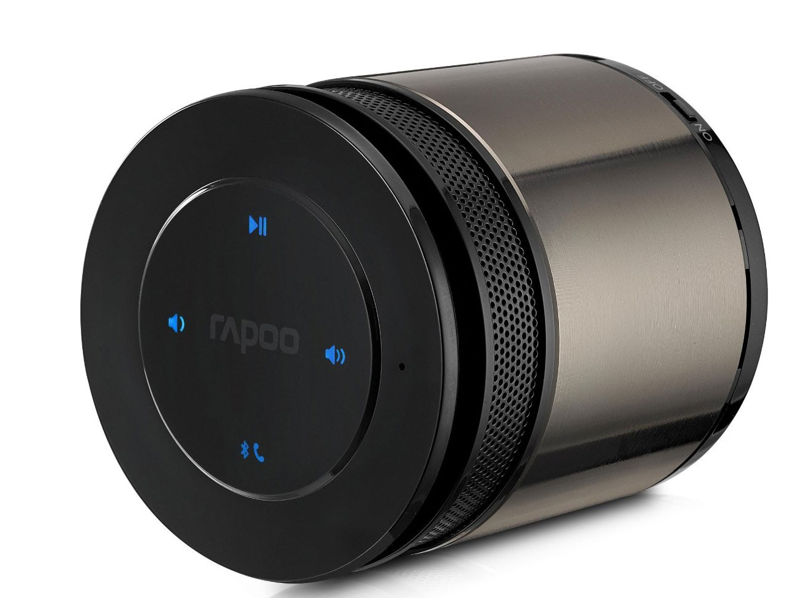

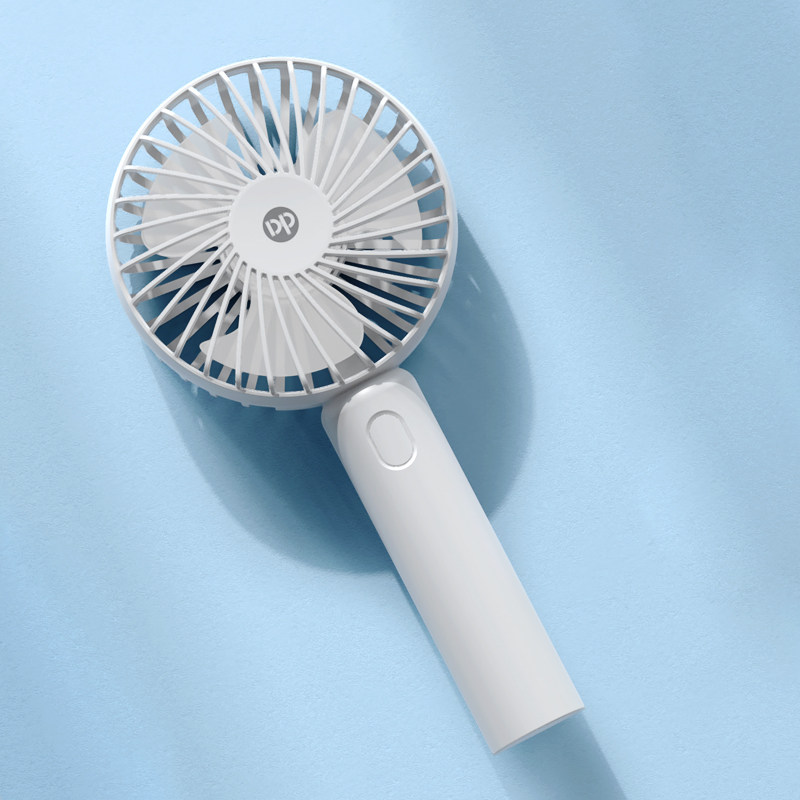

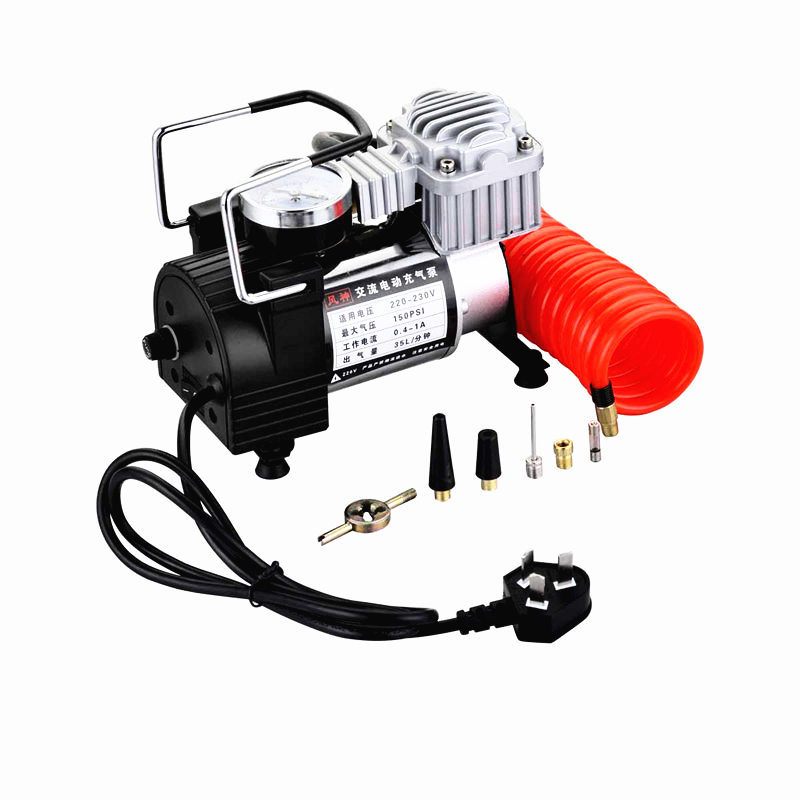

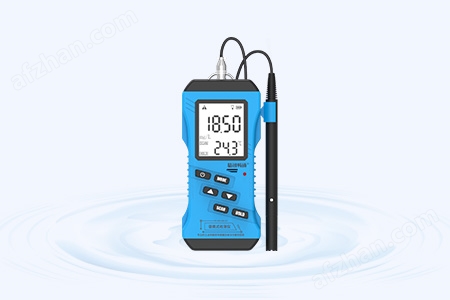

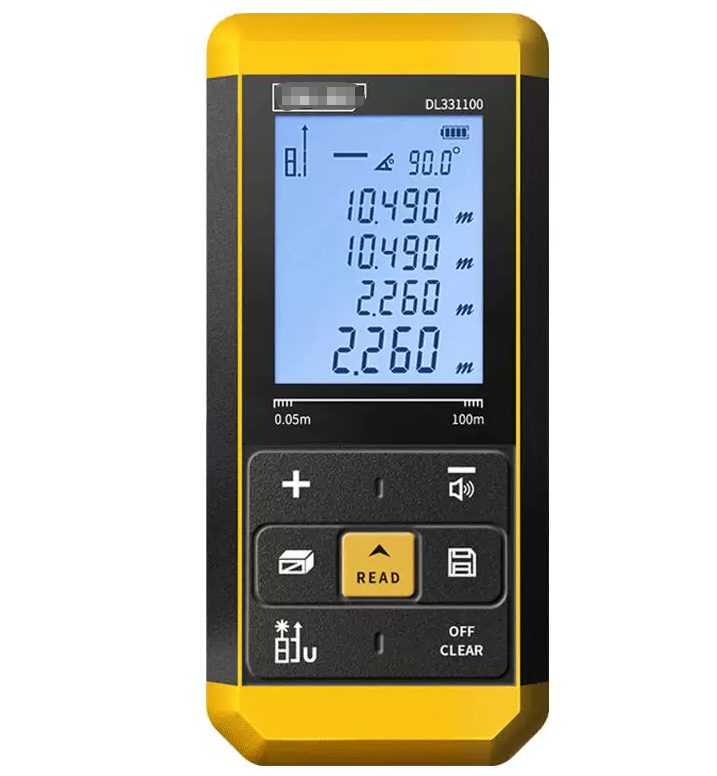

其二，外围元件需求少，采用简洁电路设计，不仅降低了物料成本，还缩小了电路板占用空间，适合便携式电子设备，如蓝牙音箱、智能穿戴设备、手持风扇，手持式电动螺丝批，测距仪，打气泵，便携式传感器等。

四、性能与性价比


FP62××系列芯片的单价主要受两个核心因素影响：一是限流大小，限流阈值越高，芯片的设计难度与元器件成本越高，单价相对越高；二是芯片耐压高低，耐压等级越高，芯片的抗干扰能力与安全性越强，成本也会相应增加。其中，FP6295是这几款型号里相对来说价格最贵的一款。

此外，选型时还需考虑芯片的长期供应稳定性与技术支持，选择供货稳定的型号，查阅相关技术参数文档及应用案例，有助于工程师完成选型，降低选型风险与后期调试成本。FP62××系供货稳定，如需资料和技术支持可留言获取。
