TMC2226 2.8A 两相步进驱动选型：静音、节能、无传感器回零全实现

两相步进驱动选型TMC2226-SA-T
静音 节能 无传感器回零全实现


在做两相步进电机驱动选型时，有三项能力越来越成为硬件工程师关注的重点：

运行要安静

能耗要可控

结构上最好能省掉回零传感器

这三个需求放在一起，对驱动芯片的集成度和控制算法提出了不低的要求。

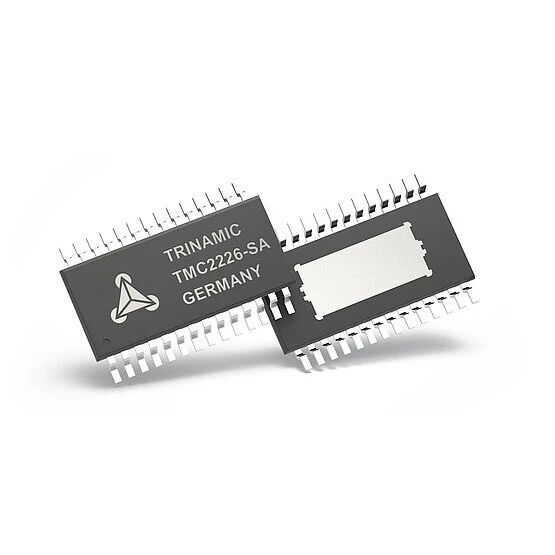

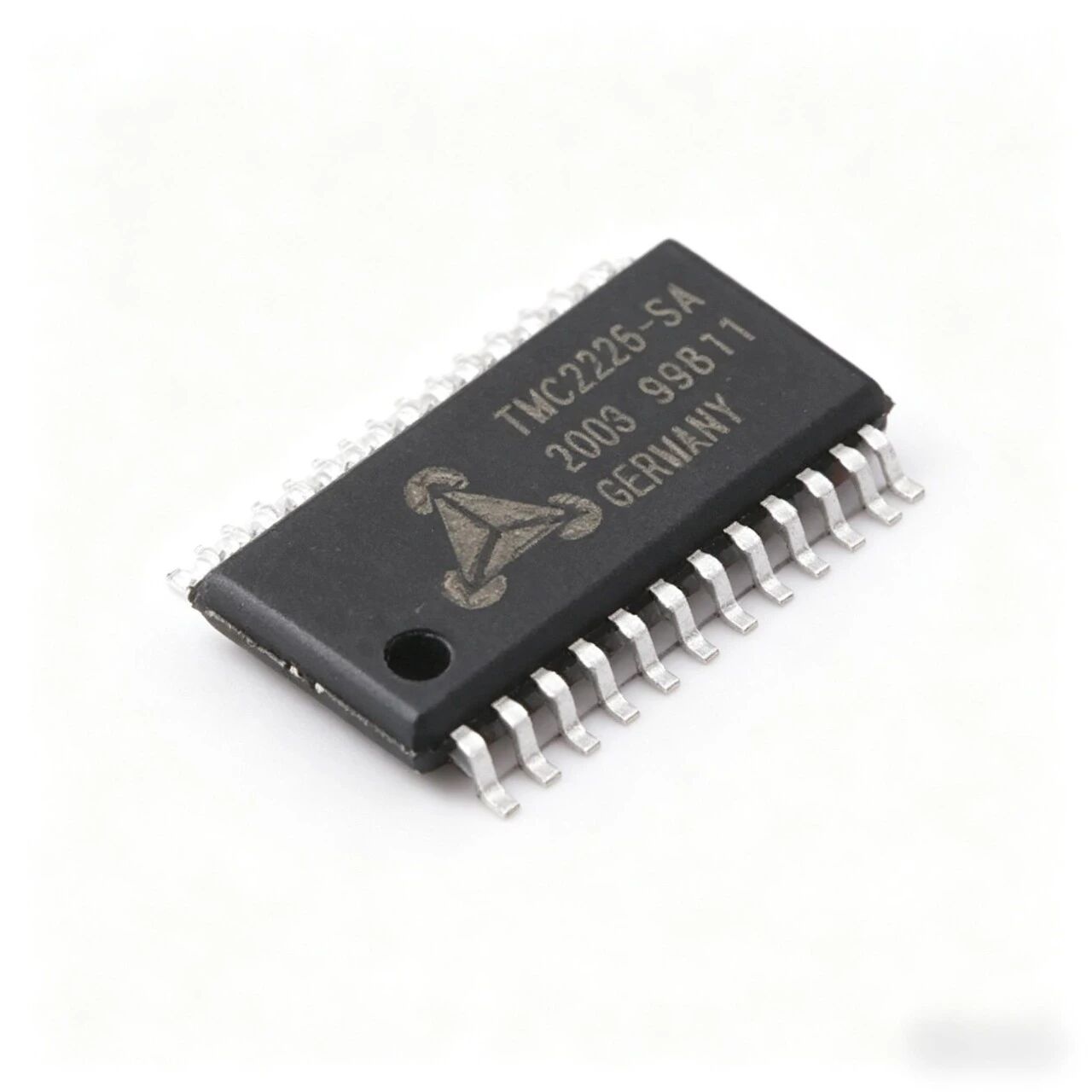

TMC2226 是一颗面向两相步进电机的驱动 IC，驱动电流峰值可达 2.8A（RMS 2A）。它把静音斩波、动态节能和无传感器负载检测整合到了一颗芯片里。

01TMC2226-SA-T的核心参数

参数项	TMC2226 规格
驱动类型	双极驱动，两相步进电机
输出电流	峰值 2.8A / RMS 2A
电机驱动电压 (Vm)	4.75V ~ 29V DC
控制电压	3.3V ~ 5V
导通电阻 (RDSon)	高端 170mΩ / 低端 170mΩ（典型值 @25°C）
步长细分	8 / 16 / 32 / 64（MicroPlyer 插值至 256 微步）
接口类型	STEP/DIR；UART
集成功率开关	是
内部检测电阻	可选（无需外部检测电阻）

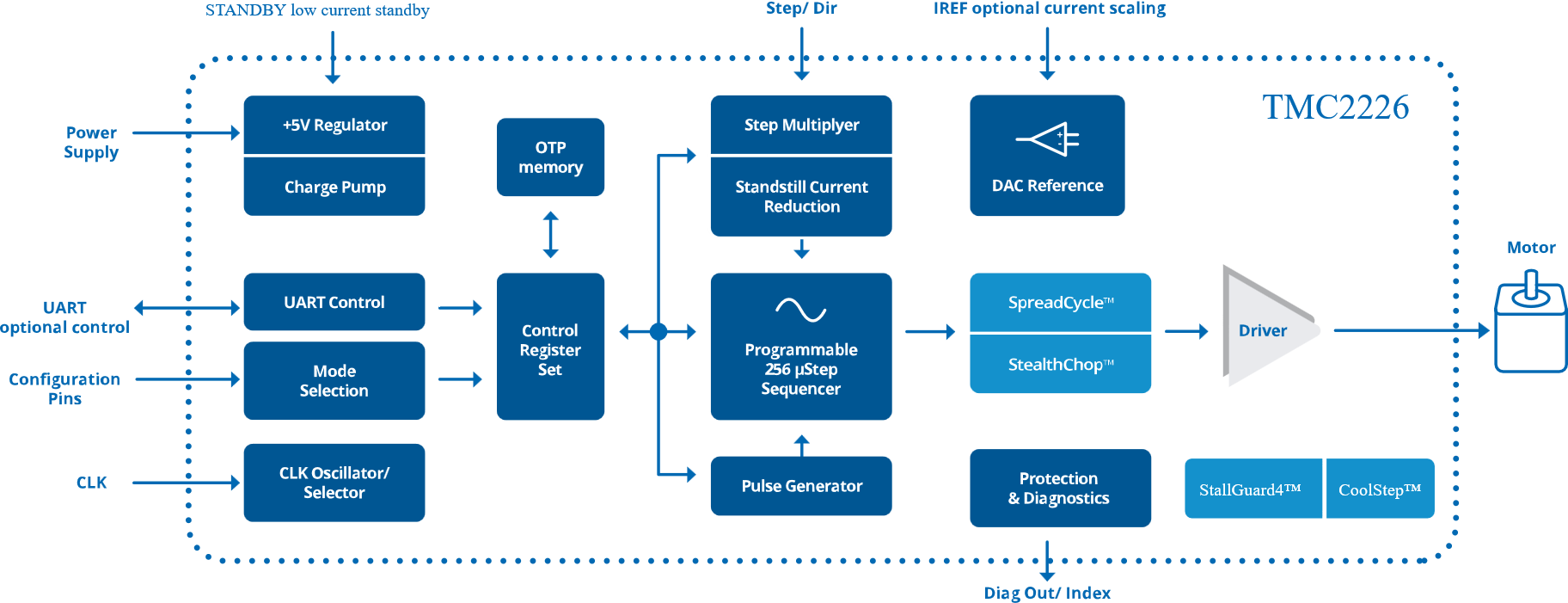

附加功能	StealthChop2 / SpreadCycle / StallGuard4 / CoolStep / OTP
待机模式	低功耗待机
保护与诊断	过温、短路、欠压等，含诊断反馈

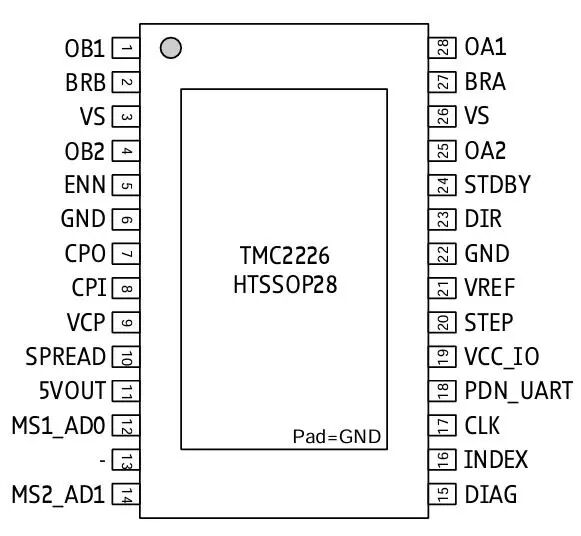

封装	HTSSOP（热优化，便于光学检测）
工作温度范围	-40℃ ~ +125℃

02静音：从源头抑制斩波噪声

步进电机的噪声，很多时候来自电流斩波过程中的高频脉动。

TMC2226 采用 StealthChop2电压斩波器，通过控制相电压而非直接斩断电流，让相电流波形更加平滑，从而显著降低电机运行时的高频谐波和机械振动。

配合MicroPlyer 微步插值，即便外部只给出8、16、32 或 64 微步的指令，芯片内部也能插补到256 微步，进一步细化运动轨迹。

对于 3D 打印机、缝纫机、安防云台这类对噪声有明确要求的设备，StealthChop2 提供了一种从信号端解决振噪问题的路径，不需要额外增加消音阻尼结构。

03节能：负载自适应调流，省电可达 75%



在很多工况下，电机并不总是满载运行。固定电流驱动会让电机在轻载时白白耗电，并增加发热。

TMC2226 集成的 CoolStep 技术可以基于实时负载动态调节电机电流：

负载轻时，自动降低电流

负载升高时，电流迅速跟上，保证扭矩输出

规格书给出的数据是，CoolStep 最高可节省 75% 的能耗。

同时，芯片内部功率管的导通电阻也做了优化——高低侧典型值均为 170mΩ（25°C），在大电流输出时自身发热相对较小。配合 HTSSOP 热优化封装，有利于在紧凑空间内进行散热设计。

这对于电池供电设备、暖通空调阀门等需要长时间运行的系统，意味着更长的续航和更低的热管理压力。

04无传感器回零：让电机自己“感知”到位

传统回零方案需要外接光电开关或霍尔传感器，这会增加元件数量、布线复杂度和潜在故障点。

TMC2226 内置StallGuard4无传感器负载检测功能，在StealthChop 模式下可用。它能实时监测电机的负载余量：

当电机运行到机械末端，负载突然增大

芯片检测到堵转信号并反馈给主控

这让无传感器回零成为一种可行的设计选择——省掉传感器，精简结构，同时保持可靠的末端定位。

此外，芯片还集成了过温、短路、欠压等保护功能，故障时可输出诊断反馈，方便系统调试和可靠性设计。

05接口灵活：STEP/DIR 与 UART 双支持

TMC2226 提供了两种控制方式，设计时可根据系统架构灵活选用：

STEP/DIR：传统脉冲控制，简单直接

UART 串行接口：支持精细调参、实时控制

通过UART 还可以将优化后的配置参数烧录到芯片内置的OTP 存储器中。量产时上电即加载，省去重复配置，简化生产流程。

适用场景速览

结合静音、节能和无传感器回零这几项能力，TMC2226 在以下场景中有较好的适配度：

3D 打印机：安静打印，室内噪声干扰更小

办公自动化/ POS 系统：低噪平滑，待机功耗低

纺织、缝纫机：精准走线，降低工作间噪声

安防CCTV 云台：安静转动，定位精确

暖通空调阀门：CoolStep 节能，适合长时间待机

电池供电设备：低功耗特性延长续航

以上参数均来自 TMC2226 规格书，实际设计请以最新版数据手册为准。

如果在选型中需要进一步核对参数、申请样品或讨论设计方案，欢迎联系 卓联微。我们的工程师团队可以根据你的具体应用场景，提供针对性的技术支持与器件选型协助。
